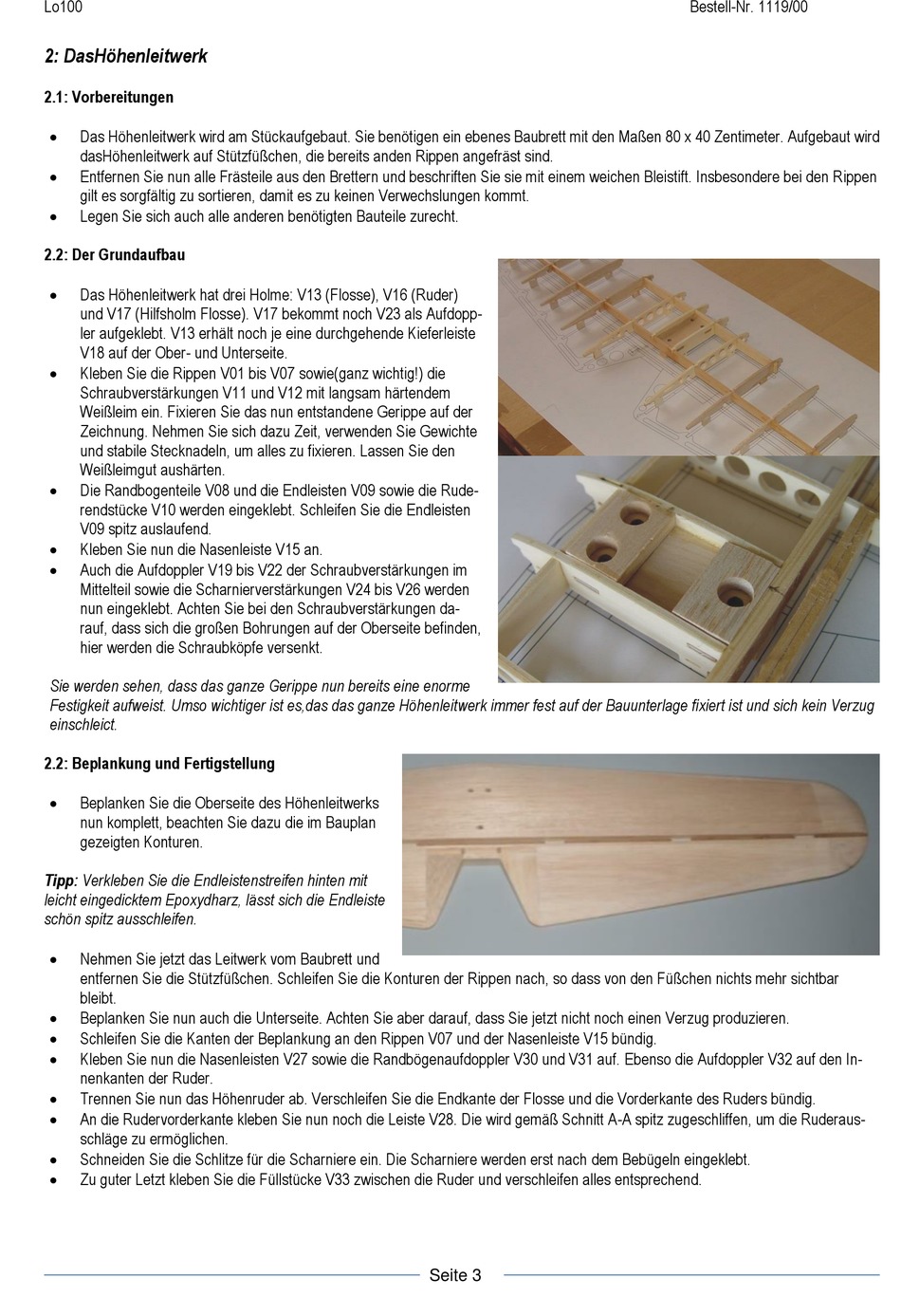

2: DasHöhenleitwerk
2.1: Vorbereitungen
Das Höhenleitwerk wird am Stückaufgebaut. Sie benötigen ein ebenes Baubrett mit den Maßen 80 x 40 Zentimeter. Aufgebaut wird
dasHöhenleitwerk auf Stützfüßchen, die bereits anden Rippen angefräst sind.
Entfernen Sie nun alle Frästeile aus den Brettern und beschriften Sie sie mit einem weichen Bleistift. Insbesondere bei den Rippen
gilt es sorgfältig zu sortieren, damit es zu keinen Verwechslungen kommt.
Legen Sie sich auch alle anderen benötigten Bauteile zurecht.
2.2: Der Grundaufbau
Das Höhenleitwerk hat drei Holme: V13 (Flosse), V16 (Ruder)
und V17 (Hilfsholm Flosse). V17 bekommt noch V23 als Aufdopp-
ler aufgeklebt. V13 erhält noch je eine durchgehende Kieferleiste
V18 auf der Ober- und Unterseite.
Kleben Sie die Rippen V01 bis V07 sowie(ganz wichtig!) die
Schraubverstärkungen V11 und V12 mit langsam härtendem
Weißleim ein. Fixieren Sie das nun entstandene Gerippe auf der
Zeichnung. Nehmen Sie sich dazu Zeit, verwenden Sie Gewichte
und stabile Stecknadeln, um alles zu fixieren. Lassen Sie den
Weißleimgut aushärten.
Die Randbogenteile V08 und die Endleisten V09 sowie die Rude-
rendstücke V10 werden eingeklebt. Schleifen Sie die Endleisten
V09 spitz auslaufend.
Kleben Sie nun die Nasenleiste V15 an.
Auch die Aufdoppler V19 bis V22 der Schraubverstärkungen im
Mittelteil sowie die Scharnierverstärkungen V24 bis V26 werden
nun eingeklebt. Achten Sie bei den Schraubverstärkungen da-
rauf, dass sich die großen Bohrungen auf der Oberseite befinden,
hier werden die Schraubköpfe versenkt.
Sie werden sehen, dass das ganze Gerippe nun bereits eine enorme
Festigkeit aufweist. Umso wichtiger ist es,das das ganze Höhenleitwerk immer fest auf der Bauunterlage fixiert ist und sich kein Verzug
einschleict.
2.2: Beplankung und Fertigstellung
Beplanken Sie die Oberseite des Höhenleitwerks
nun komplett, beachten Sie dazu die im Bauplan
gezeigten Konturen.
Tipp: Verkleben Sie die Endleistenstreifen hinten mit
leicht eingedicktem Epoxydharz, lässt sich die Endleiste
schön spitz ausschleifen.
Nehmen Sie jetzt das Leitwerk vom Baubrett und
entfernen Sie die Stützfüßchen. Schleifen Sie die Konturen der Rippen nach, so dass von den Füßchen nichts mehr sichtbar
bleibt.
Beplanken Sie nun auch die Unterseite. Achten Sie aber darauf, dass Sie jetzt nicht noch einen Verzug produzieren.
Schleifen Sie die Kanten der Beplankung an den Rippen V07 und der Nasenleiste V15 bündig.
Kleben Sie nun die Nasenleisten V27 sowie die Randbögenaufdoppler V30 und V31 auf. Ebenso die Aufdoppler V32 auf den In-
nenkanten der Ruder.
Trennen Sie nun das Höhenruder ab. Verschleifen Sie die Endkante der Flosse und die Vorderkante des Ruders bündig.
An die Rudervorderkante kleben Sie nun noch die Leiste V28. Die wird gemäß Schnitt A-A spitz zugeschliffen, um die Ruderaus-
schläge zu ermöglichen.
Schneiden Sie die Schlitze für die Scharniere ein. Die Scharniere werden erst nach dem Bebügeln eingeklebt.
Zu guter Letzt kleben Sie die Füllstücke V33 zwischen die Ruder und verschleifen alles entsprechend.
