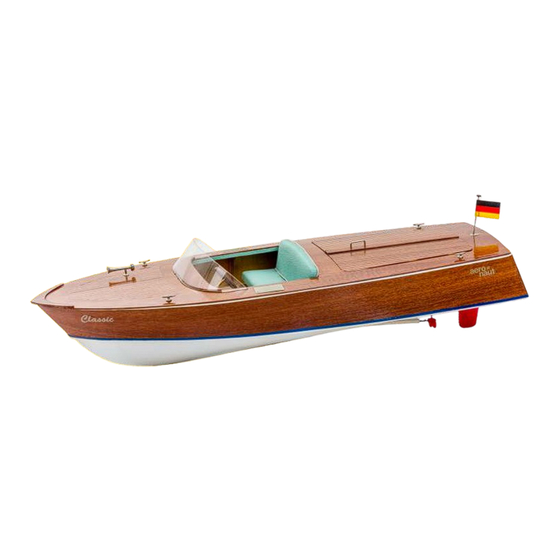

- Seite 1 Classic Bestell-Nr. 3092/00...
-
Seite 2: Tipps & Hinweise
Sportboot Classic Der Zusammenbau sollte in der Reihenfolge der Baustufen nach dieser Anleitung erfolgen. Die lasergeschnittenen Bauteile sind mit Bauteilnummern versehen. Die Stege der Laserteile müssen mit einem dünnen Bastlermesser nachgeschnitten werden und die dunklen Kanten sollten mit Schleifpapier gesäubert werden, um gute Verklebungen zu erzielen. - Seite 3 Aus der Helling 0 sämtliche gestanzten Rechtecke ausdrücken. Zunächst wird das Sandpapier 65 in der Mitte geteilt und auf das Schleifbrett 66 geklebt. Die mit Laser geschnittenen Spanten mit einem Messer aus den Platten lösen (Stege anschneiden). Die Spanten 1 - 8 und die Stütze 0.1 (3 mm Sperrholz) in die Aussparungen der Helling 0 stecken.
- Seite 4 Die beiden Holme 10 auf die Spanten 4 - 8 aufstecken und ganz in die Spanten eindrücken. Die Holme 10 dürfen nicht überstehen. Der Spant 8 von hinten auf die Holme 10 drücken. Alle Eckverbindungen der Teile 1 - 10 verkleben Die beiden Rundteile 11 werden vorne in die Aussparung von Kiel 9 gesteckt und vor dem Spant 1 auf die Stütze 0.1 der Helling aufgelegt.
- Seite 5 Um Leimflecken zu vermeiden, sollte die Mahagoniseite der Seitenteile 15 dünn mit Porenfüller gestrichen sein. Die Vorderkante der Seitenteile 15 von der Rückseite her (helles Holz) im Winkel von ca. 30° spitz schleifen, siehe Pfeil. Damit diese beim Zusammenbiegen in der nächsten Baustufe spitz zusammenlaufen.
- Seite 6 Die zwei Bodenteile 16 werden vorne ca. 5 mm breit schräg geschliffen, damit diese beim Aufbringen auf den Kiel spitz zulaufen. Die angeschliffenen rot markierten Flächen sind auf der Innenseite des Rumpfs, dazu die Bodenteile 16 drehen. Das erste Bodenteil 16 vorne mit der Spitze an die Spitze der Seitenwand 15 ansetzen und mit einer Klammer sichern Das Bodenteil 16 mit einer zweiten Klammer in der Mitte...
- Seite 7 Jetzt wird von der Rumpfinnenseite der Kiel 9 mit den Bodenteilen 16 und dem Spant 8 verleimt. Die Kanten der Leisten 14 nochmals mit den Seiten 15 und Bodenteile 16 verleimen. Dabei auch eine Leimschicht auf die Stoßfuge über die Seiten 15 und die Bodenteile 16 anbringen. Den Rumpf wieder auf die Helling 0 aufstecken.
- Seite 8 Die Stützfüße von Kiel 9 sowie den Spanten 1 - 8 abbrechen und die Bruchstellen verschleifen. Die Leisten 13 zwischen die Rumpfseiten 15 und die Spanten 1-8 einkleben. 12.2 12.1 Die hinteren Verstärkungen 12, 12.1 + 12.2 über die Stoßfuge der Bodenteile 16 kleben.
- Seite 9 Das Kielteil 23 zwischen den Rumpfboden 16 und das Wellenrohr 21 kleben. Darauf achten, dass sich die Schiffschraube noch drehen lässt. Die Leisten 24 für die Auflage des Akku´s und die Leisten 25 einkleben. Die Halterung 26 für das Ruder in die Aussparungen der Holme 10 kleben.
- Seite 10 Die Leisten 28 oben in die Aussparungen der Spanten 3 - 8 kleben und mit Klammern oder Nadeln sichern. Die Leisten 28 ganz nach außen in Richtung der Rumpfseiten 15 drücken. Die vorgedruckten Instrumente (weiter hinten bei den Flaggen in dieser Anleitung) ausschneiden, transparent lackieren und hinter das Armaturenbrett 31 kleben.
- Seite 11 Das Messingrohr 35 entfetten und in den Rumpf einkleben. Es muss auf der Unterseite des Schiffsrumpfs ca. 3 mm herausstehen. Das Ruder 36 durch das Rohr 35 stecken und die erste Stoppmutter 37 aufschrauben, so dass sich das Ruder noch leicht drehen lässt. Das Ruderhorn 38 aufstecken und mit der zweiter Stoppmutter 37 fest andrehen so, dass das Ruderhorn zwischen den beiden Stoppmuttern 37 festklemmt.
- Seite 12 Nach dem Verschleifen auf der Unterseite die Gewebebänder 41aufkleben. Die Bootsdeckteile 40 vorsichtig in das Deck 39 drücken. Auf der Unterseite an den Schnittkanten Leim auftragen. Nach dem Trocken die Oberseite verschleifen. Die Teile 45 das Deck 39 aufkleben. Die Bootsdeckteile 43 in das Deck 39 einlegen und die beiden Teile 43 mit Teil 44 zusammenkleben.
- Seite 13 Servo Auf die Unterseite des Servos und auf Teil 27 Klettband kleben, die Ruderstange 47 in das Ruderhorn 38 und in das Servo einhängen. Das Servo mit dem Klettband auf Teil 27 befestigen, Die Leiste 49 auf die Bodenplatte 48 kleben. Bodenplatte in so dass das Ruder 36 in Fahrtrichtung gerade den Rumpf einlegen und ganz nach vorne schieben.
- Seite 14 An Teil 52 die Spanten 53 + 54 ankleben 43 + 44 Die verklebten Teile 52-54 auf die Spanten 6 + 7 auflegen. Auf die Rundungen der Spanten 53+54 Leim auftragen und die Klappe aus den Teilen 43+44 auflegen. Mit Malerkrebband festheften, damit die Klappe die Rundung des Decks 39 erhält.
- Seite 15 Die Scheibe 57 mit den zwei Zapfen in die Schlitze von Deck 39 stecken. Die Scheibe nach rechts drücken und die seitlichen Zapfen in die Schlitze stecken. Teil 46 hinter die Scheibe auf das Deck kleben. Jetzt werden für die Klampen 62 und die Fanfare 61 je ein Loch in das Deck gebohrt und diese mit einem 2- Komponentenklebstoff auf das Deck...
- Seite 16 Nun werden noch die Ätzteile aus Neusilber 70-72 aufgeklebt. Für die Fahnenstange ein Loch mit 2 mm bohren. Die Fahnenstange 59 mit der Abdeckung 58 in das gebohrte Loch kleben. Fahne ausschneiden und an die Fahnenstange kleben und wasserfest lackieren. Als oberer Abschluss der Fahnenstange die Rundung 42 auf die Fahnenstange kleben und lackieren.
- Seite 17 Stückliste Teil Material Größe Stück Ausführung Helling Depron Stanzteil 0 .1 Stütze Sperrholz 3 mm Laserteil Spant Sperrholz 3 mm Laserteil Spant Sperrholz 3 mm Laserteil Spant Sperrholz 3 mm Laserteil Spant Sperrholz 3 mm Laserteil Spant Sperrholz 3 mm Laserteil Spant Sperrholz...
- Seite 18 5682/31 Klampen Metall 5403/21 Leiste Sperrholz 1,5 mm Laserteil Scheuerleiste Mahagoni 1,5 mm Laserteil Sandpapier Schleifbrett Sperrholz 3 mm Laserteil entfällt Schriftzug, Aufkleber Folie Trittblech Neusilber Ätzteil Armatur Neusilber Ätzteil Schriftzug Classic Neusilber Ätzteil Griff Neusilber Ätzteil Tankdeckel Neusilber Ätzteil...
- Seite 19 Platz für 4-6 Personen bietet. Das Boot wird von einem Außenbordmotor angetrieben (nicht im Lieferumfang enthalten). Der Aufbau erfolgt in der bereits seit Jahren bewährten Lasertechnologie von aero-naut, die eine präzise und genaue Fertigung der Teile garantiert. Alle Bauteile sind so genau gefertigt, dass diese nur auf der mitgelieferten aero-naut-Helling aufgesteckt und verklebt werden müssen.
