Bauanleitung
RC-Elektroflugmodell

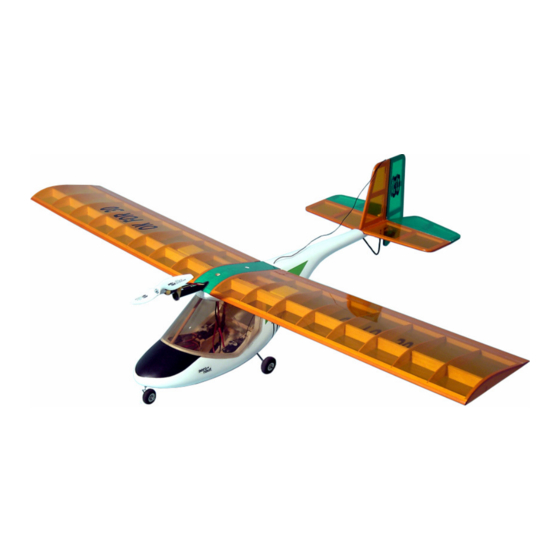

TL-32 Typhoon
ARF-Modell
Best.-Nr. 1361/01
„aero-naut" Modellbau
Stuttgarterstr. 18-22
D-72766 Reutlingen
http://www.aero-naut.de
© by „aero-naut" Modellbau
Bauanleitung TL-32 Typhoon ARF
Technische Daten
Spannweite:
Länge:
Fluggewicht:
Motor:
Flugakku:
TL-32 Typhoon ARF
1.170 mm
840 mm
ca. 1.100 g
400er-Größe oder Brushless
7 Zellen NiCd/NiMh, oder 2s-LiPo
1
