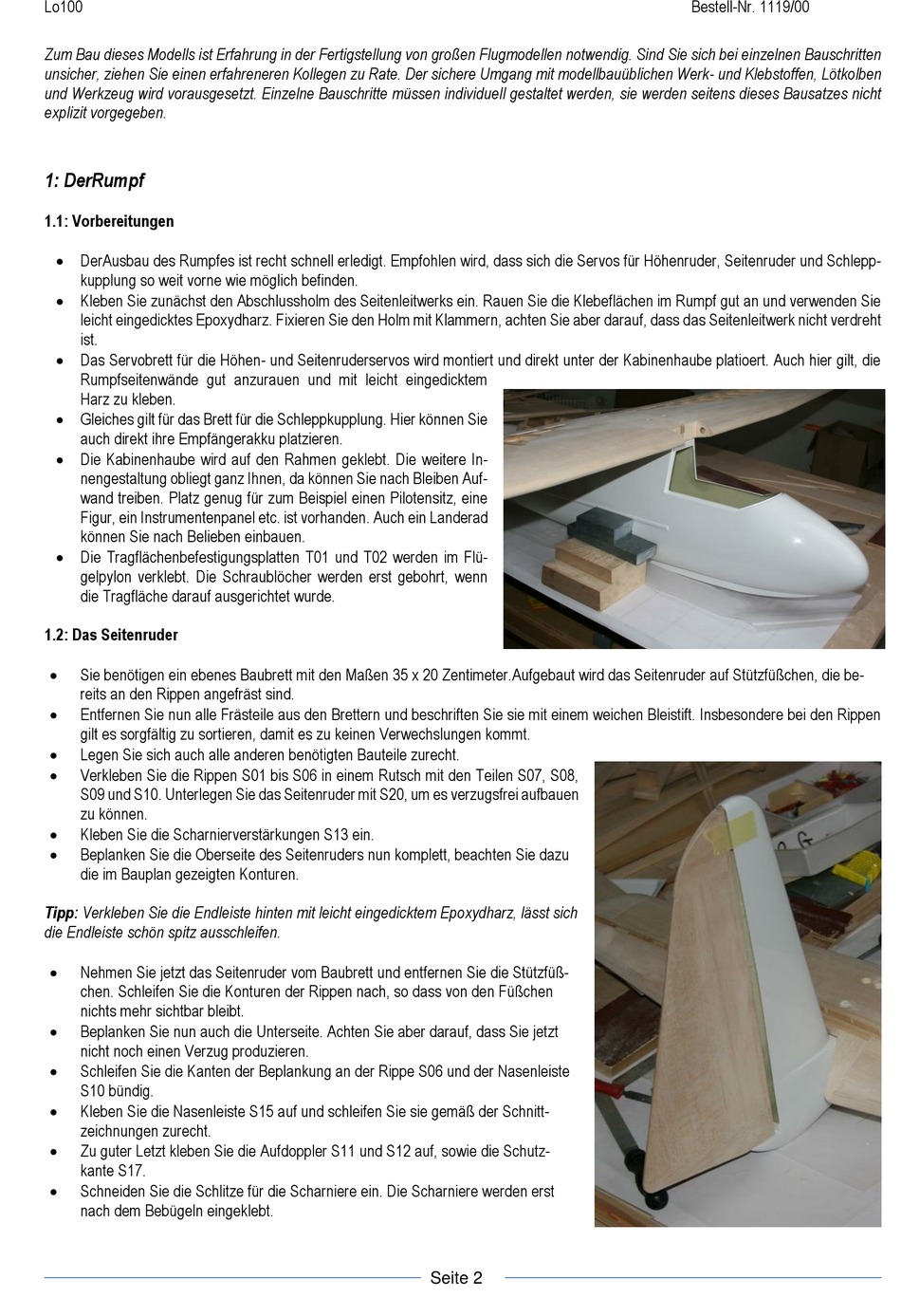

Lo100
Zum Bau dieses Modells ist Erfahrung in der Fertigstellung von großen Flugmodellen notwendig. Sind Sie sich bei einzelnen Bauschritten
unsicher, ziehen Sie einen erfahreneren Kollegen zu Rate. Der sichere Umgang mit modellbauüblichen Werk- und Klebstoffen, Lötkolben
und Werkzeug wird vorausgesetzt. Einzelne Bauschritte müssen individuell gestaltet werden, sie werden seitens dieses Bausatzes nicht
explizit vorgegeben.
1: DerRumpf
1.1: Vorbereitungen
DerAusbau des Rumpfes ist recht schnell erledigt. Empfohlen wird, dass sich die Servos für Höhenruder, Seitenruder und Schlepp-
kupplung so weit vorne wie möglich befinden.
Kleben Sie zunächst den Abschlussholm des Seitenleitwerks ein. Rauen Sie die Klebeflächen im Rumpf gut an und verwenden Sie
leicht eingedicktes Epoxydharz. Fixieren Sie den Holm mit Klammern, achten Sie aber darauf, dass das Seitenleitwerk nicht verdreht
ist.
Das Servobrett für die Höhen- und Seitenruderservos wird montiert und direkt unter der Kabinenhaube platioert. Auch hier gilt, die
Rumpfseitenwände gut anzurauen und mit leicht eingedicktem
Harz zu kleben.
Gleiches gilt für das Brett für die Schleppkupplung. Hier können Sie
auch direkt ihre Empfängerakku platzieren.
Die Kabinenhaube wird auf den Rahmen geklebt. Die weitere In-
nengestaltung obliegt ganz Ihnen, da können Sie nach Bleiben Auf-
wand treiben. Platz genug für zum Beispiel einen Pilotensitz, eine
Figur, ein Instrumentenpanel etc. ist vorhanden. Auch ein Landerad
können Sie nach Belieben einbauen.
Die Tragflächenbefestigungsplatten T01 und T02 werden im Flü-
gelpylon verklebt. Die Schraublöcher werden erst gebohrt, wenn
die Tragfläche darauf ausgerichtet wurde.
1.2: Das Seitenruder
Sie benötigen ein ebenes Baubrett mit den Maßen 35 x 20 Zentimeter.Aufgebaut wird das Seitenruder auf Stützfüßchen, die be-
reits an den Rippen angefräst sind.
Entfernen Sie nun alle Frästeile aus den Brettern und beschriften Sie sie mit einem weichen Bleistift. Insbesondere bei den Rippen
gilt es sorgfältig zu sortieren, damit es zu keinen Verwechslungen kommt.
Legen Sie sich auch alle anderen benötigten Bauteile zurecht.
Verkleben Sie die Rippen S01 bis S06 in einem Rutsch mit den Teilen S07, S08,
S09 und S10. Unterlegen Sie das Seitenruder mit S20, um es verzugsfrei aufbauen
zu können.
Kleben Sie die Scharnierverstärkungen S13 ein.
Beplanken Sie die Oberseite des Seitenruders nun komplett, beachten Sie dazu
die im Bauplan gezeigten Konturen.
Tipp: Verkleben Sie die Endleiste hinten mit leicht eingedicktem Epoxydharz, lässt sich
die Endleiste schön spitz ausschleifen.
Nehmen Sie jetzt das Seitenruder vom Baubrett und entfernen Sie die Stützfüß-
chen. Schleifen Sie die Konturen der Rippen nach, so dass von den Füßchen
nichts mehr sichtbar bleibt.
Beplanken Sie nun auch die Unterseite. Achten Sie aber darauf, dass Sie jetzt
nicht noch einen Verzug produzieren.
Schleifen Sie die Kanten der Beplankung an der Rippe S06 und der Nasenleiste
S10 bündig.
Kleben Sie die Nasenleiste S15 auf und schleifen Sie sie gemäß der Schnitt-
zeichnungen zurecht.
Zu guter Letzt kleben Sie die Aufdoppler S11 und S12 auf, sowie die Schutz-
kante S17.
Schneiden Sie die Schlitze für die Scharniere ein. Die Scharniere werden erst
nach dem Bebügeln eingeklebt.
Seite 2
Bestell-Nr. 1119/00
