3-Leitergleis; Railcom® Rückmelder (Nicht Ecosdetector Standard) - Esu ECoSDetector Einbau- Und Betriebsanleitung

Anschluss ans Gleissystem
0 B

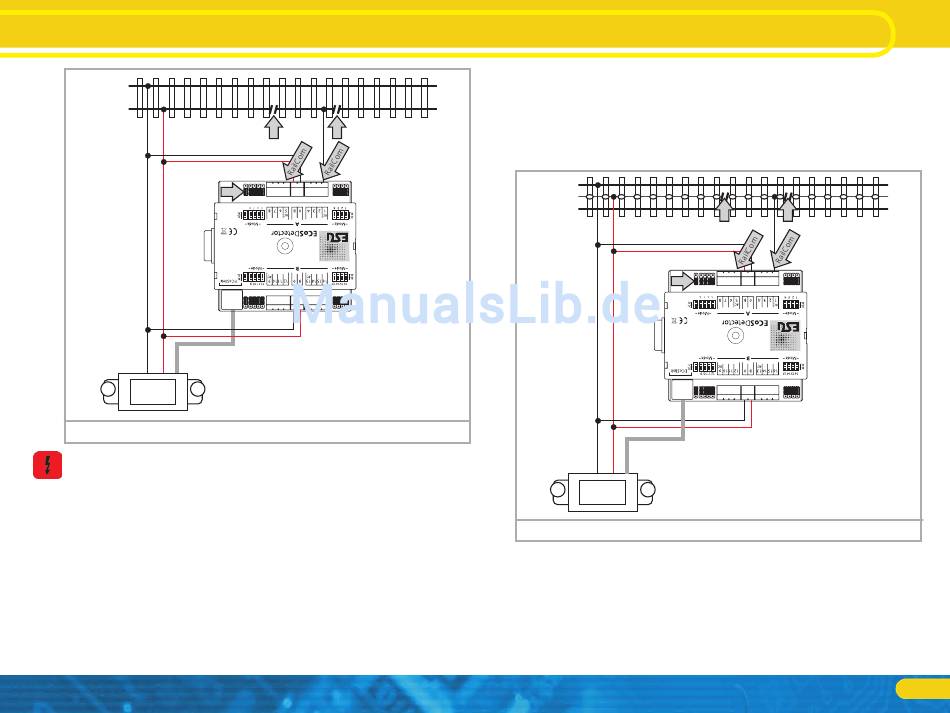

Abbildung 7 : 2-Leitergleis Stromfühler
muss für die gesamte Anlage konsequent durchgeführt werden,
da es andernfalls beim Überfahren der Trennstellen zu Kurzschlüs-
sen kommen wird.

6.2.3. 3-Leitergleis

Auch für 3-Leitergleise ist die Beschaltung als Stromfühler sinnvoll.
Trennen Sie hierzu im Meldeabschnitt beidseitig (!) den Mittelleiter
auf und verbinden Sie den Mittelleiter mit dem Rückmeldeeingang
des ECoSDetectors.
• Verbinden Sie die Eingänge „0" und „B" des ECoSDetectors mit
dem entsprechenden Boosterausgang. Im Beispiel Abb. 8. wer-
den beide Rückmeldegruppen „A" und „B" jeweils vom gleichen
Booster versorgt. Daher müssen die Klemmen „0" und „B" auf
beiden Seiten des ECoSDetectors mit einander verbunden wer-
den. Kommt für die Gruppe „B" (Rückmeldeeingänge 9 bis 16)
ein eigener ECoSBoost zum Einsatz, so muss der Anschluss wie in
Kapitel 6.4. beschrieben vorgegangen werden.
• Verbinden Sie die Rückmeldeklemmen „1" bis „16" jeweils mit
dem Rückmeldeabschnitt (durchtrennter Mittelleiter), der beidsei-
tig (!) vom Rest der Anlage getrennt sein muss.
0 B
Abbildung 8 : 3-Leitergleis Stromfühler
6.3. RailCom® Rückmelder (nicht ECoSDetector Standard)
Die Eingänge 1, 5, 9 und 13 können parallel zur herkömmlichen
Gleisbesetztmeldung („Gleis frei" oder „Gleis belegt") auch noch
die Adresse der Lok auslesen, die den Abschnitt belegt. Vorausset-
zung ist, dass der Lokdecoder mit RailCom® oder RailComPlus®
ausgestattet ist und dass diese Funktion auch am Decoder ein-
geschaltet ist. Nur dann sendet der Lokdecoder permanent seine
9
