4.1.4 Wärmepumpe mit Zusatzkreis und Schwimmbad

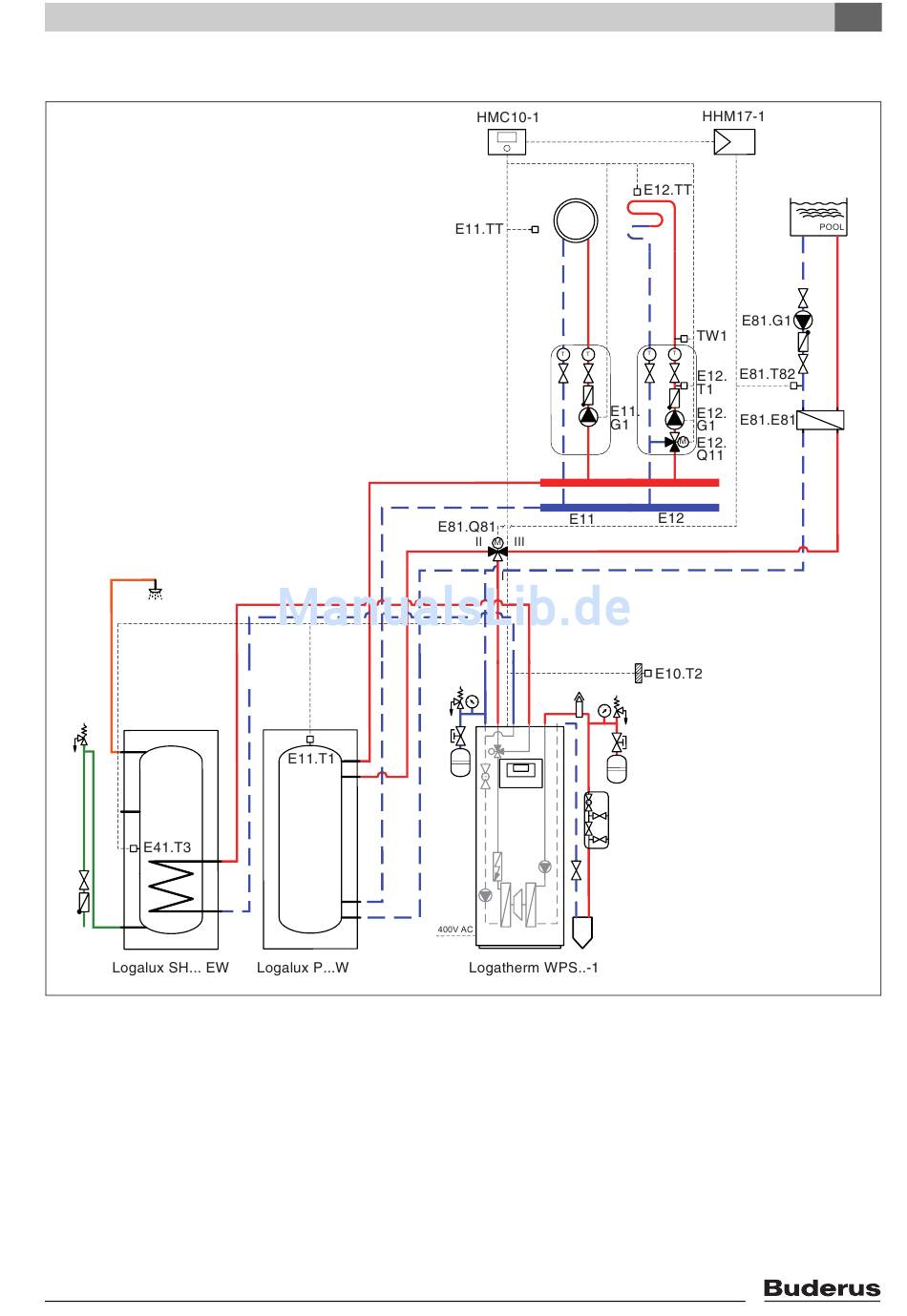

Bild 3 Ungemischter und gemischter Heizkreis mit Pufferspeicher, Multimodul und Schwimmbadsteuerung
HMC10-1 Regler
HHM17-1 Multimodul
TW1 Temperaturwächter
Logalux SH...EW Warmwasserspeicher
Logalux P...W Pufferspeicher
Logatherm WPS...-1 Erdwärmepumpe
Die Kreise E11 und E12 werden durch die Wärmepumpe
gesteuert. Der optionale Raumtemperaturfühler
(CAN-BUS-LCD-Fühler) E11.TT ist über CAN-BUS an
die Wärmepumpe angeschlossen.
Der optionale Raumtemperaturfühler (CAN-BUS-LCD-
Fühler) E12.TT ist über CAN-BUS angeschlossen.
Multimodul HHM 17-1- Änderungen aufgrund technischer Verbesserungen vorbehalten.
Einstellungen am Raumtemperaturfühler erfolgen durch
Auswahl des Kreises E12.
E81.Q81 wird durch das Multimodul mit Schwimmbad-
einstellung gesteuert.
E81.T82 sind an das Multimodul für die Schwimmbad-
steuerung angeschlossen.
Die Schwimmbadpumpe E81.G1 wird nicht durch das
Multimodul, sondern die Schwimmbadsteuerung gesteu-
ert, die zum Lieferumfang des Schwimmbadherstellers
gehört. Bei der Schwimmbadsteuerung mit Multimodul
handelt es sich um eine untergeordnete Steuerung.
