Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Stereo-Vollverstärker PM6005 Sie können mehrere Seiten einer PDF auf einem einzelnen Blatt Papier drucken. Bedienungsanleitung Vorderseite Rückseite Fernbedienung Index...
Leistungsfähigkeit ············································································ 7 Fernbedienungsanschlüssen ······················································ 21 Einfache Bedienung ········································································· 7 Bedienung dieses Geräts mit der Fernbedienung ohne Bezeichnung und Funktionen der Teile Sichtkontakt ··················································································· 21 Remote-Anschluss von Marantz-Geräten ······································· 21 Vorderseite ························································································ 8 Anschluss des Netzkabels ·························································· 22 Rückseite ···························································································10...
Seite 3
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einstellungen Tipps Festlegen des Standby-Automatik-Modus Inhalt ····························· 29 ································································································· 33 Ausschalten des Standby-Automatik-Modus ·································· 29 Tipps ······························································································· 34 Einschalten des Standby-Automatik-Modus ··································· 29 Fehlersuche ···················································································· 35 Einstellen der Empfangsfunktion für das Anhang Fernbedienungssignal der Fernbedienung ·····························...
Einstellungen Tipps Anhang Vielen Dank für den Kauf dieses Marantz-Produkts. Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch, damit Sie das Gerät richtig bedienen können. Bewahren Sie diese Bedienungsanleitung nach der Lektüre zum späteren Nachschlagen auf. Zubehör Überprüfen Sie, ob folgendes Zubehör im Lieferumfang des Produkts enthalten ist.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einlegen der Batterien Reichweite der Fernbedienung q Öffnen Sie die Abdeckung in Richtung Richten Sie die Fernbedienung bei der Bedienung auf den Fernbedienungssensor. des Pfeils, und nehmen Sie sie ab. Etwa 7 m w Legen Sie die beiden Batterien R03/AAA- ordnungsgemäß...
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Merkmale • Lautsprecheranschlüsse für zwei Lautsprecherpaare Hervorragende Klangqualität Außer zwei Lautsprecherpaaren (Lautsprecher A und Lautsprecher B) können Sie Bi-Wiring-Lautsprecher mit separaten Anschlüssen für • Vollständig diskreter Stromrückkopplungsverstärker die Höhen und Tiefen anschließen (vSeite 17). Das Gerät ist mit Dieses Gerät verwendet einen Hochgeschwindigkeits- Schraubanschlüssen ausgestattet, an die sich auch dicke Audiokabel Stromrückkopplungsverstärker-Schaltkreis für seinem Vorverstärker anschließen lassen.
Der Digital-zu-Analog-Konverter ist ein wichtiger Faktor für die Steuerung dieses Geräts die Steuerung von CD-Playern und Netzwerk- Klangqualität von digital eingehendem Audio. Der Marantz Super Audio Audio-Playern von Marantz (vSeite 12). CD-Player verwendet Cirrus Logic CS4398, der für seine hohe Präzision Dieses Gerät kann auch zwischen drei Fernbediencodes umgeschaltet...

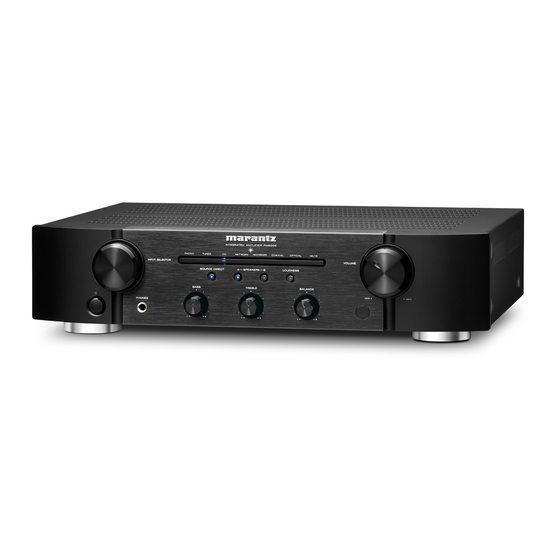

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Bezeichnung und Funktionen der Teile Vorderseite y u i Netzanzeige Kopfhörerbuchse (PHONES) Leuchtet entsprechend dem Einschaltstatus folgendermaßen: Ermöglicht den Anschluss von Kopfhörern. • Eingeschaltet: Aus Bei Verwendung von Kopfhörern werden die Lautsprecher ausgeschaltet • Standby: Rot (vSeite 25).
Seite 9
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Fernbedienungssensor Empfängt Signale von der Fernbedienung (vSeite 5). VOLUME-Regelungsknopf Ermöglicht die Einstellung des Lautstärkepegels (vSeite 24, 25). MUTE-Anzeige Leuchtet, wenn der Klang stummgeschaltet ist (vSeite 25, 30). y ui Eingangsanzeige (vSeite 25) Auswahlknopf für die Eingangsquelle (INPUT SELECTOR) BASS-Regelungsknopf Ermöglicht die Auswahl der Eingangsquelle (vSeite 25).
Ermöglichen den Anschluss eines Tuners (vSeite 18). (REMOTE CONTROL) Ermöglichen den Anschluss eines mit der Fernbedienungsfunktion CD-Eingangsanschlüsse kompatiblen Marantz-Audiogeräts (vSeite 21). Ermöglichen den Anschluss eines CD-Players (vSeite 18). Wechselstromeingang (AC IN) Eingangsanschlüsse für einen Netzwerk-Audio-Player (NETWORK) Schließen Sie hier das Netzkabel an (vSeite 22).
Stellt die Audioausgabe stumm (vSeite 25) AMP POWER-Taste (X) Schaltet das Gerät ein/aus (Standby) (vSeite 24). TUNER PRESET-Tasten (df) Ermöglichen die Auswahl von im Tuner gespeicherten Radiosendern VOLUME-Tasten (df) Ermöglichen die Einstellung des Lautstärkepegels (vSeite 25). • t sind die Bedienungstasten für Marantz-Tuner. Vorderseite Rückseite Fernbedienung Index...
Anschlüsse Wiedergabe Einstellungen Tipps Anhang Bedienung des CD-Players Für die Bedienung von Marantz-CD-Playern drücken Sie auf REMOTE MODE CD, um die Fernbedienung in den CD-Betriebsmodus umzuschalten. • Die REMOTE MODE CD-Taste leuchtet etwa zwei Sekunden lang. POWER-Taste (X) DIMMER-Taste Auswahltaste für...
Anschlüsse Wiedergabe Einstellungen Tipps Anhang Bedienung des Netzwerk-Audioplayers Für die Bedienung von Marantz-Netzwerk-Audio-Playern drücken Sie auf REMOTE MODE NET, um die Fernbedienung in den NETWORK- Betriebsmodus umzuschalten. • Die REMOTE MODE NET-Taste leuchtet etwa zwei Sekunden lang. POWER-Taste (X) DIMMER-Taste Auswahltaste für...
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschlüsse 2 Anschlusskabel Lautsprecheranschluss (vSeite 15) Legen Sie sich die für die anzuschließenden Geräte erforderlichen Kabel bereit. Anschließen eines Wiedergabegeräts (vSeite 18) Anschließen eines Aufnahmegeräts (vSeite 19) Lautsprecherkabel Anschließen eine Fernsehers oder eines Geräts mit digitalen Audioanschlüssen (vSeite 20) Digitales Koaxialkabel Anschließen von Geräten mit Fernbedienungsanschlüssen (vSeite 21)
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Lautsprecheranschluss HINWEIS Anschluss der Lautsprecherkabel • Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher anschließen. Achten Sie beim Anschließen der Lautsprecher darauf, dass die • Schließen Sie die Lautsprecherkabel so an, dass sie an den Anschlussbuchsen Kennzeichnung von linkem (L) und rechtem (R) Kanal sowie die Ausrichtung nicht überstehen.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Lautsprecher A/B-Anschluss • Von den Anschlussbuchsen SPEAKERS A und SPEAKERS B wird dasselbe Signal ausgegeben. • Wenn nur ein Paar Lautsprecher angeschlossen wird, sollten entweder die Anschlüsse SPEAKERS A oder SPEAKERS B genutzt werden. SPEAKERS A SPEAKERS B Vorderseite Rückseite...
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Bi-Wiring-Anschluss • Bei der Verwendung von Bi-Wiring mit entsprechenden Lautsprechern, schließen Sie die Mittel- und Hochbereich-Anschlüsse an SPEAKERS A (oder SPEAKERS B) an und die Anschlüsse des Bassbereichs an SPEAKERS B (oder SPEAKERS A). • Bei dieser Anschlussweise werden Signalinterferenzen zwischen den Hochtönern und Tieftönern verringert, wodurch die Wiedergabequalität verbessert wird.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen eines Wiedergabegeräts An dieses Gerät können Sie Schallplattenspieler, Tuner, CD-Player und Netzwerk-Audio-Player anschließen. Dieses Gerät ist kompatibel mit Schallplattenspielern, die mit einem MM-Tonabnehmer (Moving Magnet) ausgestattet sind. Wenn Sie einen Schallplattenspieler mit einem MC-Tonabnehmer (Low Output Moving Coil) anschließen, verwenden Sie einen handelsüblichen MC-Vorverstärker oder einen Aufwärtstransformator.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen eines Aufnahmegeräts Aufnahmegerät AUDIO OUT AUDIO IN HINWEIS • Stecken Sie den Überbrückungsstecker niemals in die Aufnahme-Ausgangsanschlüsse (RECORDER). Das führt möglicherweise zu einem Schaden am Gerät. Vorderseite Rückseite Fernbedienung Index...
Anschließen von Geräten mit Fernbedienungsanschlüssen Bedienung dieses Geräts mit der Remote-Anschluss von Marantz-Geräten Fernbedienung ohne Sichtkontakt Sie können Fernbedienungssignale übertragen, indem Sie ein Marantz- Audiogerät mithilfe des mitgelieferten Fernbedienungskabels an die Sie können an die REMOTE CONTROL-Anschlüsse einen externen REMOTE CONTROL IN/OUT-Anschlüsse anschließen.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschluss des Netzkabels Nehmen Sie zuerst alle anderen Anschlüsse vor, bevor Sie das Netzkabel anschließen. Zur Haushaltssteckdose (230 V Wechselstrom, 50/60 Hz) Netzkabel (Im Lieferumfang enthalten) Vorderseite Rückseite Fernbedienung Index...
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einschalten des Geräts AMP POWER Drücken Sie auf diesem Gerät auf X, um es einzuschalten. Tasten zu Auswahl Die Eingangsanzeige der ausgewählten Quelle leuchtet. der Eingangsquelle • Drücken Sie auf AMP POWER , um das Gerät aus dem Standby-Modus SOURCE einzuschalten.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Auswählen der Lautsprecher für die Einstellen der Lautstärke Audioausgabe Stellen Sie die Lautstärke mit VOLUME df ein. Drücken Sie auf dem Gerät auf SPEAKERS A/B, um das für die Wiedergabe zu verwendende Lautsprechersystem auszuwählen. • Sie können die Lautstärke auch durch Drehen von VOLUME am Gerät einstellen.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang 2 Wiedergabe im Source Direct-Modus Abspielen von CDs Die Signale passieren nicht die Toneinstellschaltung (BASS, TREBLE und BALANCE), wodurch die Wiedergabe mit einer höheren Klangqualität In diesem Abschnitt wird als Beispiel die Wiedergabe einer CD beschrieben. erfolgt.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Aufnahme Drücken Sie auf diesem Gerät auf X, um es einzuschalten. Drücken Sie die Auswahltaste für die Eingangsquelle, und schalten Sie die Eingangsquelle ein, von der Sie aufnehmen möchten. Die Anzeige der ausgewählten Eingangsquelle leuchtet. Die Aufnahme beginnt.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Festlegen des Standby-Automatik-Modus Sie können das Gerät so einstellen, dass es in den Standby-Modus Ausschalten des Standby-Automatik- wechselt, wenn es 30 Minuten nicht bedient wird und kein Audioeingang Modus erfolgt. Der Standby-Automatik-Modus ist standardmäßig aktiviert. Halten Sie SOURCE DIRECT mindestens 5 Sekunden gedrückt, um den Standby-Automatik-Modus auszuschalten.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einstellen der Empfangsfunktion für das Fernbedienungssignal der Fernbedienung Wenn Sie einen IR-Empfänger (separat erhältlich) am REMOTE CONTROL Deaktivieren der Empfangsfunktion IN-Anschluss dieses Geräts anschließen, gehen Sie folgendermaßen vor, für das Fernbedienungssignal der um die Empfangsfunktion für das Fernbedienungssignal dieses Geräts zu deaktivieren.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einstellen von Fernbediencodes Wenn drei dieser Geräte am gleichen Ort betrieben werden, kann jedes Einstellen von Fernbediencodes für die Gerät durch einstellen eines separaten Fernbediencodes unabhängig Fernbedienung bedient werden. Überprüfen Sie nach der Einstellung des Fernbediencodes die Bedienung der einzelnen Geräte.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einstellen von Fernbediencodes für dieses Gerät Drücken Sie bei gedrückt gehaltener REMOTE MODE CD-Taste auf ENTER. Wenn die Fernbedienungscodes eingestellt sind, leuchten die folgenden Eingangsanzeigen auf diesem Gerät entsprechend dem eingestellten Fernbediencode. Fernbediencodes Eingangsanzeige AMP 1 Die CD-Anzeige blinkt dreimal.
Ich möchte Musik bei geringer Lautstärke in möglichst Der Ton wird unterbrochen, und es treten Störgeräusche auf..(39) originalgetreuer Klangqualität wiedergeben........(34) Ich möchte einen Marantz-CD-Player oder Netzwerk-Audio-Player mit der Fernbedienung dieses Geräts bedienen......(34) Ich möchte mehrere Geräte an einem Ort verwenden....(34) Vorderseite Rückseite...
Ich möchte Musik bei geringer Lautstärke in möglichst originalgetreuer Klangqualität wiedergeben. • Schalten Sie den LOUDNESS-Modus ein (vSeite 26). Ich möchte einen Marantz-CD-Player oder Netzwerk-Audio-Player mit der Fernbedienung dieses Geräts bedienen. • Schalten Sie den Fernbedienungsmodus um (vSeite 12, 13). • Beachten Sie auch die Bedienungsanleitungen des CD-Players und des Netzwerk-Audio-Players.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Fehlersuche Sollte ein Problem auftreten, überprüfen Sie zuerst Folgendes: 1. Wurden die Anschlüsse richtig vorgenommen? 2. Wird das Gerät entsprechend der Beschreibungen im Bedienungshandbuch bedient? 3. Funktionieren die anderen Systemkomponenten einwandfrei? Sollte dieses Gerät nicht einwandfrei funktionieren, überprüfen Sie bitte die in der folgenden Tabelle aufgeführten Punkte. Sollte das Problem bestehen bleiben, liegt eventuell eine Fehlfunktion vor.
Seite 36
Sie das Kabel dann wieder an. • Drehen Sie die Lautstärke herunter, und schalten Sie das Gerät wieder ein. 24, 25 • Die Verstärkerstufe des Geräts ist ausgefallen. Schalten Sie das Gerät aus, und wenden Sie – sich an einen Marantz-Kundendienst. Vorderseite Rückseite Fernbedienung Index...
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang 2 Es ist keine Bedienung über die Fernbedienung möglich. Symptom Ursache/Lösung Seite Es ist keine Bedienung über die • Die Batterien sind leer. Ersetzen Sie die Batterien durch neue. Fernbedienung möglich. • Verwenden Sie die Fernbedienung in einer Entfernung von 7 m von diesem Gerät und in einem Winkel von 30°.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang 2 Es ist kein Ton zu hören. Symptom Ursache/Lösung Seite Aus den Lautsprechern wird kein Ton • Kontrollieren Sie sämtliche Geräteanschlüsse. ausgegeben. • Stecken Sie Anschlusskabel vollständig ein. – • Überprüfen Sie, dass Eingangsanschlüsse und Ausgangsanschlüsse nicht vertauscht sind. –...
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang 2 Der Ton wird nicht wie gewünscht ausgegeben. Symptom Ursache/Lösung Seite Aus einem bestimmten Lautsprecher • Überprüfen Sie, ob das Lautsprecherkabel richtig angeschlossen ist. wird kein Ton ausgegeben. • Stellen Sie den BALANCE-Regelungsknopf ein. Bei Stereoton sind die Positionen • Überprüfen Sie, ob der linke und rechte Lautsprecher am richtigen Lautsprecheranschluss links/rechts vertauscht.
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anhang Erklärung der Fachausdrücke Wiedergabe auf Geräten mit digitalen Audioanschlüssen Abtastfrequenz 2 Unterstützte Audioformate Bei der Abtastung wird eine Tonamplitude (analoges Signal) in regelmäßigen Abständen eingelesen. Die Amplitudenhöhe wird bei jedem Einlesen in Abtastfrequenz Bitlänge einen digitalen Wert umgewandelt (dadurch entsteht ein digitales Signal).
