GRUNDLEGENDE ANSCHLÜSSE

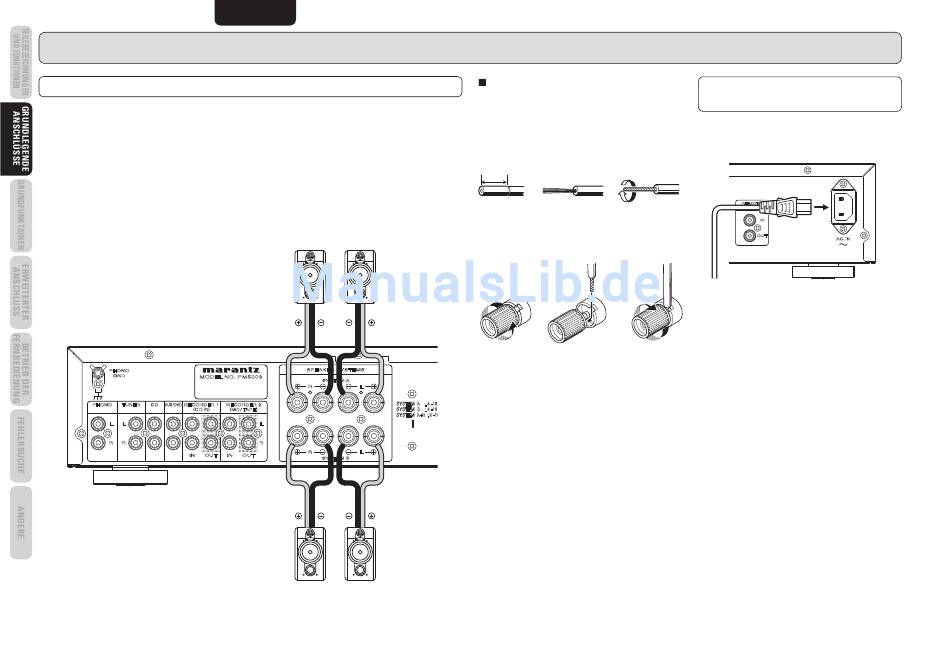

ANSCHLUSS DER LAUTSPRECHERSYSTEME

Dieses Gerät verfügt über zwei Paare von SPEAKER SYSTEM-Klemmen – SYSTEM A-Klemmen und
SYSTEM B-Klemmen. Bei Verwendung eines Lautsprechersystems wird dieses an die SYSTEM A-
Klemmen angeschlossen.
• Die Impedanz der Lautsprecher sollte zwischen 8 und 16 Ohm liegen. Wenn Lautsprecher mit einer
Impedanz von weniger als 8 Ohm angeschlossen werden, ist es möglich, daß die Schutzschaltung
während der Wiedergabe aktiviert wird.
• Den rechten Lautsprecher an die R-Klemmen und den linken Lautsprecher an die L-Klemmen
anschließen.
• Die Ausgangsklemmen weisen positive (+: rot) und negative (–:schwarz) Polarität auf, die einzelnen
Lautsprecher haben die gleiche Polarität (+ und –). Beim Anschließen der Lautsprecher muß unbedingt
darauf geachtet werden, die Klemmen gleicher Polarität miteinander zu verbinden (+ mit + und – mit –).
PHONO
GND
MODEL NO. PM5003
PHONO TUNER CD AUX / DVD RECORDER 1
(CD-R)
L L
R R
IN OUT
8
DEUTSCH
SPEAKER SYSTEMS
SYSTEM A
R L
SYSTEM A : 4 - 16
RECORDER 2
(MD / TAPE) SYSTEM B : 4 - 16
SYSTEM A + B : 8 - 16
L
R
R L
IN OUT
SYSTEM B
Verkabelung des
lautsprecherkabels
• Achten Sie bei der Verkabelung darauf, dass Sie
keinen Kurzschluss verursachen.
• Entfernen Sie die Kabelhülle wie in der Abbildung
unten gezeigt.
Ca. 1 cm
Schneiden Sie Entfernen Sie die Verdrillen Sie die
die Kabelhülle Kabelhülle an der Adern.
ab. Schneidkante .
• Verkabelung mit dem Lautsprecherkabel.
Drehen Sie zum Setzen Sie die Drehen Sie zum
Lösen gegen den Kabelader ein. Anziehen im
Uhrzeigersinn. Uhrzeigersinn.
Ihr Lautsprechersystem muss die folgenden
Bedingungen erfüllen. Wenn nicht, wird die
Schutzschaltung des PM5003 ausgelöst und
dadurch die richtige Wiedergabe verhindert. In
einigen Fällen können der Verstärker und die
Lautsprecher beschädigt werden.
• Bei der Verwendung eines Lautsprechersatzes
muss die Gesamtlautsprecherimpedanz 4 Ohm
oder höher sein.
• Bei der Verwendung von 2 Lautsprechersätzen
muss die Gesamtlautsprecherimpedanz 8 Ohm
oder höher sein.
ANSCHLUSS DES
NETZKABELS
1.
Stecken Sie das Netzkabel in die AC IN-Buchse
auf der Rückseite des Players ein.
REMOTE
CONTROL
IN
OUT
AC IN
2.
Schalten Sie den Netzschalter des an diesem
G e r ä t a n g e s c h l o s s e n e n A u d i o g e r ä t e s
(Verstärker, usw.) ein. Stellen Sie den Wähler
des angeschlossenen Gerätes auf dieses
Gerät.
3.
Stecken Sie das Netzkabel in eine Netzsteckdose
ein.
