Seite 1
MA508/1 Messanzeige Deutsch Originalmontageanleitung Seite 2 Electronic display English Translation of the Original Installation Instructions page 14 316/17...
Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17...
Automatisierungstechnik vertraut sind; • als Inbetriebnahme- und Monatagepersonal berechtigt sind, Strom- kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17...
` IP-Schutzart bei Montage beachten (siehe Kapitel 7), bei Bedarf schützen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17...
` Verklebungstemperatur zwischen 20 °C und 30 °C in trockenen Räu- men einhalten. Verschlechterung Messgenauigkeit ACHTUNG ` Magnetband plan zur Montageoberfläche beziehungsweise der mes- senden Strecke montieren. Welligkeiten verschlechtern die Mess- genauigkeit. MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17...
Seite 7
Abb. 6. Diese Den optimalen Schutz bietet die Montage in einer Nut wie in sollte so tief sein, dass das Magnetband vollständig darin eingebettet ist. MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17...
Es wird empfohlen die beiliegenden Befestigungsschrauben und Federringe zu verwenden (Anzugsmoment 0.25 Nm). Verfahrrichtung Sensor Sensor L Zählrichtung positiv (default) Kabelabgangsrichtung Sensor F Zählrichtung positiv (default) Pfeil Abb. 7: Definition der Zählrichtung MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17...
Seite 9
<3° <1° Mitte Band/Sensor maximale Fluchtungsfehler Abb. 8: Montage Sensor/Magnetband, Abstandsmaße, Toleranzen Bauform F: <3° zulässige Abweichung Band/Sensor 0.1 ... 2 mm Pfeil Abb. 9: Montage Sensor/Magnetband, Abstandsmaße, Toleranzen MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17...

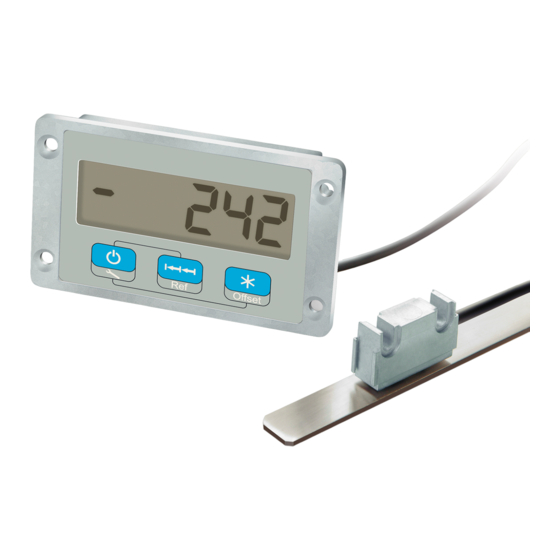

2. Messanzeige mit integriertem Magnetsensor montieren (siehe Kapi- tel 4.2). aktive Seite Magnetband Zulässige Abweichung Band/Sensor positive Zähl- richtung (default) ≤30° Abb. 10: Definition der Zählrichtung und Montage Messanzeige mit integrier- tem Magnetsensor/Magnetband, Abstandsmaße, Toleranzen MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17...
Nach ordnungsgemäßem Anschluss und dem Einschalten der Betriebs- spannung erfolgt: • Hardwarekennung (z. B. "SIKO:MA508/1") ~0.5 s • Anzeige des Firmware-Standes (z. B. 1.00) Anschließend kann die Anzeige anwendungsspezifisch programmiert wer- den. MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17...
T = 20 °C ~4.5 Jahr(e) bei 50 % ED bei T = 20 °C ~8.5 Jahr(e) bei 10 % ED bei T = 20 °C ~9 Jahr(e) bei 5 % ED bei T = 20 °C MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17...
Seite 13
-20 ... 70 °C relative Luftfeuchtigkeit ≤95 % Betauung nicht zulässig EN 61000-6-2 Störfestigkeit / Immission EN 61326-1 Störaussendung / Emission Klasse B Schutzart IP20 Gesamtgerät EN 60529 IP60 Displayseite EN 60529 MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17...
