Planungshandbuch
Gilt nur für Österreich mit UV-Typ 3 Zulassung:
Inhalt
Gerätebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . 2
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Gerätekühlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Körperkühlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Klimagerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
AQUA / AROMA SYSTEM. . . . . . . . . . . . . . . . . . . . . . 5
Hinweis:
Weitere Ausstattungsmerkmale und Planungsdaten für
die Affinity-Geräte entnehmen Sie bitte dem Kapitel
Affinity-Serie.
Die extrabreite Acrylglas-Liegefläche und automatische Kör-
perkühlung sorgen für eine entspannte Bräunung.
Das übersichtliche Cockpit mit selbsterklärender Symbolik
ermöglicht einfachste Bedienung.
Für nahtlose Bräune sorgen der serienmäßige Nackenbräuner-
Reflektor und der optional erhältliche Schulterbräuner.
AQUA SYSTEM & AROMA bieten zusätzliche Erfrischung.
Das 3D-Sound-System mit Subwoofer, MP3-Dock-in und SD-
Card-Slot verspricht ein Klangerlebnis der Extraklasse.
Affinity ist im Farb-Design "Luminate Silver" erhältlich. Bei den
farblich veränderbaren Mood Lights und Ambient Lights stehen
folgende Farben zur Verfügung: Blue, Red, Magenta, Yellow.

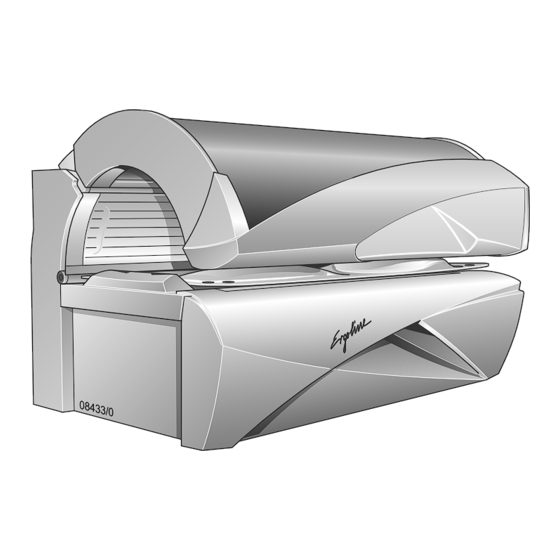

Affinity 800
Twin Power
Affinity 800 - 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ergoline Affinity 800 Twin Power
Inhaltszusammenfassung für ergoline Affinity 800 Twin Power
-
Seite 1: Inhaltsverzeichnis
Planungshandbuch Affinity 800 Die extrabreite Acrylglas-Liegefläche und automatische Kör- perkühlung sorgen für eine entspannte Bräunung. Das übersichtliche Cockpit mit selbsterklärender Symbolik ermöglicht einfachste Bedienung. Für nahtlose Bräune sorgen der serienmäßige Nackenbräuner- Reflektor und der optional erhältliche Schulterbräuner. AQUA SYSTEM & AROMA bieten zusätzliche Erfrischung. Das 3D-Sound-System mit Subwoofer, MP3-Dock-in und SD- Card-Slot verspricht ein Klangerlebnis der Extraklasse. -
Seite 2: Gerätebeschreibung
Affinity 800 Planungshandbuch Gerätebeschreibung 1. Gesichtsbräuner (UV-Hochdrucklampen) 2. – 3. UV-Niederdrucklampen, Unterteil 4. – 5. Acrylglasliegescheibe Unterteil 6. Infrarot-Schnittstelle 7. Luftdüsen Körperkühlung Fußende 8. UV-Niederdrucklampen, Seitenteil 9. UV-Niederdrucklampen, Oberteil 10. Düsen AQUA / AROMA SYSTEM 11. Luftdüsen Körperkühlung 12. Bedientafel 13. -
Seite 3: Technische Daten
Planungshandbuch Affinity 800 Technische Daten Elektrische Daten Geräuschemission Nennleistungsaufnahme: Schalldruckpegel: 68,9 db (A) ohne Klimagerät 12200 W Zu- und Abluft Nennspannung: 400 – 415 V 3N~ Temperaturdifferenz Abluft/Zuluft: 20 °C Nennfrequenz: 50 Hz Max. Luftbedarf: 2800 m Nennabsicherung: 3 x 35 A (träge) Optimale Umgebungstemperatur: 25 - 30 °C Anschlussleitung (zum Beispiel):... -
Seite 4: Abmessungen
Affinity 800 Planungshandbuch Abmessungen 1520 mm 1470 mm B– 1420 mm 900 mm 188 mm 2350 mm 2260 mm 2000 mm 1730 mm 238 mm 265 mm 867 mm L6 (L7) 1116 mm 1360 mm 1795 mm 1078 mm 400 mm 114 mm 1887 mm 1974 mm... -
Seite 5: Gerätekühlung
Planungshandbuch Affinity 800 Gerätekühlung Zur Gerätekühlung wird Kabinen- bzw. Studioluft durch die Luftschlitze in der Frontblen- de des Geräteunterteils (1) und über die Filtermatten im Oberteil (2) angesaugt (Zuluft). Die angesaugte Luft wird zunächst durch Filterpakete gereinigt, weiter an den erwärm- ten UV-Nieder- und Hochdrucklampen vorbeigeführt und schließlich als erwärmte ...
