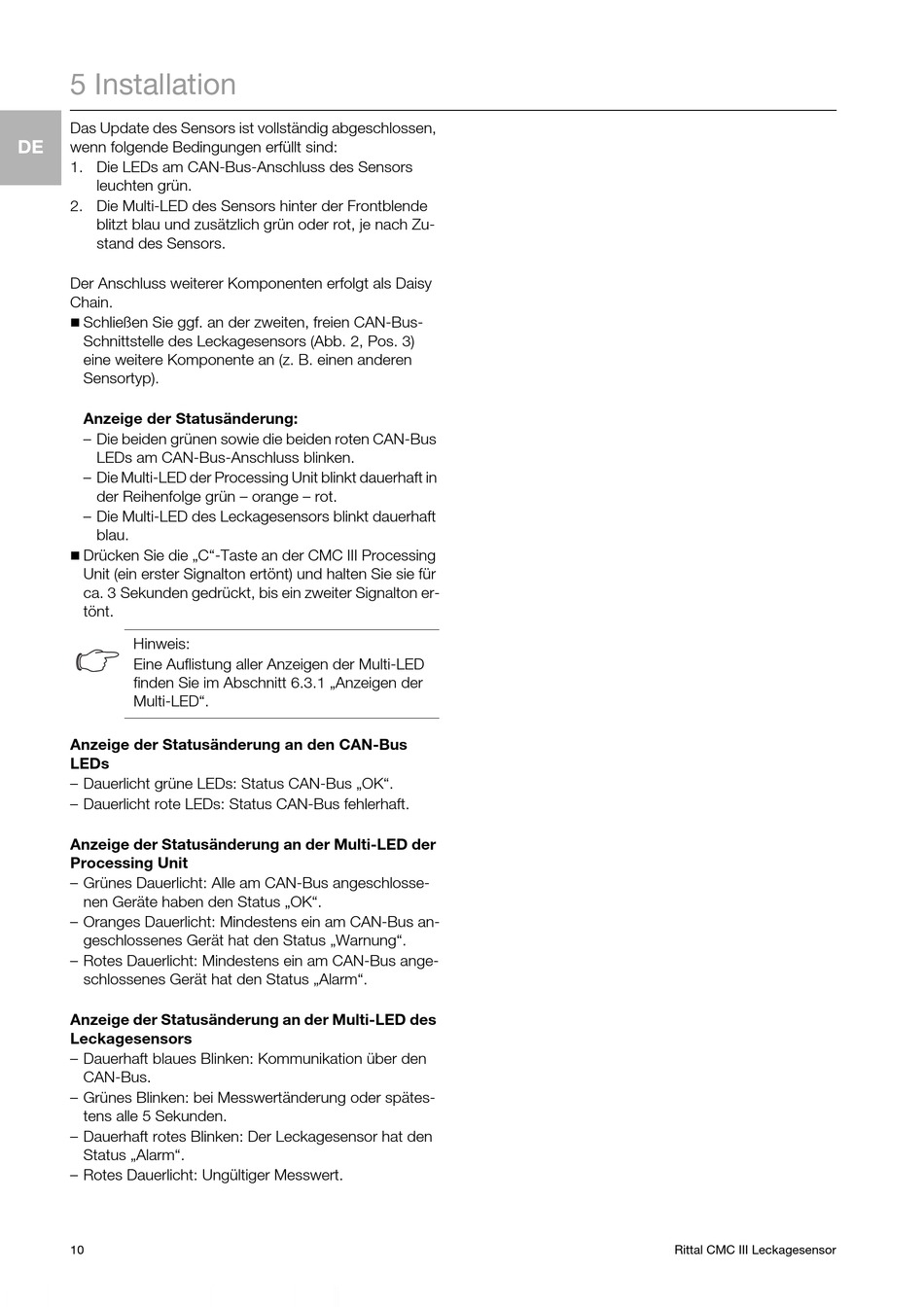

Rittal CMC III Montage-, Installations- Und Bedienungsanleitung Seite 10

5 Installation
Das Update des Sensors ist vollständig abgeschlossen,
DE
wenn folgende Bedingungen erfüllt sind:
1. Die LEDs am CAN-Bus-Anschluss des Sensors
leuchten grün.
2. Die Multi-LED des Sensors hinter der Frontblende
blitzt blau und zusätzlich grün oder rot, je nach Zu-
stand des Sensors.
Der Anschluss weiterer Komponenten erfolgt als Daisy
Chain.

Schließen Sie ggf. an der zweiten, freien CAN-Bus-
Schnittstelle des Leckagesensors (Abb. 2, Pos. 3)
eine weitere Komponente an (z. B. einen anderen
Sensortyp).
Anzeige der Statusänderung:
– Die beiden grünen sowie die beiden roten CAN-Bus
LEDs am CAN-Bus-Anschluss blinken.
– Die Multi-LED der Processing Unit blinkt dauerhaft in
der Reihenfolge grün – orange – rot.
– Die Multi-LED des Leckagesensors blinkt dauerhaft
blau.

Drücken Sie die „C"-Taste an der CMC III Processing
Unit (ein erster Signalton ertönt) und halten Sie sie für
ca. 3 Sekunden gedrückt, bis ein zweiter Signalton er-
tönt.
Hinweis:
Eine Auflistung aller Anzeigen der Multi-LED
finden Sie im Abschnitt 6.3.1 „Anzeigen der
Multi-LED".
Anzeige der Statusänderung an den CAN-Bus
LEDs
– Dauerlicht grüne LEDs: Status CAN-Bus „OK".
– Dauerlicht rote LEDs: Status CAN-Bus fehlerhaft.
Anzeige der Statusänderung an der Multi-LED der
Processing Unit
– Grünes Dauerlicht: Alle am CAN-Bus angeschlosse-
nen Geräte haben den Status „OK".
– Oranges Dauerlicht: Mindestens ein am CAN-Bus an-
geschlossenes Gerät hat den Status „Warnung".
– Rotes Dauerlicht: Mindestens ein am CAN-Bus ange-
schlossenes Gerät hat den Status „Alarm".
Anzeige der Statusänderung an der Multi-LED des
Leckagesensors
– Dauerhaft blaues Blinken: Kommunikation über den
CAN-Bus.
– Grünes Blinken: bei Messwertänderung oder spätes-
tens alle 5 Sekunden.
– Dauerhaft rotes Blinken: Der Leckagesensor hat den
Status „Alarm".
– Rotes Dauerlicht: Ungültiger Messwert.
10 Rittal CMC III Leckagesensor
