Montage und Inbetriebnahme
Fühler waagerecht oder Fühlerspitze nach
unten · Kennzeichnung durch ein eingepräg-
tes „u" auf der Stopfbuchsverschraubung.
Zur Ausrichtung des Fühlers in der Waage-
rechten ist eine Markierungssicke (vgl.
Bild 8) auf dem Fühler angebracht. Die Mar-
kierung muss nach oben zeigen.
Die Stopfbuchsverschraubung dichtet den
Fühler nach außen ab.
Î An der Einbaustelle eine Einschweißmuf-
fe mit G ½ Innengewinde einschweißen.
Î Sicherstellen, dass der Fühler des
Typs 2403 fast vollständig vom zu über-
wachenden Medium umströmt wird, vgl.
Bild 7.
Î Einbauort so auswählen, dass weder
Überhitzungen noch merkliche Totzeiten
auftreten.
Kennzeichnung „o"
Kennzeichnung „o"
Sensorspitze waagerecht oder nach oben, mit
Zwischenlagen

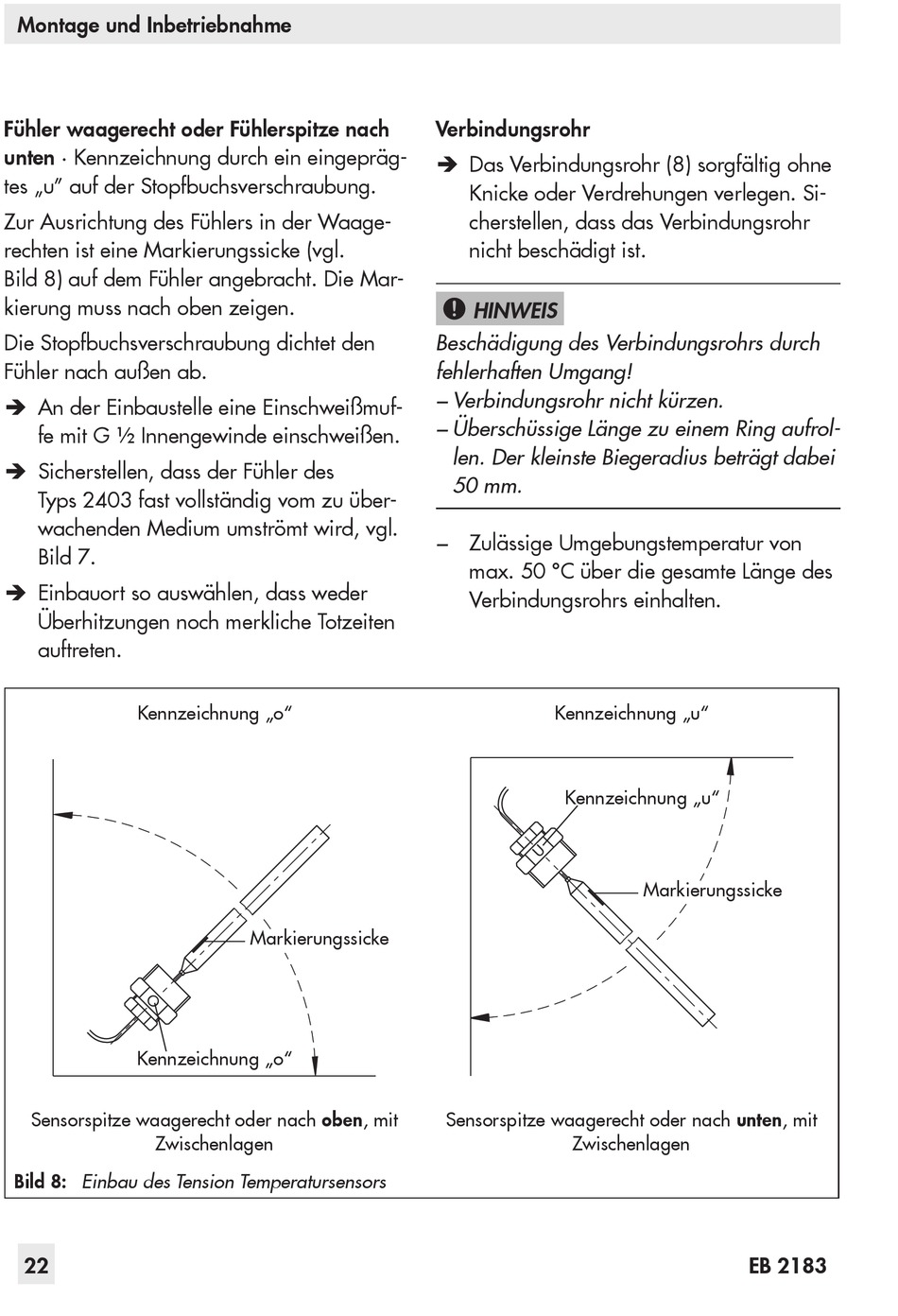

Bild 8: Einbau des Tension Temperatursensors
22
Markierungssicke
Verbindungsrohr
Î Das Verbindungsrohr (8) sorgfältig ohne
Knicke oder Verdrehungen verlegen. Si-
cherstellen, dass das Verbindungsrohr
nicht beschädigt ist.
HINWEIS
!
Beschädigung des Verbindungsrohrs durch
fehlerhaften Umgang!
− Verbindungsrohr nicht kürzen.
− Überschüssige Länge zu einem Ring aufrol-
len. Der kleinste Biegeradius beträgt dabei
50 mm.
− Zulässige Umgebungstemperatur von
max. 50 °C über die gesamte Länge des
Verbindungsrohrs einhalten.
Kennzeichnung „u"
Kennzeichnung „u"
Sensorspitze waagerecht oder nach unten, mit
Zwischenlagen
Markierungssicke
