3. Die Höheneinstellung ist durch eine Taste gesperrt. Legen Sie Ihre Hand auf die Oberseite des Standfußes, und drücken Sie
den Bildschirm in die niedrigste Position. Schieben Sie die Sperrtaste, um den Standfuß zu entriegeln und das Oberteil des
Monitors anzuheben (Abbildung B.1).
HINWEIS: Seien Sie beim Entriegeln des Monitorfußes vorsichtig.
Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 30 Grad und heben Sie ihn in die
höchste Position (Abbildung B.2).
HINWEIS: Der Kabelhalter kann nicht entfernt werden.

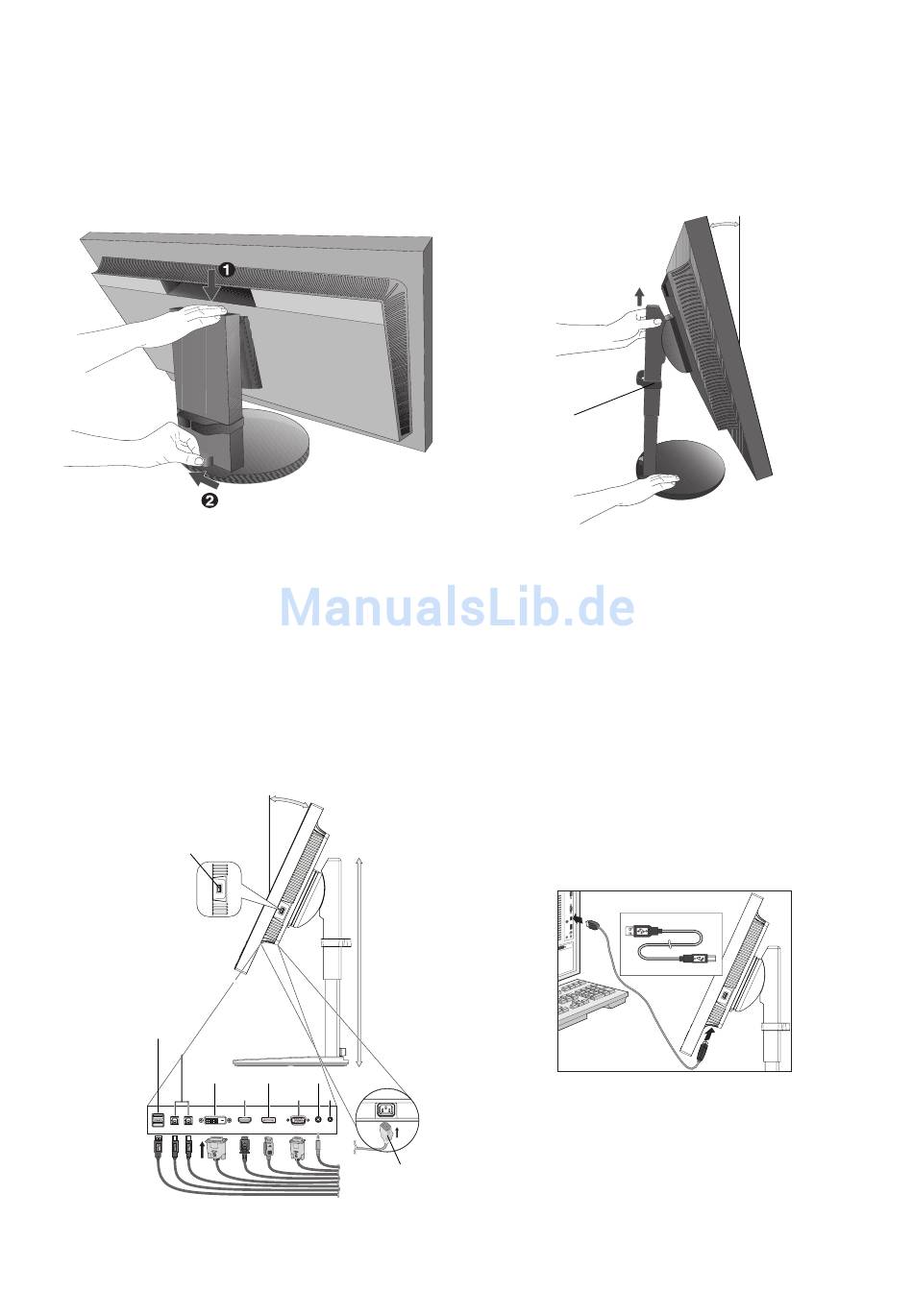

Abbildung B.1
4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des
Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem
Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in
einen der Downstream-Ports des Monitors einstecken.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsstörungen, verminderter Anzeigequalität, Beschädigungen
von Komponenten des LCD-Moduls oder einer Verkürzung der Lebensdauer dieses Moduls führen.
HINWEIS: Eine Einstellung des Lautstärkereglers und des Equalizers auf andere als von der Mittelstellung vorgegebene
Einstellungen kann die Ausgangsspannung am Ohr-/Kopfhörerausgang und damit auch den Schalldruckpegel
erhöhen.
Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Die Verwendung eines Audiokabels mit
integriertem Widerstand verringert die Lautstärke.
USB-Downstream
(USB Typ A)
USB-Downstream (USB Typ A)
USB-Downstream (USB Typ A)
USB-Upstream (USB Typ B)
USB-Upstream (USB Typ B)
DVI-D
30° Neigung
Höchste
Fußposition
DisplayPort
Audioeingang
Audioeingang
HDMI
D-SUB
Kopfhörer
Kopfhörer
Netzkabel
Abbildung C.1
Kabelhalter
Typ A
Deutsch-6
30° Neigung
Abbildung B.2
Typ A
Typ B
Typ B
Abbildung C.1a
