Bedienung des Schwingungsmessgeräts
Verbinden der Sonde
1. Beachten Sie, dass dieses Messgerät nur in Kombination mit dem mitgelieferten
Schwingungsfühler verwendet werden darf.
2. Verbinden Sie das BNC-Verbindungsende des Fühlerkabels mit der BNC-Buchse am Oberteil
des Messgeräts.
3. Es existieren drei Möglichkeiten zum Anschließen des Messfühlers an die zu testende
Maschine:

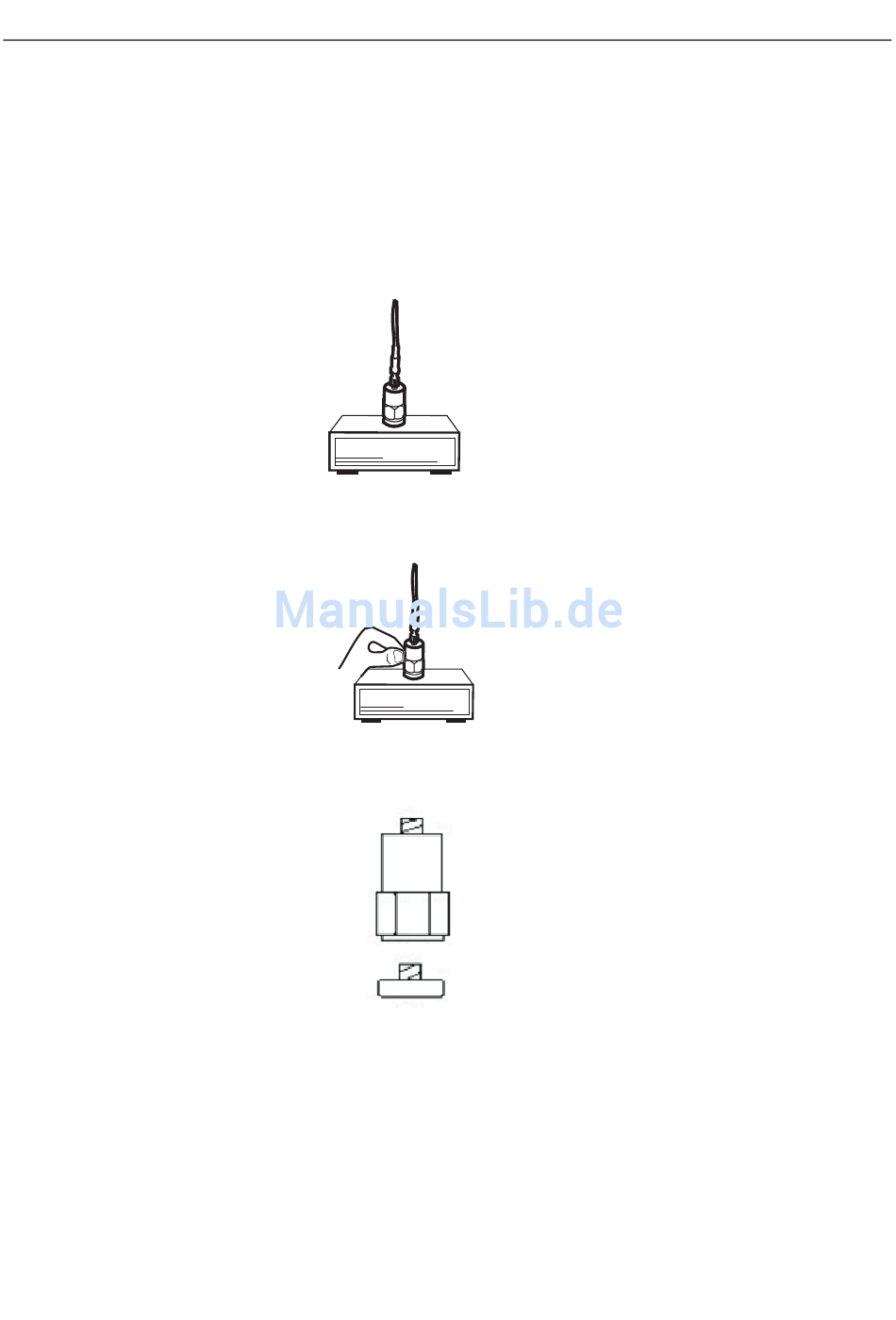

a. Befestigen Sie das magnetische Ende der Sonde auf einer eisenhaltigen Stelle des
Prüflings.
b. Halten Sie die Sonde per Hand in Position, gegen den Prüfling gedrückt.
c. Schrauben Sie den Magnet vom Sondenende ab und benutzen Sie das Anschraubgewinde,
um es mit einer Schraube, Bolzen oder Stift des Prüflings zu verbinden.
