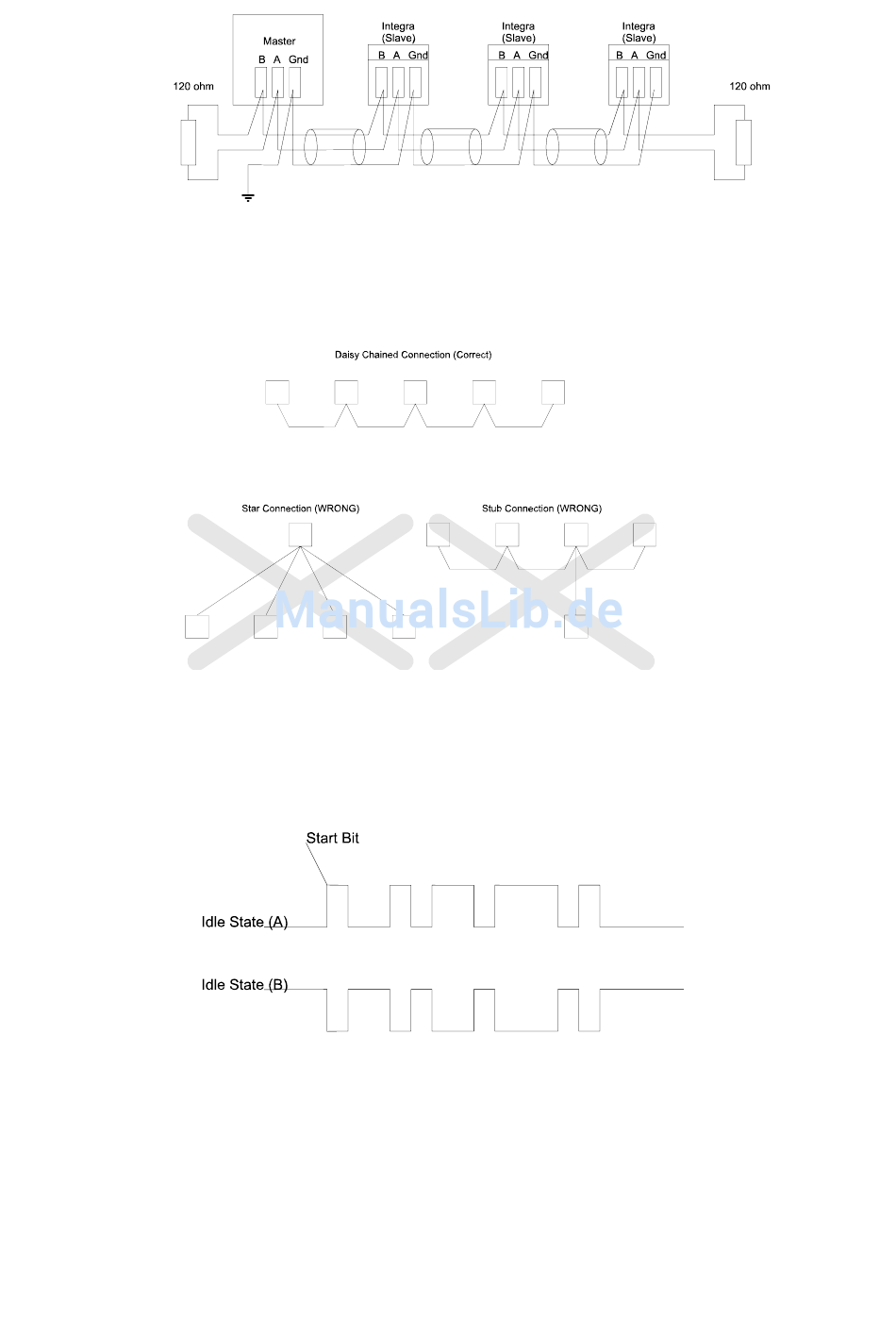

An jedem Anschluss dürfen nicht mehr als 2 Adern angeschlossen werden. Dies stellt eine geradlinige
Verdrahtung zur Vermeidung von Reflektionen und der daraus resultierenden mangelhaften Datenübertragung,
wie sie bei Stern- oder Abzweigverdrahtungen auftreten können, sicher.
Geradlinige, korrekt Verdrahtung
Fehlerhafte Sternverdrahtung
Fehlerhafte Abzweigverdrahtung
2.3
Anschlussklemmen A & B
Die Klemmen A & B der Integra-Messinstrumente können an Hand des vorhandenen Signals bei
RS485-Aktivität erkannt werden.
Idle State (A) = kein Signalpegel an A
Idle State (B) = kein Signalpegel an B
Start Bit = Startbit
