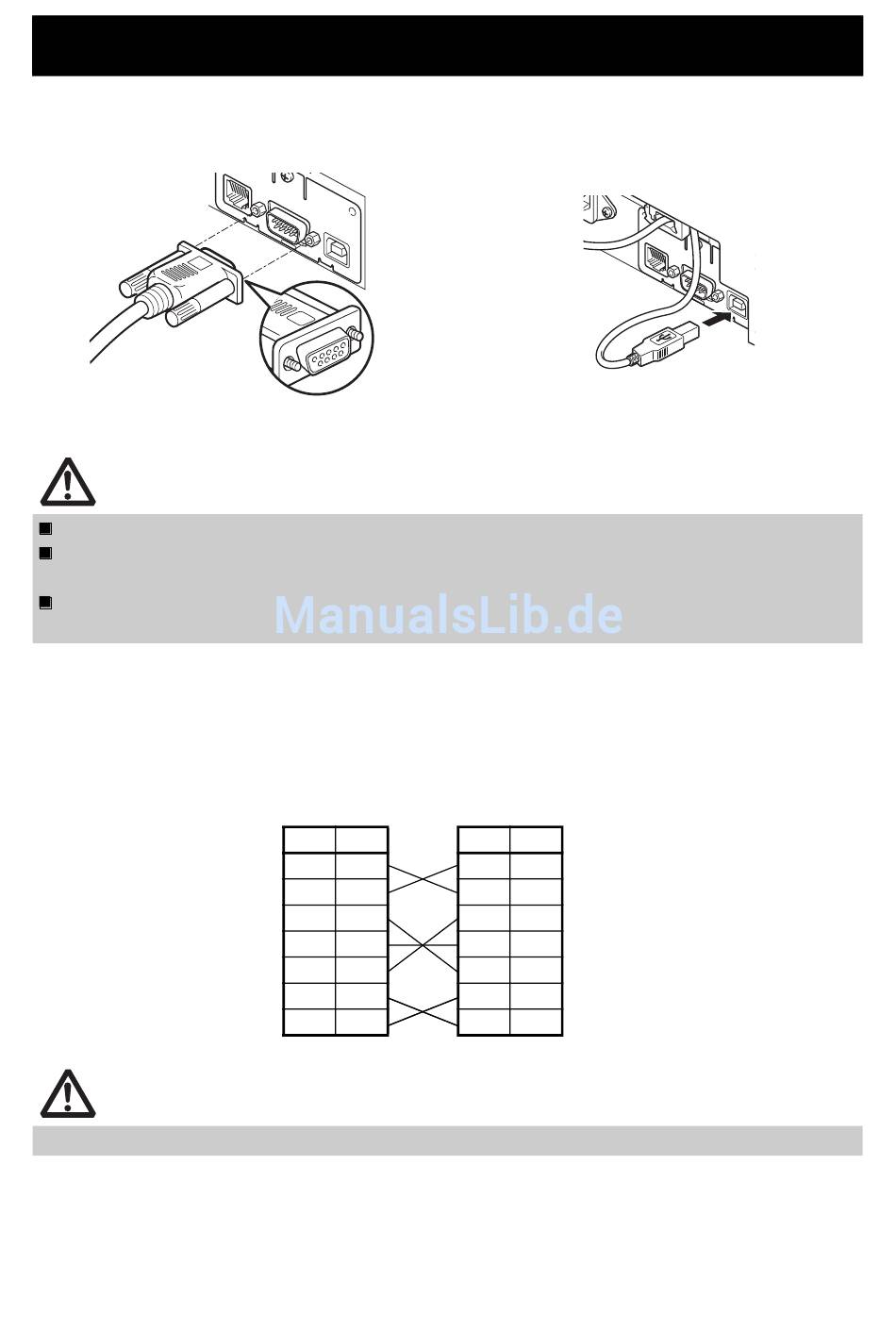

3.2 Collegamento dei cavi di interfaccia

1. Spegnere la stampante.
2. Orientare correttamente il cavo d'interfaccia ed inserirlo nel relativo connettore.
Interfaccia seriale
ATTENZIONE
Quando si scollega il cavo, afferrarlo sempre per il connettore.
Fare attenzione a non inserire il cavo d'interfaccia USB nel connettore di estrazione
del cassetto-cassa.
Per collegare più di una stampante ad un unico computer tramite interfaccia USB, si
deve cambiare il numero di serie dell'interfaccia USB.
Utilizzare un cavo d'interfaccia seriale con un tipo di collegamento come quello
seguente.
ATTENZIONE
Sistemare il cavo d'interfaccia in modo che nessuno possa calpestarlo.
Cavo 9 pin (femmina) - 9 pin (femmina)
PC
Segnale Pin
RXD 2
TXD 3
DTR 4
SG 5
DSR 6
RTS 7
CTS 8
— 19 —
Interfaccia USB
Stampante
Pin Segnale
2 RXD
3 TXD
4 DTR
5 SG
6 DSR
7 RTS
8 CTS
