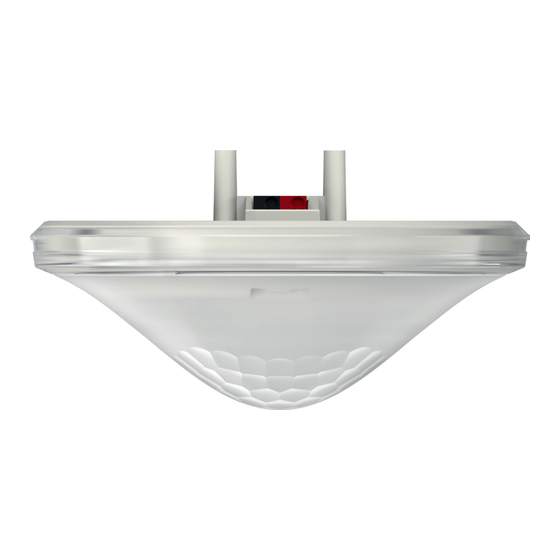

thebenHTS thePrema P360 KNX UP WH Handbuch
Vorschau ausblenden
Andere Handbücher für thePrema P360 KNX UP WH:
- Handbuch (39 Seiten) ,
- Bedienungsanleitung (9 Seiten)
Verwandte Anleitungen für thebenHTS thePrema P360 KNX UP WH
Inhaltszusammenfassung für thebenHTS thePrema P360 KNX UP WH
- Seite 1 Präsenzmelder thePrema P360 KNX KNX-Handbuch Applikationsbeschreibung Präsenzmelder thePrema P360 KNX 1103079502 / 02.2016 © Theben HTS AG Seite 1 von 57...
-
Seite 2: Inhaltsverzeichnis
Präsenzmelder thePrema P360 KNX Inhaltsverzeichnis 1. Funktionseigenschaften ............4 1.1 Präsenzmelder thePrema P360 KNX . - Seite 3 Präsenzmelder thePrema P360 KNX 5. Helligkeits-Sollwert / Konstantlichtregelung ..........37 5.1 Einstellen des Helligkeits-Sollwertes .
-
Seite 4: Funktionseigenschaften
Präsenzmelder thePrema P360 KNX Funktionseigenschaften Präsenzmelder thePrema P360 KNX Der Präsenzmelder schaltet oder regelt maximal drei Lichtgruppen in Abhängigkeit von Anwesenheit von Personen und der aktuellen Helligkeit. Die Ausgänge Licht können vom Integrator dynamisch ein- und ausgeblendet werden. Die Einstellung des Helligkeits-Schaltwerts bzw. -Sollwerts erfolgt über Parameter, Objekt oder die Management-Fernbedienung bzw. Installations-Fernbedienung. Die Beleuchtung schaltet bei Anwesenheit und ungenügender Helligkeit ein, bei Abwesenheit oder genügender Helligkeit aus. Mit einem Taster kann manuell geschaltet oder gedimmt werden. -
Seite 5: Technische Daten
1.4.1 Produktübersicht Montageart Kanal Farbe Artikelnummer Deckenmontage 3 Licht | 2 Präsenz Weiss thePrema P360 KNX UP WH 2079000 Deckenmontage 3 Licht | 2 Präsenz Grau thePrema P360 KNX UP GR 2079001 Deckenmontage 3 Licht | 2 Präsenz Sonderfarbe gemäss Kundenangabe thePrema P360 KNX UP SF 2079003 Zubehör... -
Seite 6: Masse
Präsenzmelder thePrema P360 KNX 1.4.2 Masse thePrema P360 KNX Unterputz Aufputz Deckeneinbau Abmessungen: thePrema P Abmessungen: thePrema P Dokument: Masszeichnung - thePrema_P360KNX_01 Projekt: Theben-HTS AG A-10615 AP Produktgra k Massstab M 1:1 (Format A3) Farbangabe: RAL 9005, Tiefschwarz Schrifttypen: ITC Avantgarde BT-Book Syntax LT Std Black Drucktyp: - Autor:... -
Seite 7: Erfassungsbereich Theprema P360 Knx
Präsenzmelder thePrema P360 KNX 1.4.3 Erfassungsbereich thePrema P360 KNX Der quadratische Erfassungsbereich des Präsenzmelders garantiert eine sichere und einfache Planung. Beachten Sie, dass sitzende und gehende Personen in unterschiedlich grossen Bereichen erfasst werden. Die empfohlene Montagehöhe liegt bei 2 m – 3,5 m. Mit zunehmender Montagehöhe verringert sich die Empfindlichkeit des Präsenzmelders. Ab 3,5 m Montagehöhe sind Gehbewegungen nötig und die Erfassungsbereiche mehrerer Melder sollten sich in den Randzonen überlap p en. Die Erfassungsreichweite nimmt mit zunehmender Temperatur ab. Die Empfindlichkeit lässt sich über Parameter oder mit der Fernbedienung in 5 Stufen anpassen. -
Seite 8: Das Applikationsprogramm Theprema P360 Knx
Präsenzmelder thePrema P360 KNX Das Applikationsprogramm thePrema P360 KNX Auswahl in der Produktdatenbank thePrema P360 KNX Hersteller Theben HTS AG Produktfamilie Physikalische Sensoren Produkttyp Präsenzmelder Produktname thePrema P360 KNX Die KNX Datenbanken finden Sie auf unserer Internetseite: http://www.theben-hts.ch oder http://www.theben.de Parameterseiten Name Beschreibung Allgemein Allgemeine Einstellungen, z.B. Betriebsart, etc. Einstellungen Empfindlichkeit, Erfassungszone, etc. Helligkeitsmessung Quelle Helligkeitsmessung, Raum-Korrekturfaktor, Einstellungen für das Senden des aktuellen Helligkeitswertes über den Bus Kanal C1 - Licht Einstellungen für die Lichtsteuerung des Kanal C1 Licht... -
Seite 9: Kommunikationsobjekte
Präsenzmelder thePrema P360 KNX Kommunikationsobjekte 2.3.1 Übersicht Der Präsenzmelder thePrema P360 KNX verfügt über 53 Kommunikationsobjekte. Bei Schaltbetrieb wechselt die Bezeichnung Sollwert auf Schaltwert. Objekt- Objektname Funktion Länge Datentyp Flags Nummer (ID) Ü A Kanal C1 Licht Schalten 1 bit 1.001 ... -
Seite 10: Bedeutung Der Flags
Präsenzmelder thePrema P360 KNX Objekt- Objektname Funktion Länge Datentyp Flags Nummer (ID) Ü A Kanal C4 Präsenz Sperren / Entsperren 1 bit 1.003 Kanal C5.1 Präsenz Schalten 1 bit 1.001 Kanal C5.1 Präsenz Wert senden 1 Byte 5.010... -
Seite 11: Eigenschaften Der Objekte Für Die Lichtsteuerung
Präsenzmelder thePrema P360 KNX 2.3.3 Eigenschaften der Objekte für die Lichtsteuerung Bei Schaltbetrieb wechselt die Bezeichnung Sollwert auf Schaltwert. Objekt Objektname Funktion Beschreibung Objekt 0 Kanal C1 Licht Schalten In der Funktion „Schalten“ sendet der Schaltausgang Licht C1 beim Erkennen einer Bewegung und ungenügender Helligkeit ein EIN-Telegramm und nach Ablauf der Nachlaufzeit oder bei genügender Helligkeit ein AUS-Telegramm: 0 = Abwesenheit oder genügend Helligkeit (AUS) - Seite 12 Präsenzmelder thePrema P360 KNX Objekt Objektname Funktion Beschreibung Objekt 6 Kanal C1 Alternativer Wert empfangen Objekt verfügbar, wenn bei <Alternativer Helligkeits-Sollwert über Bus einstellen> Helligkeits-Sollwert „ja“ ausgewählt wurde. Damit kann während des Betriebs der alternative Helligkeits-Sollwert neu gesetzt werden. Kanal C2 Alternativer Objekt 17 Helligkeits-Sollwert Liegt der empfangene Helligkeits-Sollwert ausserhalb des Wertebereich (5..3000 Lux)
- Seite 13 Präsenzmelder thePrema P360 KNX Objekt Objektname Funktion Beschreibung Objekt 22 Kanal C1 Licht Auswahl Hellig- Objekt verfügbar, wenn bei <Auswahl Helligkeits-Sollwert> „aktiv“ ausgewählt keits-Sollwert wurde. Auswahl Hellig- Abhängig von der Parametrierung kann zwischen zwei Helligkeits-Sollwerten für die Objekt 23 Kanal C2 Licht keits-Sollwert tageslichabhängige Schaltung bzw.
-
Seite 14: Eigenschaften Der Weiteren Objekte
Präsenzmelder thePrema P360 KNX Objekt Objektname Funktion Beschreibung Objekt 29 Zentralbefehl Empfangen Ein EIN-Telegramm schaltet die Kanäle C1, C2, C3 Licht ein. Das Verhalten des Präsenzmelders ist identisch, wie wenn der Benützer mit einem Taster einschaltet. Das Verhalten ist abhängig vom gewählten Steuerungstyp. Siehe Kapitel 3 Seite 33. Ein AUS-Telegramm schaltet die Kanäle C1, C2, C3 Licht entsprechend nachfolgenden Rahmenbedingungen: - keine Bewegung innerhalb der vergangenen 5 Sekunden: Das Licht schaltet sofort aus. - Seite 15 Präsenzmelder thePrema P360 KNX Objekt Objektname Funktion Beschreibung Objekt 38 Kanal C6 Raum- Quittierung Wird der Kanal Überwachung auf "Zyklisch mit Quittierung" parametriert, erwartet der überwachung Melder ein 0- oder 1-Telegramm auf Objekt 38. Er wiederholt das EIN-Telegramm in zyklischen Abständen, solange keine Quittierung erfolgt. Objekt 39 Kanal C6 Raum- Sabotage zykl. Um das Demontieren des Präsenzmelder festzustellen, sendet das Objekt 39 ständig überwachung AUS-Telegramme, solange der Melder in Betrieb ist.
- Seite 16 Präsenzmelder thePrema P360 KNX Objekt Objektname Funktion Beschreibung Objekt 47 IR Jalousie extern 1 Jalousie Auf / Ab Der Parameter <Obere Tastenreihe theSenda S steuert> hat eine fest zugewiesene IR-Gruppenadresse I. Wird bei der Parametrierung dem Parameter <Obere Tastenreihe Objekt 48 IR Jalousie extern 1 Lamelle Öffnen/ theSenda S steuert> „Jalousie extern 1“ eingestellt und ein Befehl mit der IR-Gruppen- Schliessen adresse I empfangen, übernehmen die Objekte 47 und 48 folgende Funktion: Bei kurzem Druck auf die Tasten wird über das Objekt Lamellen Öffnen/Schliessen...
-
Seite 17: Parameter
Präsenzmelder thePrema P360 KNX Parameter Voreingestellte Werte sind Fett hervorgehoben. 2.4.1 Allgemein Parametername Werte Bedeutung Betriebsart Master Ein Master verfügt über die Möglichkeit der Lichtsteuerung (Schalten oder Konstantlichtre- gelung) und der Weitergabe der Präsenzinformation. Slave Slaves werden zur Erweiterung des Erfassungsbereichs verwendet. Sie liefern Anwesenheits- informationen zum Master. -
Seite 18: Einstellungen
Präsenzmelder thePrema P360 KNX Parametername Werte Bedeutung über Objekt oder Aktivierung des Testbe- Ein aktivierter Test-Mode wir automatisch nach Ablauf der eingestellten Zeit beendet und triebs Fernsteuerung, der Melder neu gestartet. Siehe Seite 39 Kapitel 6 für die Beschreibung der Test-Modi. max. -
Seite 19: Helligkeitsmessung
Präsenzmelder thePrema P360 KNX 2.4.3 Helligkeitsmessung Parametername Werte Bedeutung Quelle Helligkeitsmessung intern Der Präsenzmelder misst mittels interner Lichtmessung das Kunst- und Tageslicht. Der Helligkeitswert muss über das Objekt 10/21 zugeführt werden. Die optimale Zykluszeit extern beträgt etwa 1 s oder bei Änderungen grösser 5%. Auswahl Lichtmessung Lichtmessung Wird nur Kanal C1 Licht verwendet, so kann die Lichtmessung frei ausgewählt werden. Zur Auswahl stehen Innen, Mitte, Fenster oder Integral. -
Seite 20: Kanal C1 Licht
Präsenzmelder thePrema P360 KNX Parametername Werte Bedeutung Helligkeitswert senden bei >5% ... >80% Der Helligkeitswert wird gesendet, wenn sich der gemessene Wert seit der letzten Über- Änderung mittlung um mindestens den parametrierten Wert verändert hat. Die Änderung ist von der Zeitdauer, in der diese stattfindet, unabhängig. -
Seite 21: Detaileinstellungen Kanal C1 Licht Schalten
Präsenzmelder thePrema P360 KNX Parametername Werte Bedeutung Energiesparmodus Die Auswahl "ECO" sorgt für optimales Schaltverhalten des Präsenzmelders. Die Nachlauf- zeit passt sich selbstlernend dem Benutzerverhalten an. Der eingestellte Wert wird nicht unterschritten. Die Auswahl "ECO plus" sorgt für maximale Energieeinsparung. Die eingestellte Nachlauf- ECO plus zeit bleibt unverändert, kein Selbstlerneffekt. -
Seite 22: Detaileinstellungen Kanal C1 Licht Konstantlichtregelung
Präsenzmelder thePrema P360 KNX Parametername Werte Bedeutung Stand-by Zeit Licht Der Parameter ist sichtbar, wenn Parameter <Beleuchtung dimmbar im Schaltbetrieb> auf "ja" eingestellt ist. inaktiv Die Stand-by Funktionalität steht nicht zur Verfügung. aktiv Die Stand-by Funktionalität steht zur Verfügung und die Parameter werden eingeblendet. Dauer Stand-by Zeit Licht Der Parameter ist sichtbar, wenn Parameter <Stand-by Zeit Licht> auf "aktiv" eingestellt ist. 30 s – 60 min Die Stand-by Zeit bewirkt, dass die beiden Lichtgruppen nach dem Ablauf der Nachlaufzeit auf den eingestellten Stand-by Dimmwert gedimmt werden, statt auszuschalten. Die Stand- by Zeit ist zwischen 30 Sekunden und 60 Minuten einstellbar. 30 min Standardwert on Mit Stand-by on bleibt die Beleuchtung dauerhaft auf Stand-by. Steigt die Raumhelligkeit über den Helligkeits-Sollwert, schaltet die Beleuchtung bei <Energiesparmodus>... - Seite 23 Präsenzmelder thePrema P360 KNX Parametername Werte Bedeutung Einschalt-Dimmwert 30% … 100% Der Parameter ist sichtbar, wenn Parameter <Beginn Regelung mit> auf „Wert-Tele- gramm“ und Parameter <Startverhalten Regelung> auf „ohne 4-bit Stopp-Telegramm“ eingestellt ist. Beim Start des Reglers wird die Beleuchtung auf den eingestellten <Einschalt-Dimmwert> eingeschaltet und die Regelung erfolgt ab diesem Wert.
-
Seite 24: Detaileinstellungen Kanal C1 Licht Konstantlichtregelung Ohne Präsenzeinfluss
Präsenzmelder thePrema P360 KNX Parametername Werte Bedeutung Stand-by Dimmwert Der Parameter ist sichtbar, wenn Parameter <Stand-by Zeit Licht> auf "aktiv" eingestellt ist. 1% – 25% Die Dimmwerte für Stand-by sind in Stufen von 1% bis 25% wählbar. Standardwert. Ausgangswert Kanal C1 alle 1 min .. 60 min Aktueller Ausgangswert Kanal C1 wird zyklisch mit ausgewählter Zeit gesendet. zyklisch senden Hinweis: Wird die Beleuchtung mit einem Taster oder Fernbedienung durch Dimmen heller/ dunkler (dimmbare Beleuchtung) oder Ausschalten manuell übersteuert, wird der Aus- nein gangswert NICHT mehr zyklisch gesendet! Hinweis: Dieser Parameter hat keine Funktion bei Präsenzmeldern mit einer Software Ver- sion 00 00. Die Software Version kann über das Objekt 53 abgefragt werden. Siehe Seite 14 Kapitel 2.3.4. -
Seite 25: Sperrfunktion Kanal C1 Licht
Präsenzmelder thePrema P360 KNX Parametername Werte Bedeutung Standard Regelbereich Regelbereich:10% bis 100%. Benutzerdefiniert Die untere und obere Begrenzung des Regelbereichs kann benutzerdefiniert eingestellt werden. Die Parameterseite <Untere Begrenzung der Regelung> und <Obere Begrenzung der Regelung> werden eingeblendet. Untere Begrenzung der 1% .. 25% Regelung 10% Standardwert Obere Begrenzung der 70% .. 100% Regelung 100% Standardwert Ausschalten bei genü-... -
Seite 26: Kanal C2 Licht
Präsenzmelder thePrema P360 KNX Verhalten bei EIN-Telegramm Bei Beginn der Sperrung wird ein EIN-Telegramm gesendet. Beginn der Sperre AUS-Telegramm Bei Beginn der Sperrung wird ein AUS-Telegramm gesendet. kein Telegramm Bei Beginn der Sperrung wird kein Telegramm gesendet. Wert X% senden Beim Schaltbetrieb mit dimmbarer Beleuchtung oder Konstantlichtregelung kann ausserdem ein Wert zwischen 10% und 100% gesendet werden. -
Seite 27: Detaileinstellungen Kanal C2 Licht Schalten
Präsenzmelder thePrema P360 KNX Parametername Werte Bedeutung Alternativer Helligkeits- Der Parameter ist sichtbar, wenn <Auswahl Helligkeits-Schalt-/Sollwert> aktiv ist. Schalt-/Sollwert Mit dem Bus-Objekt 23 kann während dem Betrieb zwischen den Helligkeits-Schalt-/Soll- werten umgeschaltet werden. 5–3000 lx Der alternative Helligkeits-Schalt-/Sollwert ist zwischen 5–3000 lx in Stufen einstellbar. 400 lx Standardwert Hinweis: Passt der alternativer Helligkeits-Schalt-/Sollwert nicht zum aktuell eingestellten... -
Seite 28: Detaileinstellungen Kanal C2 Licht Konstantlichtregelung Ohne Präsenzeinfluss
Präsenzmelder thePrema P360 KNX 2.4.12 Detaileinstellungen Kanal C2 Licht Konstantlichtregelung ohne Präsenzeinfluss Die Parameter sind sichtbar, wenn beim Parameter <Funktion Kanal C2 Licht> "Konstantlichtregelung ohne Präsenzeinfluss" eingestellt ist. Siehe Seite 17 Kapitel 2.4.1. Parametername Werte Bedeutung Beginn Regelung mit werden von Kanal C1 Siehe Seite 24 Kapitel 2.4.7 "Detaileinstellungen Kanal C1 Licht Konstantlichtregelung Licht übernommen ohne Präsenzeinfluss" Parameter <Beginn Regelung mit> Startverhalten Regelung werden von Kanal C1 Siehe Seite 24 Kapitel 2.4.7 "Detaileinstellungen Kanal C1 Licht Konstantlichtregelung... -
Seite 29: Objekte Kanal C4, C5 Präsenz
Präsenzmelder thePrema P360 KNX 2.4.15 Objekte Kanal C4, C5 Präsenz Die Parameter-Seite ist sichtbar, wenn beim Parameter <Funktion Kanal C4 - Präsenz> bzw. <Funktion Kanal C5 - Präsenz> "aktiv" eingestellt ist. Siehe Seite 17 Kapitel 2.4.1. Parametername Werte Bedeutung Telegrammart C4.1, C4.2 Schaltbefehl Es stehen 5 Telegrammarten zur Auswahl Telegrammart C5.1, C5.2... -
Seite 30: Sperrfunktion Kanal C4, C5 Präsenz
Präsenzmelder thePrema P360 KNX 2.4.16 Sperrfunktion Kanal C4, C5 Präsenz Die Parameter-Seite ist sichtbar, wenn beim Parameter <Sperrfunktion aktivieren> "ja" eingestellt ist. Siehe Seite 29 Kapitel 2.4.15. Parametername Werte Bedeutung Sperrtelegramm sperren mit EIN- Mit einem EIN-Telegramm werden die Kanäle C4, C5 Präsenz gesperrt, mit einem AUS-Tele- Telegramm gramm entsperrt. -
Seite 31: Fernbedienung
Präsenzmelder thePrema P360 KNX 2.4.18 Fernbedienung Parametername Werte Bedeutung Zuweisung Damit die Kanäle Licht oder externe Kanäle bedient werden können, müssen IR-Gruppenadressen die IR-Gruppenadresse des Präsenzmelders und der Benutzer-Fernbedienung theSenda S übereinstimmen. Für Detailinformationen zur Anwendung der IR-Gruppenadressen siehe Seite 40 Kapitel 7 „Benutzer-Fernbedienung theSenda S“. In der ETS muss die gleiche Angabe der IR-Gruppenadresse definiert werden, welche auf der Benutzer-Fernbedienung theSenda S eingestellt ist. Kanal C1 Licht Obere Tastenreihe theSenda S Schalten oder Dimmen Lichtgruppe C1 (Sichtbar wenn Kanal C1 aktiviert) -
Seite 32: Szenen
Präsenzmelder thePrema P360 KNX 2.4.19 Szenen Parametername Werte Bedeutung Szenensteuerung Der Präsenzmelder besitzt einen einfachen, internen Szenebaustein. In einer Szene werden Werte (Ein, Aus bei Schaltbetrieb, Prozent-Werte bei Konstant- lichtregelung) für die Ausgänge Licht gespeichert. Beenden - Abwesend - Licht einschalten mit Fernbedienung oder Taster (mit der Benutzer-Fernbe- dienung theSenda S nur Kanal C1 und C2 möglich) Interne Szenen verwenden Der Parameter <Szenen vorgeben mit>... -
Seite 33: Szenenfunktionen
Präsenzmelder thePrema P360 KNX 2.4.20 Szenenfunktionen Mit dem Empfang und der Übereinstimmung einer Szenen-Nummer können die Lichtkanäle des Präsenzmelders gesperrt oder das Verhalten weiter- führend beeinflusst werden. Der Präsenzmelder kann definiert gesperrt werden: - für eine definierte Zeitdauer - bis der Präsenzmelder entsperrt wird Siehe Parameter <Gültigkeit der Sperrung> Parametername Werte Bedeutung Szenefunktion 1 Das Verhalten des Präsenzmelders kann mit 8 unterschiedlichen Szenenfunk- tionen gesteuert werden. -
Seite 34: Manuelle Bedienung Mit Der Funktion Schalten Mit Dimmbarer Beleuchtung
Präsenzmelder thePrema P360 KNX Manuelle Bedienung mit der Funktion Schalten mit dimmbarer Beleuchtung Wird die Beleuchtung mit der <Funktion Kanal C1/C2 - Licht> "Licht Schalten" und <Beleuchtung dimmbar im Schaltbetrieb> "ja" manuell bedient, zeigt der Präsenzmelder das folgende Verhalten: Bedienung mit Taster Verhalten der Beleuchtung / des Präsenzmelders EIN-Telegramm Die Beleuchtung wird mit einem EIN-Telegramm auf das Objekt 0/11 eingeschaltet. -
Seite 35: Manuelle Bedienung Mit Der Funktion Konstantlichtregelung Ohne Präsenzeinfluss
Präsenzmelder thePrema P360 KNX Manuelle Bedienung mit der Funktion Konstantlichtregelung ohne Präsenzeinfluss Wird die Beleuchtung mit der <Funktion Kanal C1/C2 - Licht> "Konstantlichtregelung ohne Präsenzeinfluss" manuell bedient, zeigt der Präsenzmel- der das folgende Verhalten: Bedienung mit Taster Verhalten der Beleuchtung / des Präsenzmelders EIN-Telegramm Die Beleuchtung wird mit einem EIN-Telegramm auf das Objekt 0/11 eingeschaltet. Die Konstantlichtrege- lung wird aktiviert. -
Seite 36: Parallelschaltung
Es ist darauf zu achten, dass die Nachlaufzeit niemals kürzer gewählt wird als der Abstand zwischen zwei Telegrammen, um ein unerwünschtes Abschalten zu verhindern. Die Parallelschaltung ist kompatibel mit sämtlichen thebenHTS KNX Präsenzmeldern. 1103079502 / 02.2016 © Theben HTS AG Seite 36 von 57 Technische Änderungen und Druckfehler vorbehalten. -
Seite 37: Helligkeits-Sollwert / Konstantlichtregelung
Präsenzmelder thePrema P360 KNX Helligkeits-Sollwert / Konstantlichtregelung Einstellen des Helligkeits-Sollwertes Der Helligkeits-Sollwert definiert die minimal gewünschte Helligkeit. Die aktuell vorherrschende Helligkeit wird unterhalb des Präsenzmelders gemessen. Liegt die vorherrschende Helligkeit unterhalb des Sollwertes, wird das Licht, sofern Präsenz erkannt, eingeschaltet. Der Raum-Korrekturfaktor ist ein Mass für den Unterschied der Helligkeitsmessung an der Decke und derjenigen auf der Arbeitsfläche. -
Seite 38: Konfiguration Der Schalt-/Dimmaktoren Und Dali-Gateways Für Konstantlichtregelung
Präsenzmelder thePrema P360 KNX Konfiguration der Schalt-/Dimmaktoren und DALI-Gateways für Konstantlichtregelung 5.2.1 Empfohlene Konfiguration Zur optimalen Funktion der Konstantlichtregelung ist die folgende Parametrierung der Aktoren empfehlenswert: Zeitdauer für den Durchlauf des Dimmbereichs (0%-100%) 10 Sekunden Dimmwerte anspringen oder andimmen andimmen Dimmwerte sofort übernehmen sofort Ausschalten durch Dimmen möglich Nein Einschalten durch Dimmen möglich Untere Dimmgrenze Minimum Obere Dimmgrenze... -
Seite 39: Test-Modi
Präsenzmelder thePrema P360 KNX Test-Modi Der thePrema P360 KNX verfügt über zwei Test-Modi. • Test-Präsenz, Seite 39 Kapitel 6.1 • Test-Licht, Seite 39 Kapitel 6.2 Test-Präsenz Der Test-Präsenz dient der Überprüfung der Präsenzerfassung und der Parallelschaltung. - Steuerbefehl Test-Präsenz «Ein» mit der Management-Fernbedienung «SendoPro 868-A» oder Installations-Fernbe- Aktivieren dienung "theSenda P"... -
Seite 40: Befehle Und Änderbare Parameter
Präsenzmelder thePrema P360 KNX Anzeige der LED Beschreibung Blinken, 5 s Aus / 0.3 s Ein Die LED blinkt, solange der Test-Licht aktiv ist. Testverhalten Der Präsenzmelder verhält sich 100% wie im Normal-Betrieb, nur die Reaktion auf hell/dunkel ist schneller. Damit kann die Helligkeitsschwelle und auch das adaptive Verhalten geprüft werden. -
Seite 41: Beispiele Von Eingestellten Ir-Gruppenadressen
Präsenzmelder thePrema P360 KNX Beispiele von eingestellten IR-Gruppenadressen Thema Kapitel / Seite Ein Präsenzmelder, zwei Licht-Kanäle 7.3.1 Seite 41 Zwei Präsenzmelder, je ein Licht-Kanal und Jalousien 7.3.2 Seite 42 Zwei Präsenzmelder, zwei Lichtkanäle 7.3.3 Seite 43 Zwei Präsenzmelder, mit einem und zwei internen Lichtkanälen 7.3.4 Seite 44 7.3.1 Ein Präsenzmelder, zwei Licht-Kanäle Beschreibung... -
Seite 42: Zwei Präsenzmelder, Je Ein Licht-Kanal Und Jalousien
Präsenzmelder thePrema P360 KNX 7.3.2 Zwei Präsenzmelder, je ein Licht-Kanal und Jalousien Beschreibung Mit einer Benutzer-Fernbedienung theSenda S werden je ein Lichtkanal von zwei Präsenzmeldern sowie der Jalousie-Kanal eines Präsenzmelders manuell angesteuert. Mit dem Kanal 1 der theSenda S werden die jeweiligen Kanäle C1 Licht der beiden Präsenzmelder angesteuert. Da beide Lichtkanäle mit derselben IR-Gruppenadresse angesteuert werden, ist eine gegenseitige Beeinflussung der Lichtkanäle mög- lich. -
Seite 43: Zwei Präsenzmelder, Zwei Lichtkanäle
Präsenzmelder thePrema P360 KNX 7.3.3 Zwei Präsenzmelder, zwei Lichtkanäle Beschreibung Mit einer Benutzer-Fernbedienung theSenda S wird je ein Lichtkanal von zwei Präsenzmeldern manuell angesteuert. Mit dem Kanal 1 der theSenda S wird der Kanal C1 Licht des Präsenzmelders Master 1 angesteuert. Mit dem Kanal 2 der theSenda S wird der Kanal C1 Licht des Präsenzmelders Master 2 angesteuert. -
Seite 44: Zwei Präsenzmelder, Mit Einem Und Zwei Internen Lichtkanälen
Präsenzmelder thePrema P360 KNX 7.3.4 Zwei Präsenzmelder, mit einem und zwei internen Lichtkanälen Beschreibung Die Lichtkanäle von zwei Präsenzmeldern werden durch zwei Benutzer-Fernbedienungen theSenda S getrennt beeinflusst. Mit dem Kanal 1 der theSenda S 1 wird der Kanal C1 Licht des Präsenzmelders Master 1 angesteuert. Mit dem Kanal 1 der theSenda S 2 wird der Kanal C1 Licht des Präsenzmelders Master 2 angesteuert. Mit dem Kanal 2 der theSenda S 2 wird der Kanal C2 Licht des Präsenzmelders Master 2 angesteuert. -
Seite 45: Störungsbeseitigung
Präsenzmelder thePrema P360 KNX Störungsbeseitigung Störung / Fehler Ursache Licht schaltet nicht ein bzw. Licht schal- Luxwert zu tief eingestellt; Melder auf Halbautomat eingestellt; Licht wurde manuell per Taster oder tet aus bei Anwesenheit und Dunkelheit mit theSenda S ausgeschaltet; Person nicht im Erfassungsbereich; Hinderniss(e) stören Erfassung; Nachlaufzeit zu kurz eingestellt Licht brennt bei Anwesenheit trotz Luxwert zu hoch eingestellt;... -
Seite 46: Anhang
Präsenzmelder thePrema P360 KNX Anhang Typische Anwendungsbeispiele Thema Kapitel / Seite Präsenz- und helligkeitsabhängiges Schalten von Licht 9.1.1 Seite 46 Präsenz- und helligkeitsabhängiges Schalten von Licht, zusätzliche manuelle Übersteuerung per Taster 9.1.2 Seite 47 Präsenz- und helligkeitsabhängiges Schalten von Licht mit zwei Lichtgruppen in einem Raum 9.1.3 Seite 48 Präsenz- und helligkeitsabhängiges Schalten mit zusätzlicher Heizungssteuerung 9.1.4 Seite 49... -
Seite 47: Präsenz- Und Helligkeitsabhängiges Schalten Von Licht, Zusätzliche Manuelle Übersteuerung Per Taster
Präsenzmelder thePrema P360 KNX 9.1.2 Präsenz- und helligkeitsabhängiges Schalten von Licht, zusätzliche manuelle Übersteuerung per Taster Beschreibung Der Präsenzmelder schaltet die Beleuchtung. Zusätzlich kann die Beleuchtung manuell ein- und ausgeschaltet werden. Beim Einschalten des Lichts mit dem Taster erhält der Benutzer bei Anwesenheit während 30 Minuten Licht, danach über- nimmt der Präsenzmelder wieder die Steuerung. -
Seite 48: Präsenz- Und Helligkeitsabhängiges Schalten Von Licht Mit Zwei Lichtgruppen In Einem Raum
Präsenzmelder thePrema P360 KNX 9.1.3 Präsenz- und helligkeitsabhängiges Schalten von Licht mit zwei Lichtgruppen in einem Raum Beschreibung Der Präsenzmelder schaltet zwei Lichtgruppen, eine in Fensternähe, die zweite im Rauminnern. Die Lichtgruppe in Fenster- nähe wird vom Präsenzmelder aufgrund des höheren Tagelichtanteils früher ausgeschaltet als diejenige im Rauminnern und kann dadurch Energie eingesparen. -
Seite 49: Präsenz- Und Helligkeitsabhängiges Schalten Mit Zusätzlicher Heizungssteuerung
Präsenzmelder thePrema P360 KNX 9.1.4 Präsenz- und helligkeitsabhängiges Schalten mit zusätzlicher Heizungssteuerung Beschreibung Neben dem präsenz- und tageslichtabhängigen Schalten von einer oder zwei Lichtgruppen wird der Ausgang Präsenz des Melders zusätzlich zur Heizungssteuerung genutzt. Der Ausgang ist mit einer Einschaltverzögerung konfiguriert. In grösseren Räumen lässt sich diese Schaltung mit zusätzlichen Präsenzmeldern (Master oder Slave) erweitern. Geräte thePrema P360 KNX (Best. - Seite 50 Präsenzmelder thePrema P360 KNX Parameter thePrema P360 KNX Parameterseite Parameter Einstellung Allgemein Betriebsart Master Betriebsart Master Einzelschaltung Funktion Kanal C1 - Licht Licht schalten.. Funktion Kanal C2 - Licht inaktiv Funktion Kanal C4 - Präsenz aktiv.. Kanal C1 - Licht Funktionsart Vollautomat Helligkeits-Schaltwert...
-
Seite 51: Konstantlichtregelung
Präsenzmelder thePrema P360 KNX 9.1.5 Konstantlichtregelung Beschreibung Präsenzmelder mit Konstantlichtregelung regeln die Beleuchtung in Abhängigkeit des natürlichen Tageslichts, wenn Personen im Raum anwesend sind. Bei sinkendem Tageslichtanteil wird das Kunstlicht automatisch heller gedimmt, bei steigendem Tageslichtanteil wird das Kunstlicht automatisch dunkler gedimmt und schlussendlich ausgeschaltet. Wird der Raum verlassen, wird die Beleuchtung automatisch auf den Stand-by-Dimmwert gedimmt. -
Seite 52: Konstantlichtregelung, Zusätzliche Manuelle Übersteuerung Per Taster
Präsenzmelder thePrema P360 KNX 9.1.6 Konstantlichtregelung, zusätzliche manuelle Übersteuerung per Taster Beschreibung Der Präsenzmelder regelt die Beleuchtung (siehe Anwendungsbeispiel Seite 51 Kapitel 9.1.5). Zusätzlich kann die Beleuch- tung manuell geschaltet und gedimmt werden. Dimmen per Taster stoppt die Regelung. Der Präsenzmelder bleibt für die Dauer der Anwesenheit auf dem eingestellten Dimmwert. - Seite 53 Präsenzmelder thePrema P360 KNX Parameter thePrema P360 KNX Parameterseite Parameter Einstellung Allgemein Betriebsart Master Betriebsart Master Einzelschaltung Funktion Kanal C1 - Licht Konstantlichtregelung.. Kanal C1 - Licht Funktionsart Vollautomat Helligkeits-Sollwert 500 lx (z.B. für Büroanwendung) Nachlaufzeit Licht 10 min (gemäss Kundenwunsch) Kanal C1 - Licht / Detaileinstellungen Stand-by Zeit Licht aktiv..
-
Seite 54: Konstantlichtregelung Mit Zwei Lichtgruppen
Präsenzmelder thePrema P360 KNX 9.1.7 Konstantlichtregelung mit zwei Lichtgruppen Beschreibung Die Konstantlichtregelung regelt die Beleuchtung in Abhängigkeit des natürlichen Tageslichts (siehe Beispiel 9.1.5). Zur besseren Ausnutzung des Tageslichts in Fensternähe ist die Beleuchtung in zwei Lichtgruppen aufgeteilt. Die beiden Licht- gruppen sind separat schaltbar und werden getrennt geregelt. - Seite 55 Präsenzmelder thePrema P360 KNX Parameter thePrema P360 KNX Parameterseite Parameter Einstellung Allgemein Betriebsart Master Betriebsart Master Einzelschaltung Funktion Kanal C1 - Licht Konstantlichtregelung.. Funktion Kanal C2 - Licht Konstantlichtregelung.. Kanal C1 - Licht Funktionsart Vollautomat Helligkeits-Sollwert 500 lx (z.B. für Büroanwendung) Nachlaufzeit Licht 10 min (gemäss Kundenwunsch) Kanal C1 - Licht / Detaileinstellungen...
-
Seite 56: Master - Slave Parallelschaltung
Präsenzmelder thePrema P360 KNX 9.1.8 Master - Slave Parallelschaltung Beschreibung Zur Abdeckung von grösseren Flächen, beispielsweise Grossraumbüros oder Korridore, werden mehrere Präsenzmelder mit- einander verbunden. Ein Gerät wird als Master, die anderen als Slaves eingesetzt. Die Slaves triggern den Master bei erkannter Bewegung. Sämtliche Einstellungen, etwa Verzögerungszeiten und Helligkeits- schwellen, werden im Master parametriert. Die Master-Slave Parallelschaltung kann unabhängig davon eingesetzt werden, ob der Master eine oder zwei Lichtgruppen schaltet oder in Konstantlichtregelung betreibt. -
Seite 57: Master - Master Parallelschaltung
Präsenzmelder thePrema P360 KNX 9.1.9 Master - Master Parallelschaltung Beschreibung Zur Abdeckung von grösseren Räumen mit unterschiedlichen Lichtverhältnissen, beispielsweise Grossraumbüros, werden mehrere Master - Präsenzmelder miteinander verbunden. Jeder Master betreibt seine Lichtgruppe gemäss seiner Lichtmessung und Einstellungen. Sie tauschen die Präsenz unter- einander aus.
