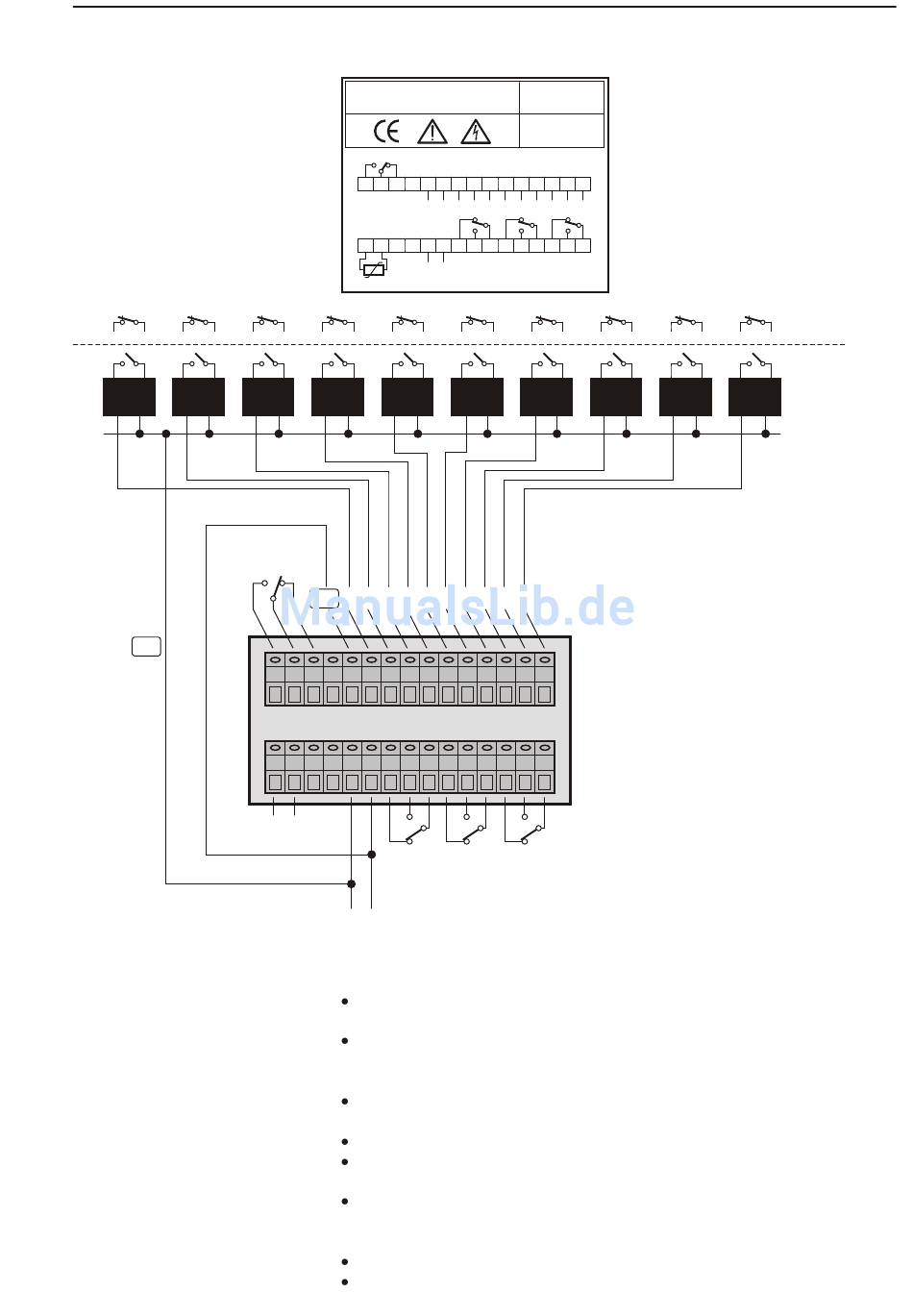

Anschlussbild

Gerät Gerät
10 9
A1
MPR-SMK 28/08/08
Das richtige Schaltbild für Ihren MPR-SMK finden Sie auf der Gehäuseober-
seite und auf der Gehäuserückseite über den Anschlussklemmen.
MPR-SMK-A-3-KT-A KTY 81-210
KS
16 17 18 19
Ks = 230 V
10A AC1
1 2 3 4
24V AC
KTY
50..60Hz
Gerät Gerät Gerät
8 7 6
KS
A2
10 9 8 7 6 5 4 3 2 1
16 17 18 19 20 21 22 23 24
1 2 3 4 5 6 7 8
Fühler
K1
Betriebs-
spannung

Anschlusshinweise

Achten Sie darauf, dass die anzuschließende Betriebsspannung
mit der Betriebsspannung des Gerätes übereinstimmt !
Externe- zu überwachende- Geräte gemäß dem Anschlussbild
anklemmen. Das Potential von Anschluss A1 muss auf einen
potentialfreien Kontakt des jeweiligen Gerätes geführt werden.
Verbinden Sie A2 gemäß dem Anschlussbild, die obere mit der
unteren Anschlussklemme.
Alarmgeber an dem Störmeldekontakt KS anschließen.
Heiz- und Kühlaggregate gemäß dem entsprechenden Schaltbild
an die Reglerkontakte (K1..K3 evtl. KS) anklemmen.
Betriebsspannung anlegen.
Beachten Sie folgende Hinweise:
Verwenden Sie Kabelendhülsen
Verlegen Sie alle Kabel scheuerfrei und ohne Knickstellen.
__.__.____
Störmeldeeingänge 21..30 nur mit Phase L1 ansteuern !!
20 21 22 23 24 25 26 27 28 29 30
N
K1 K2 K3
5 6 7 8 9 10 11 12 13 14 15
K1..K3 = 230 V 10A AC1
A1 A2
Gerät Gerät
5 4
Störmeldeeingänge
25 26 27 28 29 30
9 10 11 12 13 14 15
K2 K3
Bedruckung des Anschlussbildes
kann je nach Bestellung abweichen!
Gerät Gerät Gerät
3 2 1
A1 = Positive Betriebsspannung / Phase
A2 = Masse / Nulleiter
K1..K3 = Reglerkontakte
KS = je nach Konfiguration
- Reglerkontakt
- Störmeldekontakt
- Störmelde- und Alarmkontakt für
Über- oder Untertemperatur
Fehlermeldung
bei "low" Signal
Fehlermeldung
bei "high" Signal
Seite 8
