Funktionsbeschreibung

MPR-SMK 28/08/08

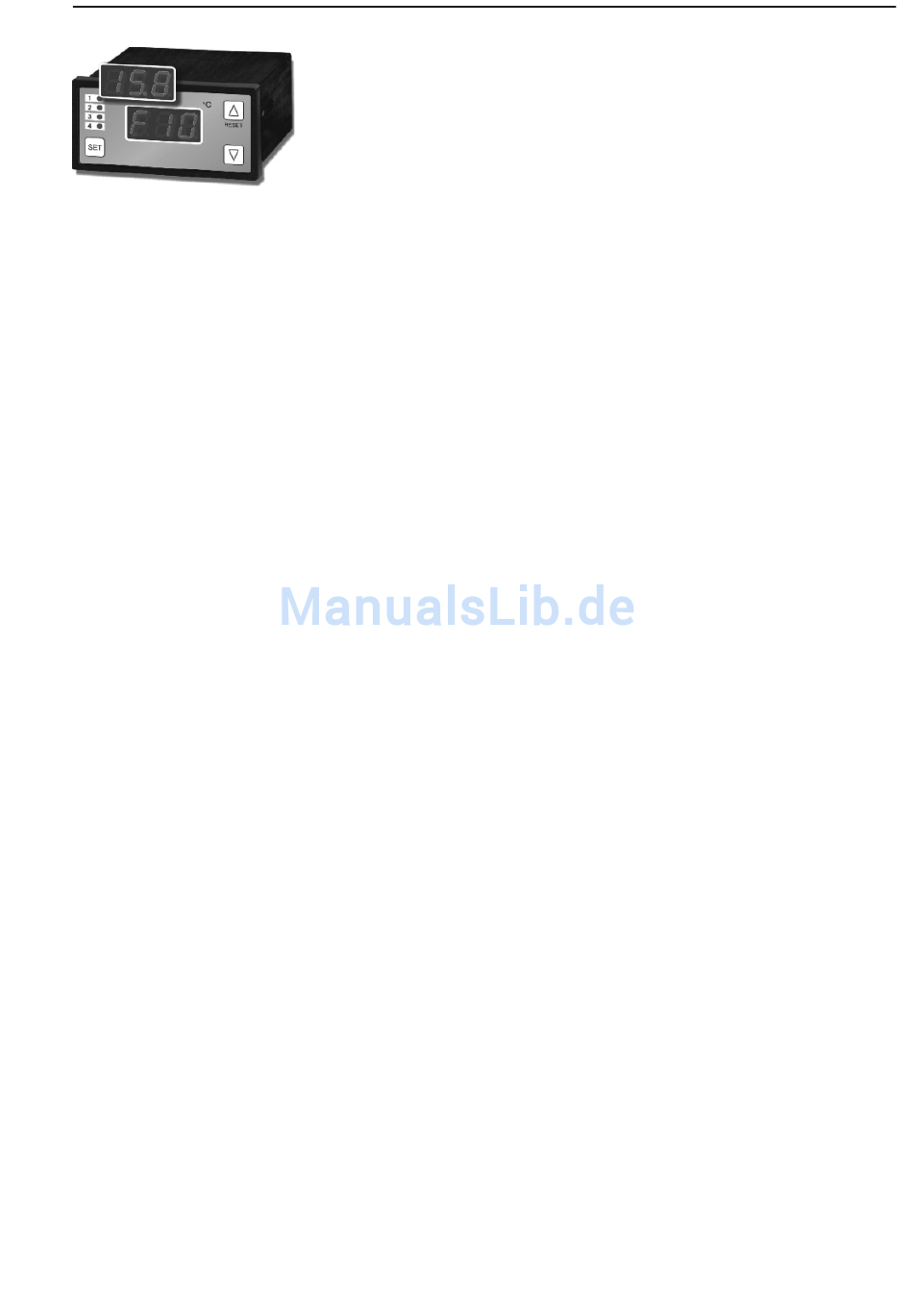

Die mikroprozessorgesteuerten Temperaturregler mit integriertem
Störmelder der Typenreihe 'MPR-SMK' sind Kombigeräte, welche zur
Steuerung von Heiz- und Kühlvorgängen dienen und gleichzeitig die
Funktion von bis zu zehn angeschlossenen externen Komponenten
überwachen können.
Reglereinheit
Je nach Anzahl der Schaltstufen verfügt die Reglereinheit über 1 bis 3
Relaiskontakte zur Steuerung von Kompressoren, Heizungen,
Alarmgebern, Lüftern etc.
Die aktuell gemessene Temperatur des Mediums wird permanent auf
dem Display angezeigt. Weicht die gemessene Temperatur von der
eingestellten Soll-Temperatur um den Wert der Hysterese ab, wird
jeweils der entsprechende Relaiskontakt geschaltet.
Funktionen wie z.B. einstellbare Mindestpausen- und -aktionszeiten für
jede Schaltstufe des Gerätes ermöglichen eine individuelle Anpassung
auf die verschiedenen Gegebenheiten der Anlagen.
Die Bedienung und die Voreinstellung des Reglers werden in drei
Bedienungsebenen unterteilt. Die Zugangsberechtigung für jede der
Ebenen ist vom Anlagenbauer festzulegen.
In der ersten Bedienungsebene - der Arbeitsebene - lässt sich per
Tastendruck die eingestellte Soll-Temperatur für den Relaiskontakt K1
anzeigen und verändern. (Das Verändern dieser Soll-Temperatur lässt
sich für die Arbeitsebene sperren.)
Je nach Konfiguration aktiviert der Regler bei Über- oder Unter-
temperatur ein Relais, welches gleichzeitig das Störmelderelais für die
Störmeldeeinheit ist (Temperaturalarm).
Störmeldeeinheit
Der MPR-SMK verfügt über 10 Störmeldeeingänge, die zur Überwa-
chung von kleinen und mittelgroßen Steuerungsanlagen dienen. Die
Störmeldeeingänge sind galvanisch über Optokoppler-Eingänge von
der internen Elektronik des MPR-SMK getrennt. Durch eine Vielzahl von
Einstellmöglichkeiten lassen sich auch hier umfangreiche Überwa-
chungsaufgaben bewältigen.
Störmeldungen werden im Display durch einen Fehlercode blinkend -
abwechselnd mit der aktuellen Medientemperatur - angezeigt.
Zusätzlich erfolgt eine Sammelstörmeldung über ein Relais. Das Relais
kann als reines Störmelderelais oder gemeinsam als Alarmrelais für
Über- oder Untertemperatur genutzt werden.
Eingehende Störungen werden nach Behebung durch Betätigen der
RESET-Taste quittiert, wodurch der Regler in den Normalbetrieb
zurückversetzt wird.
