Demontage Des Fleisch-Messkopfs - Vitalograph 6800 Pneumotrac Benutzerhandbuch

Alle äußeren Teile des Vitalograph Pneumotrac müssen gereinigt
werden, d. h., sichtbare Partikel sind zu entfernen. Die Messkopfteile,
welche mit dem getesteten Patienten in Berührung kommen, müssen
zudem desinfiziert werden. Ein Spirometer ist nicht als „steriles Gerät"
konzipiert.
Die Definition von Reinigung und Desinfektion folgt den Bestimmungen
„Sterilization, Disinfection and Cleaning of Medical Equipment:
Guidance on Decontamination from the Microbiology Committee to
Department of Health Medical Devices Directorate, 1996".
Empfehlungen für chemische Desinfektionsmittel sind der PHLS-
Publikation „Chemical Disinfection In Hospitals 1993" entnommen.

Demontage des Fleisch-Messkopfs

1. Ziehen Sie Konus und Deckel vom Messkopf ab.
2. Nehmen Sie die Filtersiebe aus Konus und Deckel heraus und
entsorgen diese.
3. Um das
herauszunehmen, stellen Sie dieses so auf eine harte, ebene
Oberfläche, dass der dunkle, sichtbare O-Ring des Fleisch-
Elements nach oben zeigt. Umfassen Sie mit Daumen und
Zeigefinger das Messkopfgehäuse und drücken es nach unten.
Durch anschließendes Drehen und Ziehen werden die Teile
getrennt.
Seite 11 von27
Fleisch-Element

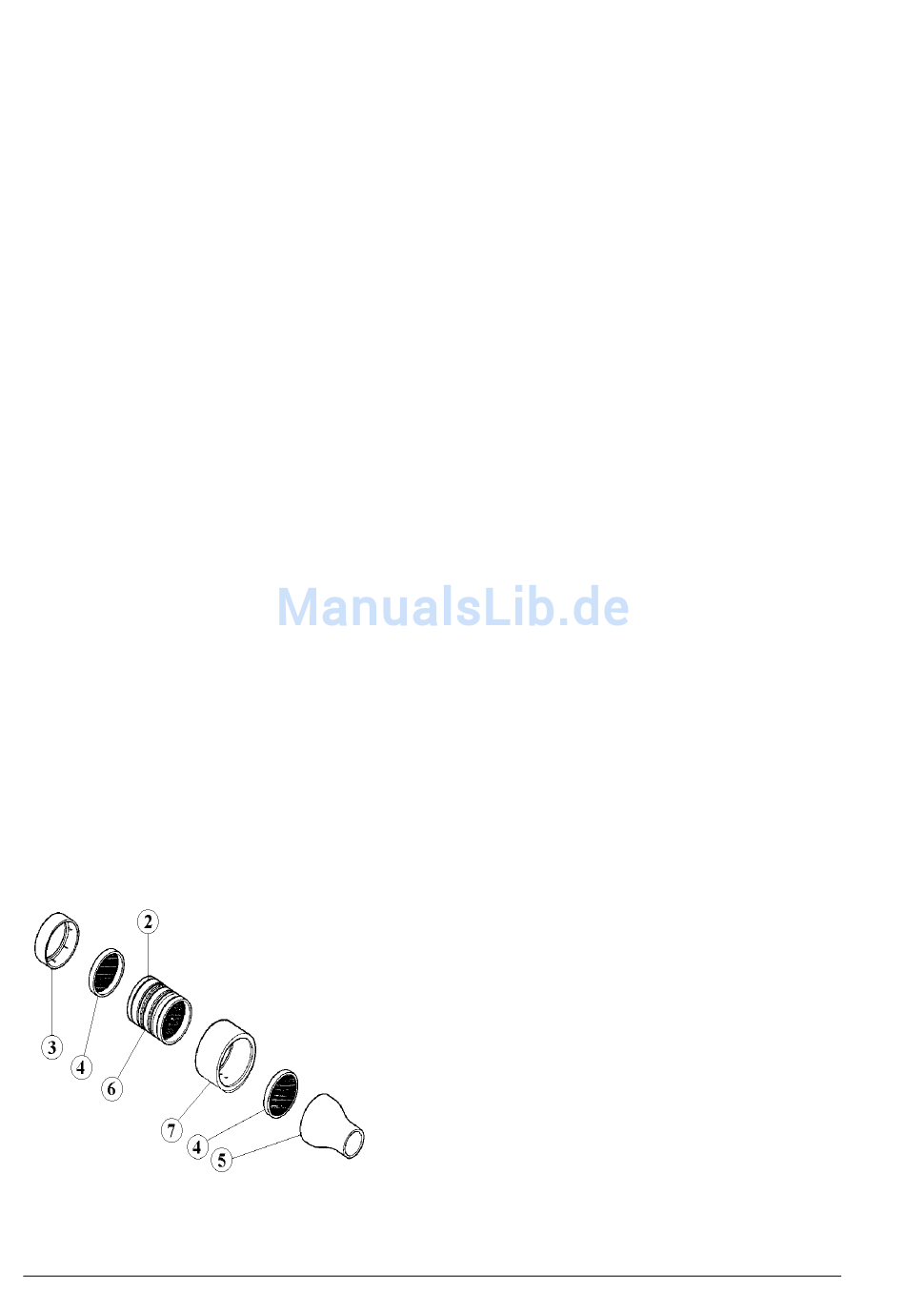

Abbildung 2: Messkopfmontage
Vitalograph Pneumotrac Benutzerhandbuch
aus dem
1. Kompletter Messkopf – 61030
2. O-Ringe – 2120013
3. Messkopfdeckel – 62006SPR
4. Filtersiebe – 42084
5. Messkopfkonus – 62019SPR
6. Fleisch-Element – 62055SPR
7. Messkopfgehäuse – 61020
07147
Version 6
Messkopfgehäuse
DT_0006-6
