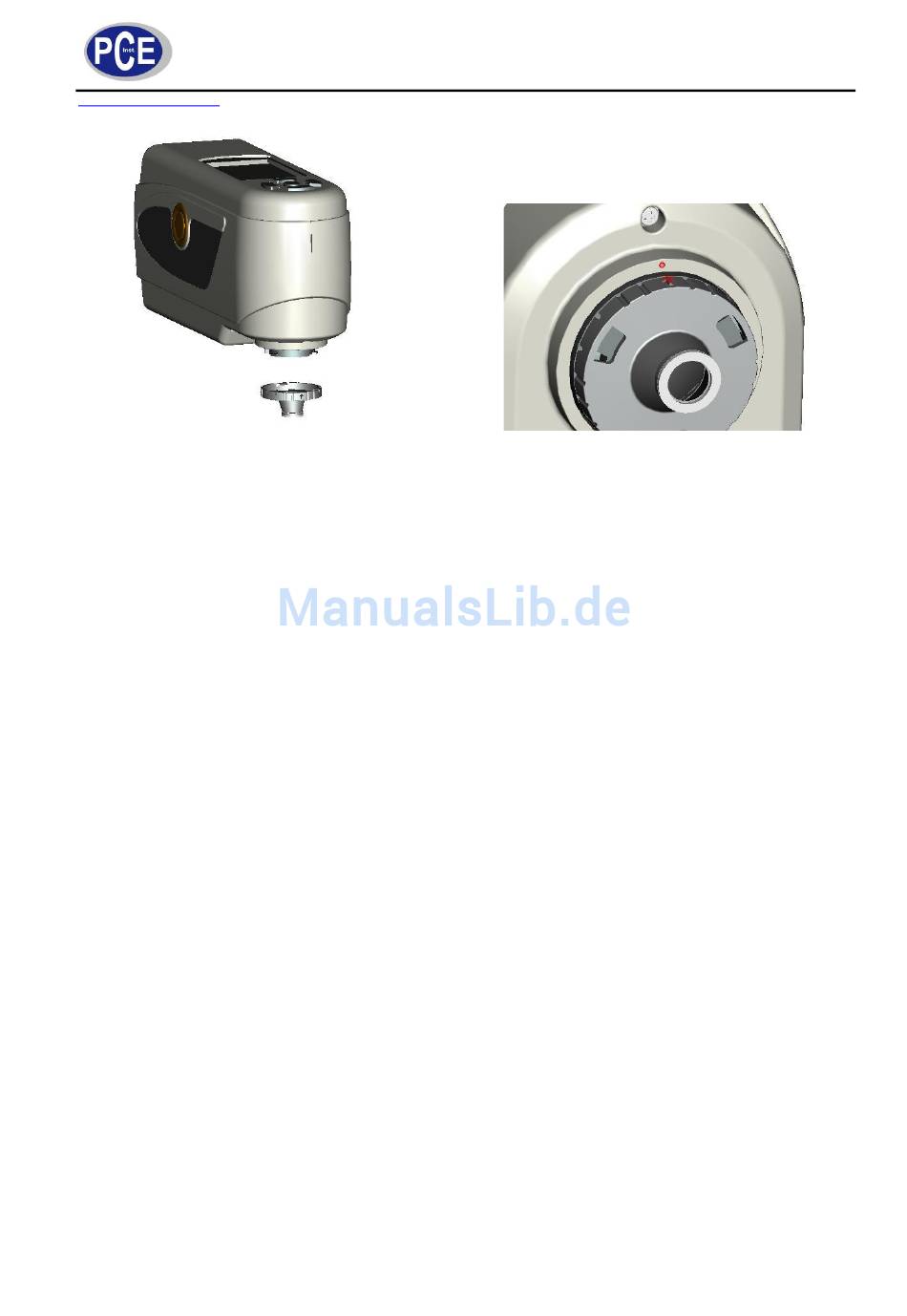

Abbildung 12: Kappe ausrichten und platzieren
4.2.
Messung
4.2.1. Positionierung und Messung
Sie können zwischen 2 verschiedenen Positioniermethoden wählen.
a) Über Kamera positionieren
Wählen Sie das „Standard Measurement" oder „Sample Measurement", richten Sie das NH310
parallel zur Messoberfläche aus und platzieren Sie das Messgerät auf der Oberfläche. Falls
eine sehr genaue Positionierung notwendig ist, drücken Sie auf die „Up/Camera/Print" Taste,
die Kamerapositionierung startet dann. Gleichzeitig wird die Kameraposition auf dem Display
angezeigt, dadurch können Sie den Messbereich genau lokalisieren und das Messgerät nach
Bedarf ausrichten.
Nachdem Sie das Messgerät ausgerichtet haben, drücken Sie die „Testing" Taste, das Gerät
führt die Messung innerhalb einer Sekunde durch. Die gemessenen Farbparameter werden
danach auf dem Display angezeigt.
b) Über Lichtkegel positionieren
Wählen Sie „Standard Measurement" oder „Sample Measurement" und halten die „Testing"
Taste gedrückt. Im Messbereich erscheint ein Lichtkegel. Positionieren Sie den Lichtkegel an
der gewünschten Position und platzieren Sie das Messgerät an der entsprechenden Position.
Lassen Sie die „Testing" Taste nach der Positionierung los, das Gerät führt die Messung dann
innerhalb einer Sekunde durch und zeigt die gemessenen Farbparameter auf dem Display an.
4.2.2. Standardmessung
Die Standardmessung kann auf 2 Wegen durchgeführt werden. Entweder direkt nach dem
Einschalten des NH310 oder nach Durchführung einer Testmessung oder anderen
Menüfunktion durch mehrfaches drücken der „Back" Taste bis die „Standard Measurement"
Oberfläche erreicht ist.
BETRIEBSANLEITUNG
11
Abbildung 13: 20°-Drehung
