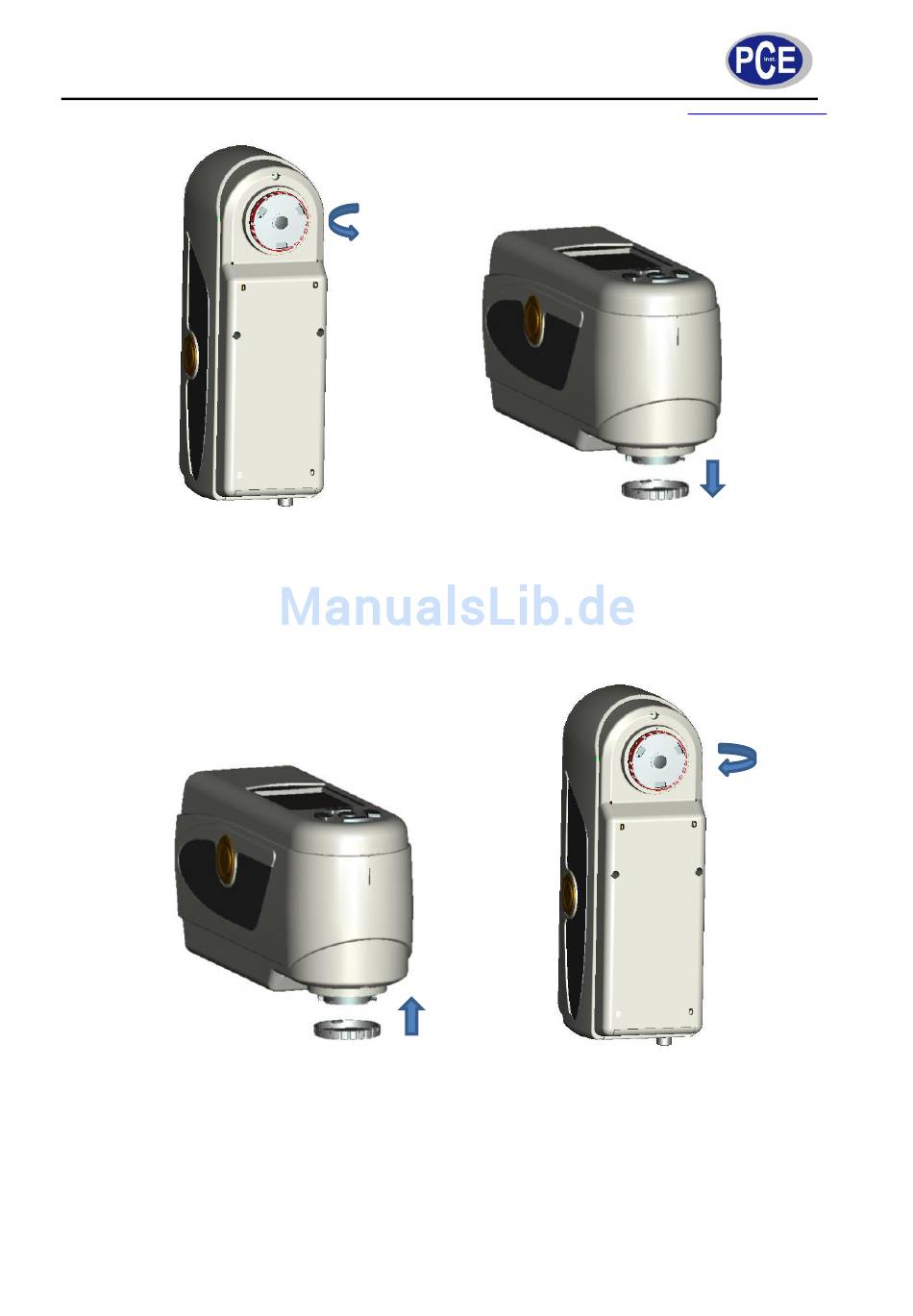

Abbildung 8: 20°-Drehung
entgegen dem Uhrzeigersinn
b) Messapertur installieren
Wie in Abbildung 10 und 11 zu sehen, richten Sie die Kappe waagerecht zum Messgerät aus
und platzieren Sie die Kappe auf den dafür vorgesehen Rastschienen.
Abbildung 10: Ausrichten der Messkappe
c) Verlängerte Messapertur installieren
Wie in Abbildung 12 und 13 zu sehen, richten Sie die Messkappe aus, platzieren Sie auf den
Einrastschienen und drehen die Kappe um 20° im Uhrzeigersinn. Nach der Drehung sollten der
Pfeil an der Messkappe und die rote Markierung am Messgerät übereinander liegen (Abbildung
13).
BETRIEBSANLEITUNG
Abbildung 9: Kappe nach unten abziehen
Abbildung 11: 20°-Drehung im Uhrzeigersinn
10
