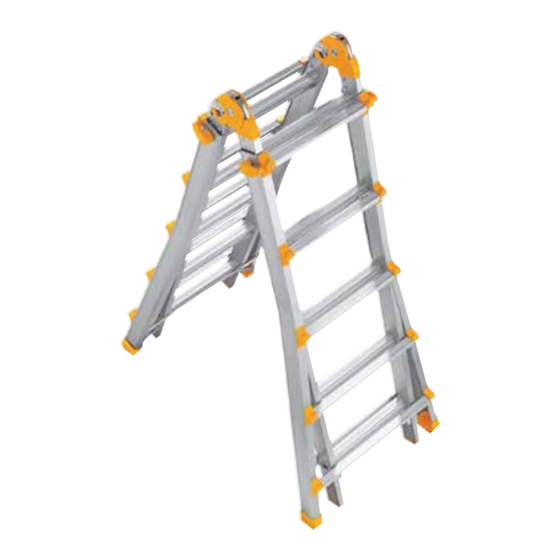

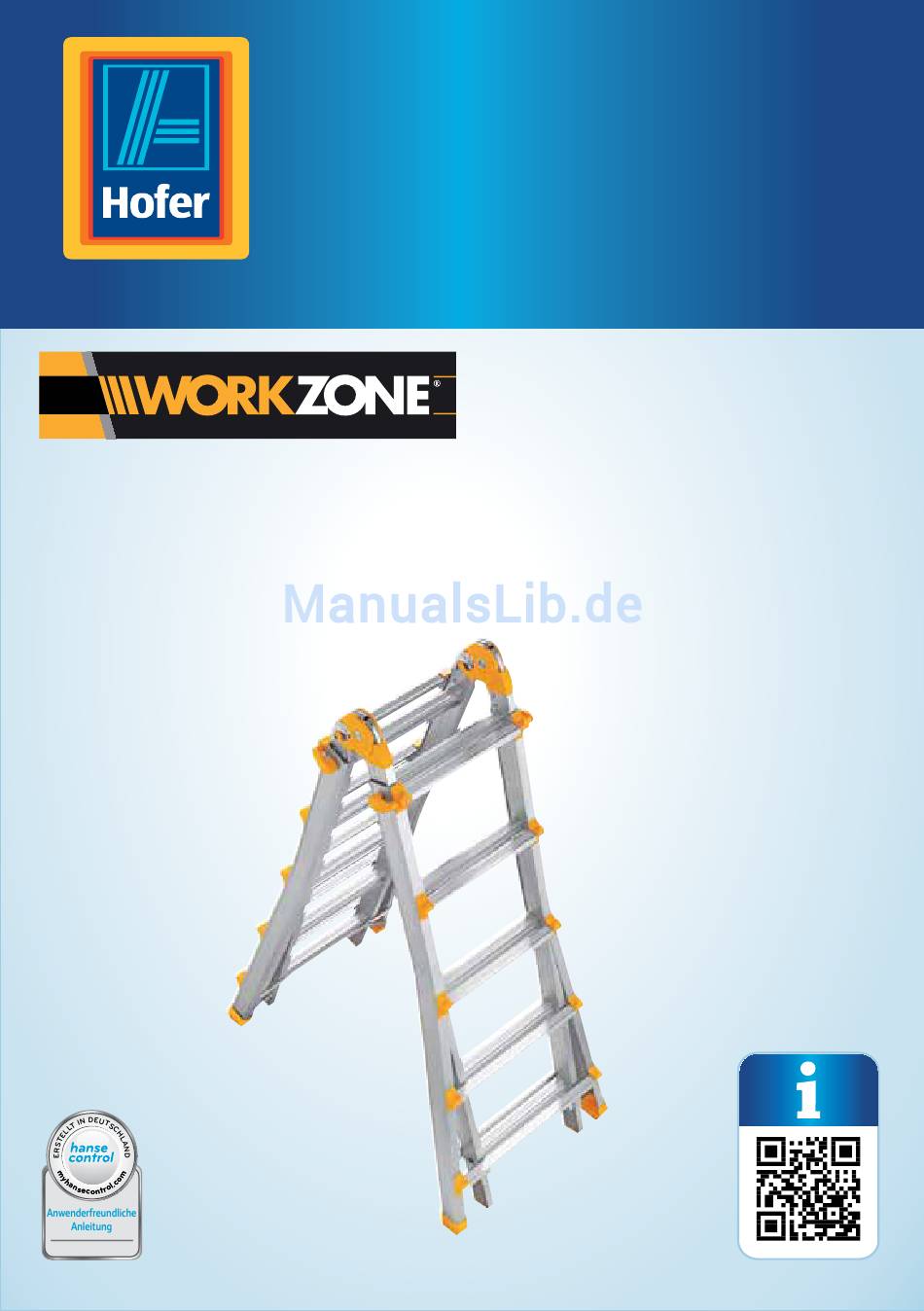

- Seite 1 Gebrauchs- anleitung Da bin ich mir sicher. MULTIFUNKTIONSLEITER 4 × 5 SPROSSEN ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Geräteteile ...........6 Allgemeines ................. 7 Gebrauchsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................11 Bestimmungsgemäßer Gebrauch ........11 Sicherheitshinweise ..............11 Erstgebrauch ..............14 Leiter und Lieferumfang prüfen .......... 14 Grundreinigung ..............15 Leiter aufstellen ..............15 Bockleiter benutzen ............... -
Seite 5: Verwendung
β β β β β β β β β β α α α α α α α α α α α = β α = β α = β α = β α = β β β β β β α... -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Drehgelenk Gelenkverriegelung Entriegelung Sprosse Ausziehholm Festholm Leiterfuß Teleskopsperre... -
Seite 7: Allgemeines
Allgemeines Allgemeines Allgemeines Gebrauchsanleitung lesen und aufbewahren Diese Gebrauchsanleitung gehört zu dieser Multifunktionsleiter 4 × 5 Sprossen. Sie enthält wichtige Informationen zum Gebrauch. Um die Verständlichkeit zu erhöhen, wird die „Multifunktionsleiter 4 × 5 Sprossen“ im Folgenden nur „Leiter“ genannt. Lesen Sie die Gebrauchsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie die Leiter einsetzen. - Seite 8 Allgemeines Allgemeines Achten Sie darauf, dass die Leiter gerade steht, wenn Sie sie zur Arbeit auf Treppenstufen verwenden. Stellen Sie die Leiter mit beiden Füßen auf eine feste Standfläche. Die Sprossen dürfen nicht als Stütze oder Auflage benutzt werden. Stellen Sie die Leiter mit beiden Füßen auf eine ebene Standfläche. Die Sprossen dürfen nicht als Stütze oder Auflage benutzt werden.
- Seite 9 Allgemeines Allgemeines Steigen Sie nicht seitlich von der Leiter ab. Verwenden Sie die Bock- leiter nicht, um auf eine andere Ebene zu steigen. Steigen Sie immer alleine auf die Leiter. Eine andere Person darf die Leiter erst besteigen, wenn die vorherige Person die Leiter verlassen hat.
- Seite 10 Allgemeines Stellen Sie die Leiter so auf, dass 3 Sprossen (mindestens 1 m) über die Austrittsstelle hinausragen. Sichern Sie vorher die Leiter durch Min. geeignete Maßnahmen, damit diese beim Auf- bzw. Abstieg nicht seitlich wegrutscht. Klappen Sie die Bockleiter vollständig auf, bis die Gelenkverriege- lung einrastet.
-
Seite 11: Sicherheit
Sicherheit Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Die Leiter ist ausschließlich als Aufstieghilfe konzipiert. Sie ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Die Leiter ist kein Kinderspielzeug. Verwenden Sie die Leiter nur wie in dieser Gebrauchsanleitung beschrieben. Jede an- dere Verwendung gilt als nicht bestimmungsgemäß... - Seite 12 Sicherheit VORSICHT! Verletzungsgefahr! Fehlerhafter Gebrauch kann zu Verletzungen führen. − Prüfen Sie die Leiter nach der Lieferung und vor dem ersten Gebrauch, um den Zustand und die Funktion aller Teile festzu- stellen. Benutzen Sie die Leiter nicht, wenn sie beschädigt ist. −...
- Seite 13 Sicherheit − Verschieben Sie die Leiter nicht, wenn Menschen darauf ste- hen. − Bringen Sie die Leiter niemals von oben in eine neue Stellung. − Halten Sie die Leiter beim Auf- und Absteigen stets gut mit beiden Händen fest. − Wenn Sie in großer Höhe arbeiten, achten Sie auf eine zusätzli- che Sicherung.
-
Seite 14: Erstgebrauch
Erstgebrauch − Die Anlehnfläche muss eben, fest und ausreichend groß sein, sodass beide Leiterholme gleichzeitig auf der Anlehnfläche Halt finden. − Steigen Sie nicht bei Dunkelheit auf die Leiter. Sorgen Sie für ausreichende Beleuchtung. − Verlegen Sie für die Beleuchtung benötigte elektrische Leitun- gen so, dass sie nicht zur Stolperfalle werden. -
Seite 15: Grundreinigung
Leiter aufstellen Leiter aufstellen 2. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A). 3. Prüfen Sie, ob die Leiter Schäden aufweist. Ist dies der Fall, benutzen Sie die Leiter nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller. -
Seite 16: Anlegeleiter Benutzen
Leiter aufstellen 4. Lösen Sie bei Bedarf die Teleskopsperre und ziehen Sie die Ausziehholme nach oben heraus. Achten Sie darauf, dass die Löcher der Ausziehholme und der Festholme nach dem Ausziehen auf einer Höhe sind. 5. Sichern Sie die Leiterholme mithilfe der Teleskopsperre. Anlegeleiter benutzen 1. -
Seite 17: Reinigung, Pflege Und Aufbewahrung
Reinigung, Pflege und Aufbewahrung 2. Lösen Sie die Gelenkverriegelung mithilfe der Entriegelung 3. Klappen Sie die Leiter zusammen. Reinigung, Pflege und Aufbewahrung HINWEIS! Beschädigungsgefahr! Wenn Sie die Leiter unsachgemäß reinigen, kann dies zu Beschädi- gungen an den Oberflächen der Leiter führen. −... -
Seite 18: Fehlersuche
Fehlersuche Fehlersuche Fehler Ursache Abhilfe Die Leiter lässt sich nicht Die Teleskopsperren sind − Ziehen Sie auf beiden auseinanderziehen oder auf beiden Seiten nicht Seiten die Teleskop- zusammenschieben. herausgezogen. sperren heraus und schwenken Sie sie zur Seite. Die Holme sind verkantet. −... -
Seite 19: Technische Daten
Technische Daten Technische Daten Technische Daten Modell: SH-MFL-4x5-1 Produktbezeichnung: MULTIFUNKTIONSLEITER 4 x 5 SPROSSEN Größe der Standfüße: 42 × 73 × 55 mm Höhe der Leiter als Bockleiter (ein-/ausgeschoben): 140/220 cm Höhe der Leiter als Anlegeleiter (ein-/ausgeschoben): 230/460 cm Maximale Belastung:... -
Seite 20: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.saphir-support.de. Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Kar- ton zum Altpapier, Folien in die Wertstoff-Sammlung. Leiter entsorgen Entsorgen Sie die alte Leiter entsprechend den in Ihrem Land geltenden Bestimmun- gen und Gesetzen zur Entsorgung. -
Seite 21: Garantiekarte
Bevor Sie das defekte Produkt einschi- KUNDENDIENST cken, wenden Sie sich bitte vorher an die 00800 / 2804 2804 saphir-support-at@telemarcom.eu genannte Service Adresse: MODELL: SH-MFL-4x5-1 ARTIKELNUMMER: 93257 05/2016 Saphir Service Center c/o Teknihall Elektronik GmbH Breitefeld 15 kostenfreie Hotline 64839 Münster... -
Seite 22: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die Hofer Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetz- lichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten Hotline: Kostenfreie Hotline... - Seite 23 Da bin ich mir sicher. VERTRIEBEN DURCH: SAPHIR HANDELSGESELLSCHAFT MBH & CO. KG DOMSTR. 19 20095 HAMBURG GERMANY KUNDENDIENST saphir-support-at@telemarcom.eu 00800 / 2804 2804 kostenfreie Hotline JAHRE 05/2016 MODELL: SH-MFL-4x5-1 ARTIKELNUMMER: 93257 GARANTIE...
