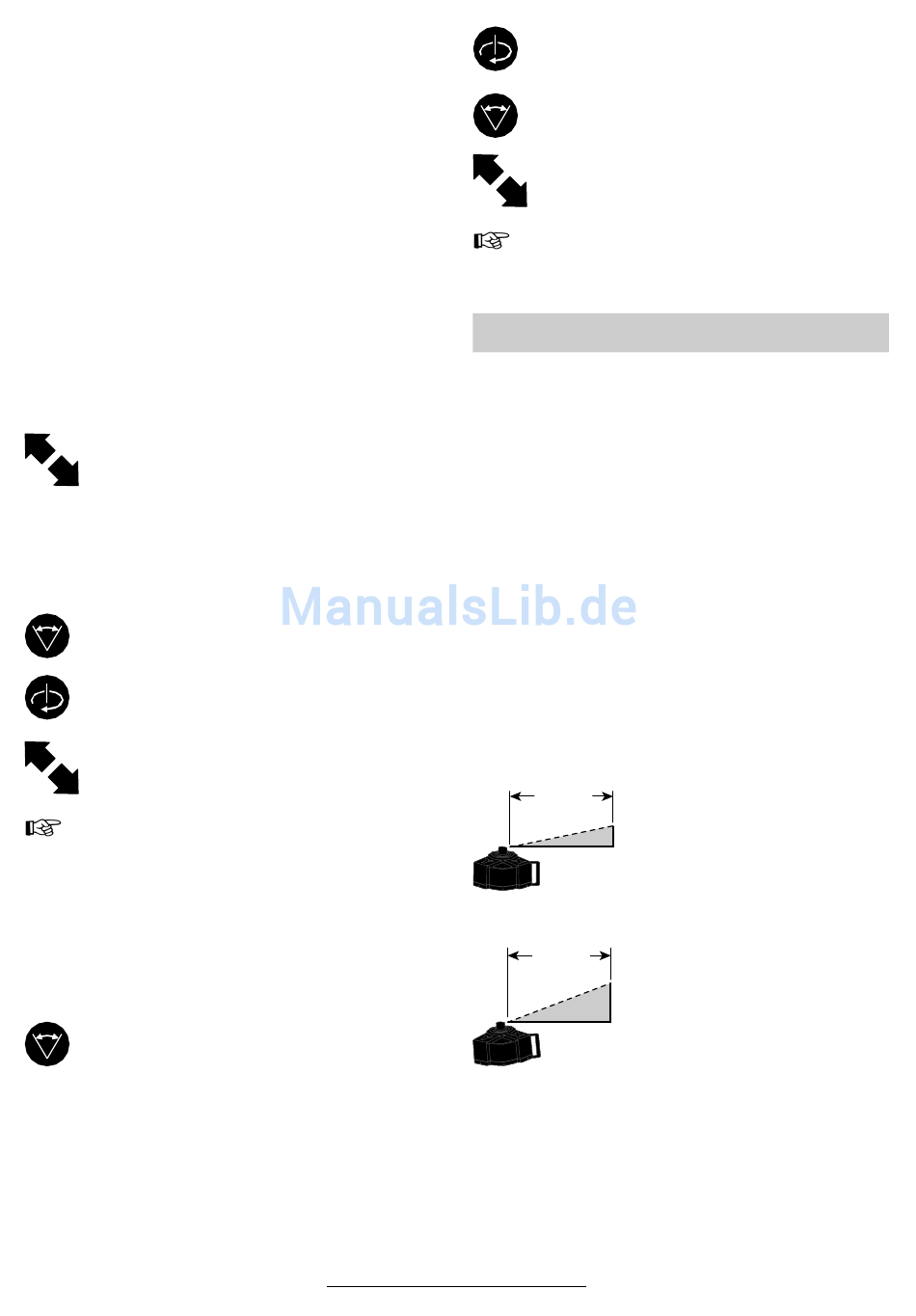

Diese Funktion kann auch mit der Fernbedienung 27
(Zubehör) ausgelöst werden (siehe Anleitung für
BLR 10).
Das Gerät besitzt eine hohe Rotationsgeschwindigkeit,
damit die Strahlebene mit dem Empfänger (Zubehör)
auch in großen Entfernungen schnell gefunden werden
kann.
Zur besseren Sichtbarkeit des Lasers bei Arbeiten ohne
Empfänger eine langsamere Rotationsgeschwindigkeit
wählen oder Lasersichtbrille verwenden. (siehe Ab-
schnitt Arbeitshinweise)
Punktbetrieb
In dieser Betriebsart wird die höchste Sichtbarkeit des
Laserstrahls erreicht, weil im Gegensatz zum bewegten
Laserstrahl die gesamte Laserenergie auf einen Punkt
konzentriert wird. Diese Betriebsart wird meist zum
schnellen Überprüfen von horizontalen oder vertikalen
Fluchten verwendet. Der Laserstrahl wird dazu direkt
durch Drehen des Umlenkprismas mit der Hand auf die
gewünschte Stelle gerichtet.
Durch Drücken der Tasten 9 und 10 bzw. mit-
tels Fernbedienung 27 (Zubehör) kann der La-
serstrahl auf die gewünschte Stelle gerichtet
werden.
Standardlinie
In dieser Betriebsart bewegt sich der Laser nur in einem
begrenzten Arbeitsbereich. Dadurch wird die Sichtbar-
keit des Lasers deutlich erhöht.
Wird die Taste 16 gedrückt, startet die Funk-
tion. Erneutes Drücken stoppt die Bewegung.
Drücken der Taste 15 verändert die Geschwin-
digkeit des Laserpunktes. Diese kann in vier
Stufen verändert werden.
Durch Drücken der Tasten 9 und 10 bzw. mit-
tels Fernbedienung 27 (Zubehör) kann der La-
serstrahl auf die gewünschte Stelle gerichtet
werden.
Bedingt durch die magnetische Haftung des Um-
lenkprismas 4 und dessen Fliehkraft kann die La-
serlinie an beiden Enden auswandern.
Programmierbare Linie
In dieser Betriebsart kann die Länge der Laserlinie dem
Arbeitsbereich angepasst werden. Eine Nachführung ist
deshalb in der Regel nicht notwendig.
Dazu den Laser mit Umlenkprisma 4 auf den Anfangs-
punkt der Linie richten.
Linientaste 16 drücken.
Dann bei gedrückter Linientaste 16 den Laser
mit Umlenkprisma 4 auf den gewünschten
Endpunkt der Linie richten.
Wird die Taste losgelassen, bewegt sich der
Laserstrahl in der langsamsten Stufe zwischen
Anfangs- und Endpunkt hin und her.
Auch bei Verwendung der Fernbedienung 27
(Zubehör) müssen Anfangs- und Endpunkt von
Hand bestimmt werden.
8 • 1 609 929 785 • TMS • 17.04.01
Drücken der Taste 15 verändert die Geschwin-
digkeit des Laserpunktes. Diese kann in vier
Stufen verändert werden.
Drücken der Taste 16 stoppt den Rotor.
Durch Drücken der Tasten 9 und 10 bzw. mit-
tels Fernbedienung 27 (Zubehör) kann der La-
serstrahl auf die gewünschte Stelle gerichtet
werden.
Bedingt durch die magnetische Haftung des Um-
lenkprismas 4 und dessen Fliehkraft kann die La-
serlinie an beiden Enden auswandern.
Nivellierautomatik
Beim Einschalten erkennt das Gerät automatisch Hori-
zontal- bzw. Vertikallage.
Bei schräger Aufstellung des Gerätes werden Nei-
gungswinkel bis max. 8 % (ca. 5°) automatisch ausge-
glichen. Die Nivellierung erfolgt über einen Stellmotor.
Während der Nivellierung pulsiert der Laser und die Ni-
vellieranzeigen 13 und 11 blinken. Bei einem Neigungs-
winkel über ±5° endet der Vorgang an der Nivellier-
grenze. Laser und Nivellieranzeigen 13 und 11 blinken
dreimal mit kurzen Unterbrechungen. In diesem Fall Ge-
rät ausschalten, die Gerätelage korrigieren und Gerät
wieder einschalten.
Vor einer Änderung von Horizontal- in Vertikallage das
Gerät ausschalten und neu nivellieren lassen.
Während der Nivelliervorgänge keine Messpunkte auf-
nehmen.
Sobald der Laser und die Nivellieranzeigen 13 und 11
dauernd leuchten, ist das Gerät nivelliert.
Lageveränderungen des Gerätes während des Betrie-
bes führen zu folgenden Reaktionen:
Kleine Lageveränderungen (≤2 mm/10 m):
10 m
≤ 2 mm
Mittlere Lageveränderungen (≤20 mm/10 m):
10 m
≤ 20mm
Deutsch - 3
Das Gerät nivelliert automatisch
nach. Die gewählte Betriebsart wird
nicht unterbrochen.
Erschütterungen des Baugrundes
oder Windeinflüsse werden auto-
matisch kompensiert.
Das Gerät nivelliert automatisch
nach. Die gewählte Betriebsart wird
unterbrochen bis die Nachnivellie-
rung beendet ist.
Der Laser pulsiert und die Nivellier-
anzeigen 13 und 11 blinken.
