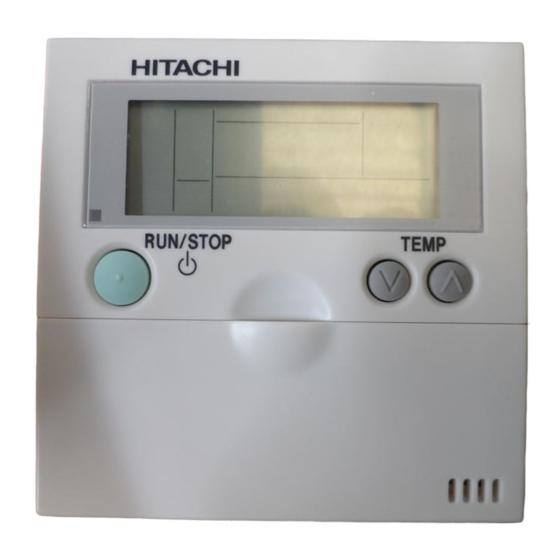

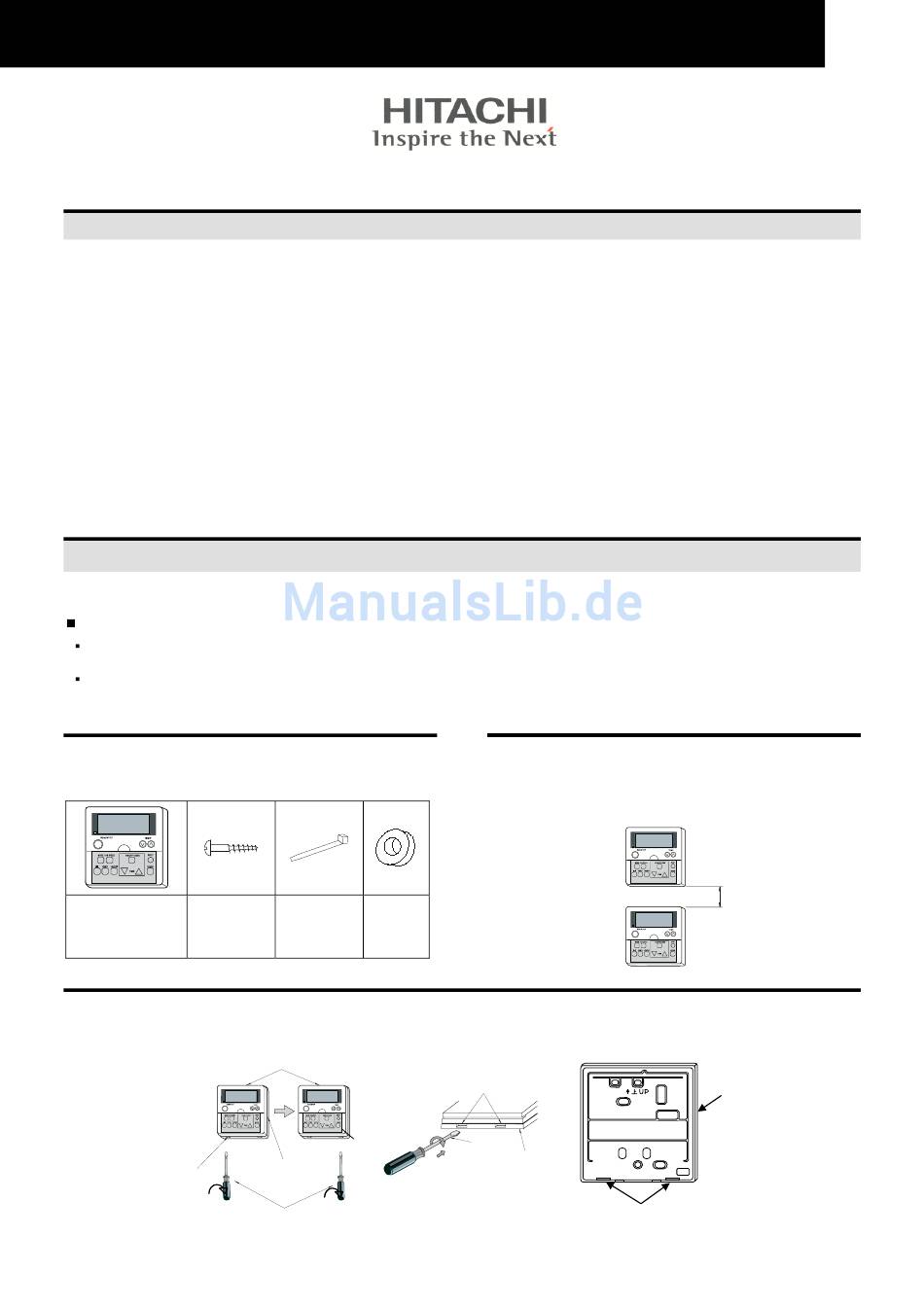

INSTALLATIONSHANDBUCH FÜR PC-P2HTE
1. SICHERHEITSÜBERSICHT
GEFAHR:
Lassen Sie die Fernbedienung AUF KEINEN FALL mit
-
Wasser in Berührung kommen. Diese Produkte enthalten
elektrische Komponenten. Das Eindringen von Wasser
verursacht ernsthafte elektrische Schäden.
Benutzen Sie die Schalter NICHT mit feuchten oder
-
nassen Händen. Dadurch könnten Stromschläge
verursacht werden.
Wenn die Schutzeinrichtungen (Sicherungen) häufig
-
ausgelöst werden oder die Betriebsschalter nicht
einwandfrei funktionieren, schalten Sie die
Stromversorgung AUS und wenden sich bitte an Ihren
HITACHI-Vetragshändler.
Sollten andere Fehler auftreten, beenden Sie den
-
Betrieb, schalten Sie die Stromversorgung AUS und
wenden Sie sich an Ihren HITACHI-Vertragshändler.
2. INSTALLATION
2.1. AUSWAHL DES INSTALLATIONSORTES
Position der Fernbedienung
Wählen Sie in Absprache mit dem Kunden einen für die
Installation der Fernbedienung geeigneten Platz aus.
Wählen Sie den Installationsort besonders dann sehr
sorgfältig aus, wenn ein Fernbedienungsthermistor (C8)
verwendet wird.
2.2. VOR DER INSTALLATION
Überprüfen Sie Inhalt und Menge der Zubehörteile in der
Verpackung.
2 M4x16L-
Schrauben zum
Fernbedienung für
Befestigen der
Betriebssteuerung
Halterung an
der Wand
2.4. INSTALLATIONSSCHRITTE
1. Stecken Sie den Flachkopfschraubendreher in eine der Kerben im unteren Teil der Halterung, drücken Sie ihn nach unten und drehen Sie
ihn, um die Fernbedienung aus der Halterung zu lösen, wie in der folgenden Abbildung beschrieben.
Vertief-
ung
2. Befestigen Sie die Fernbedienung an der Halterung, wie im Folgenden beschrieben:
INSTALLATIONS- UND BETRIEBSHANDBUCH FÜR PC-P2HTE
1 Kabelbinder
zum Befestigen
des
Ferritring
Kabels am
Ferritring
Steuergerät
Vertiefung
Halterung
Schraubendreher
WARNUNG:
Führen Sie Installationsarbeiten und Verkabelung NICHT
-
selbstständig aus.
Sollten Servicearbeiten erforderlich sein, wie z. B.
Reparaturen, Wartung usw., wenden Sie sich an Ihren
HITACHI-Vertragshändler.
Nehmen Sie auf KEINEN FALL Veränderungen an der
-
Verkabelung vor. Dadurch können Unfälle mit schweren
Folgen verursacht werden.
ANMERKUNG:
Die maximale Gesamtlänge der Verkabelung für eine
Fernbedienung (einschließlich Signalkabel zwischen den
Geräten) beträgt 30 m bei einer Kabelstärke von
0,3 mm² und 500 m bei einer Kabelstärke von mehr als
0,75 mm².
2.3. PLATZBEDARF
Bei Installation der Fernbedienungen untereinander ist ein
vertikaler Mindestabstand von 50 mm einzuhalten. Falls nicht
genügend Abstand eingehalten wird, lässt sich die
Frontabdeckung der Fernbedienung nicht weit genug öffnen.
Ansicht von unten
Vertiefung
Halterung
Schrauben-
dreher
über
50 mm
Halterung
Vertiefung
1
