19.2 Option 2: Anzeige mit Wägezellensteckverbinder
Im Falle dieser Option muss die Wägezelle einen mit dem installierten
Verbinder kompatiblen Steckverbinder besitzen. Die möglichen, zum

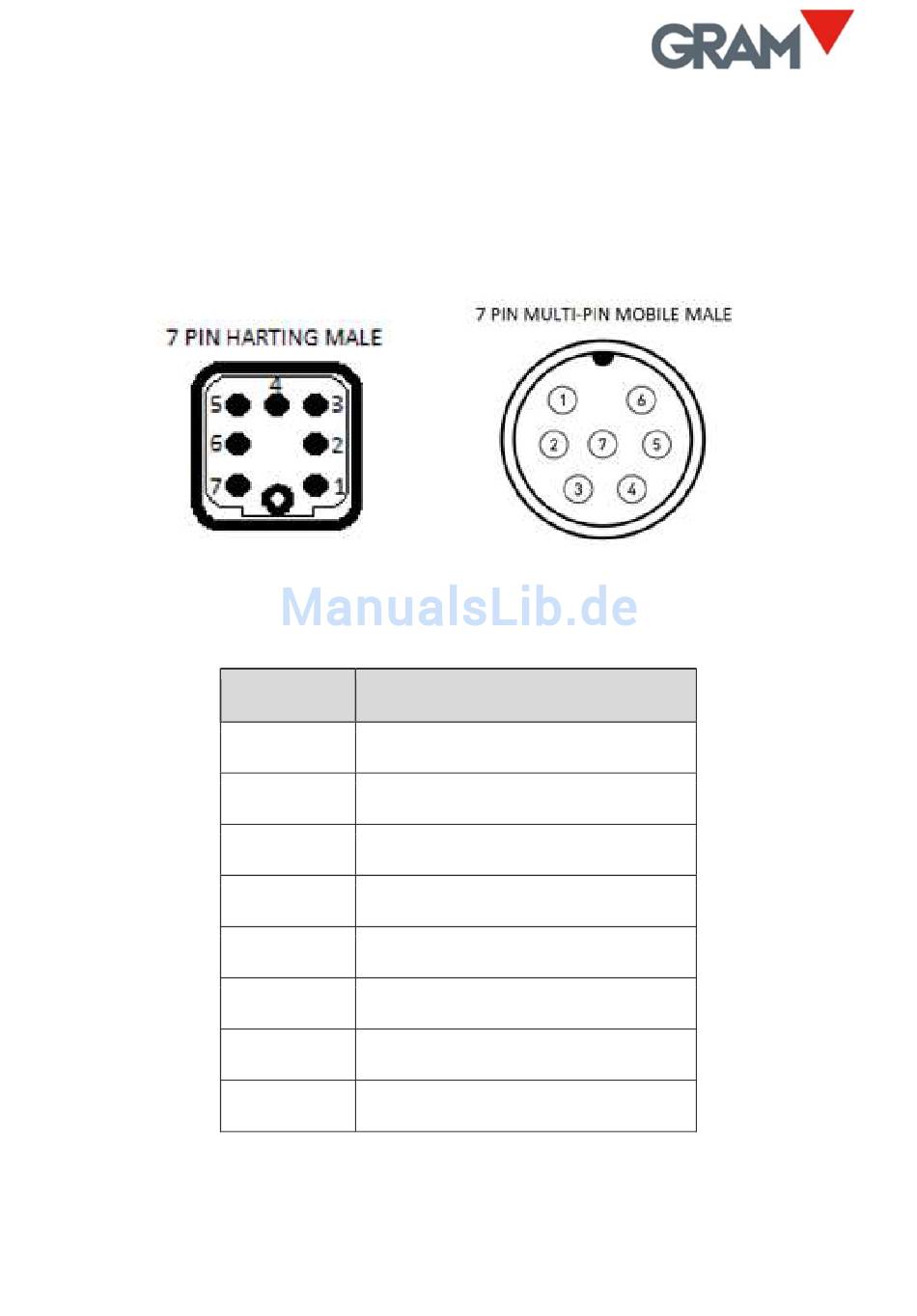

Anschluss der Wägezelle in der Anzeige installierten Steckverbinder sind:
Die Pole sind laut dieser Tabelle zu verbinden:
POL-Nr.:
SIGNAL
POL 1
SIG -
POL 2
SIG +
POL 3
NETZ
POL 4
EXC -
POL 5
SENSE -
POL 6
EXC +
POL 7
SENSE +
