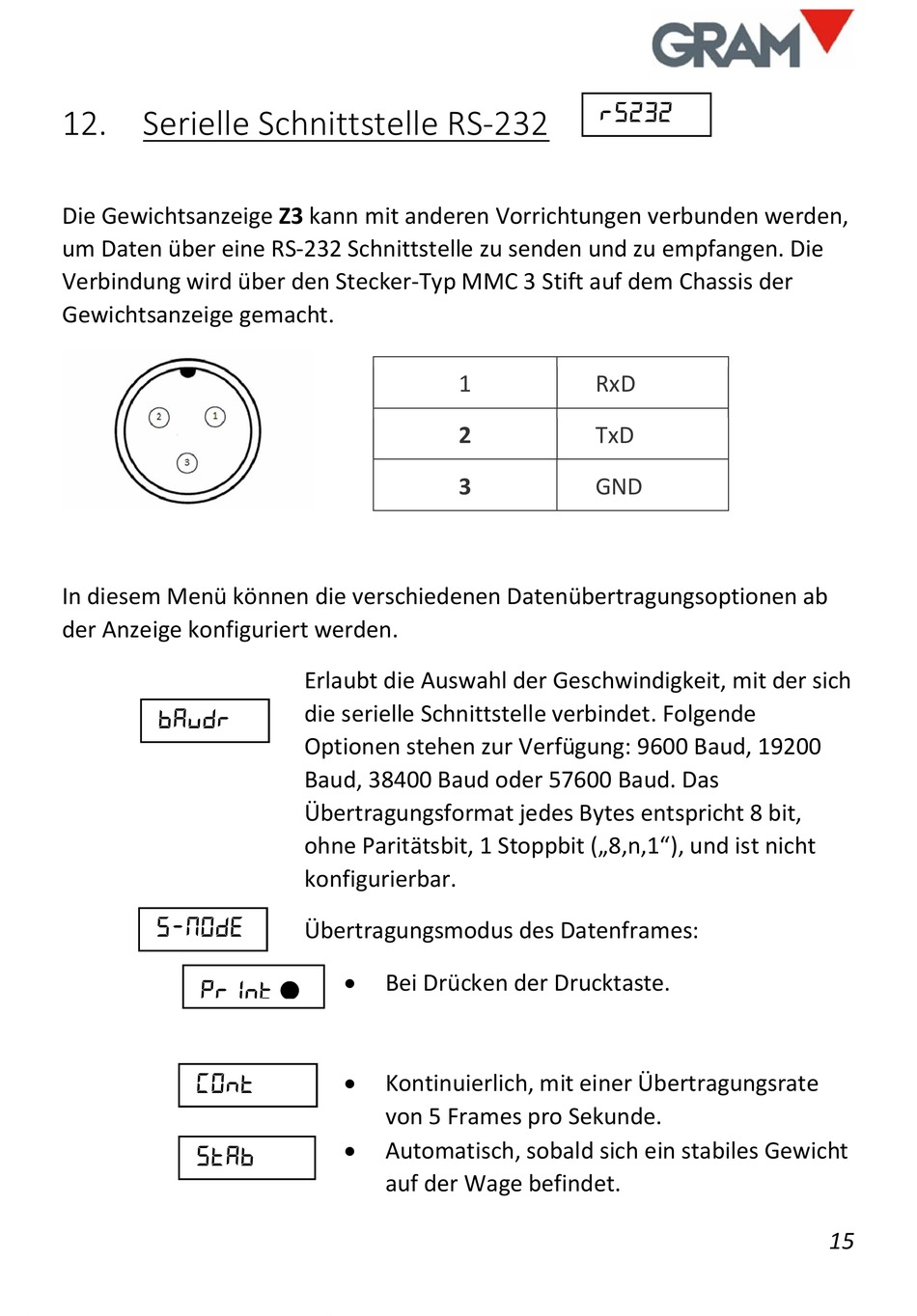

12. Serielle Schnittstelle RS-232

Die Gewichtsanzeige Z3 kann mit anderen Vorrichtungen verbunden werden,
um Daten über eine RS-232 Schnittstelle zu senden und zu empfangen. Die
Verbindung wird über den Stecker-Typ MMC 3 Stift auf dem Chassis der
Gewichtsanzeige gemacht.
In diesem Menü können die verschiedenen Datenübertragungsoptionen ab
der Anzeige konfiguriert werden.
bAudr
S-NODE
PRInt
COnt
StAb
Erlaubt die Auswahl der Geschwindigkeit, mit der sich
die serielle Schnittstelle verbindet. Folgende
Optionen stehen zur Verfügung: 9600 Baud, 19200
Baud, 38400 Baud oder 57600 Baud. Das
Übertragungsformat jedes Bytes entspricht 8 bit,
ohne Paritätsbit, 1 Stoppbit („8,n,1"), und ist nicht
konfigurierbar.
Übertragungsmodus des Datenframes:

Bei Drücken der Drucktaste.


Kontinuierlich, mit einer Übertragungsrate
von 5 Frames pro Sekunde.

Automatisch, sobald sich ein stabiles Gewicht
auf der Wage befindet.
rS232
1 RxD
2 TxD
3 GND
15
