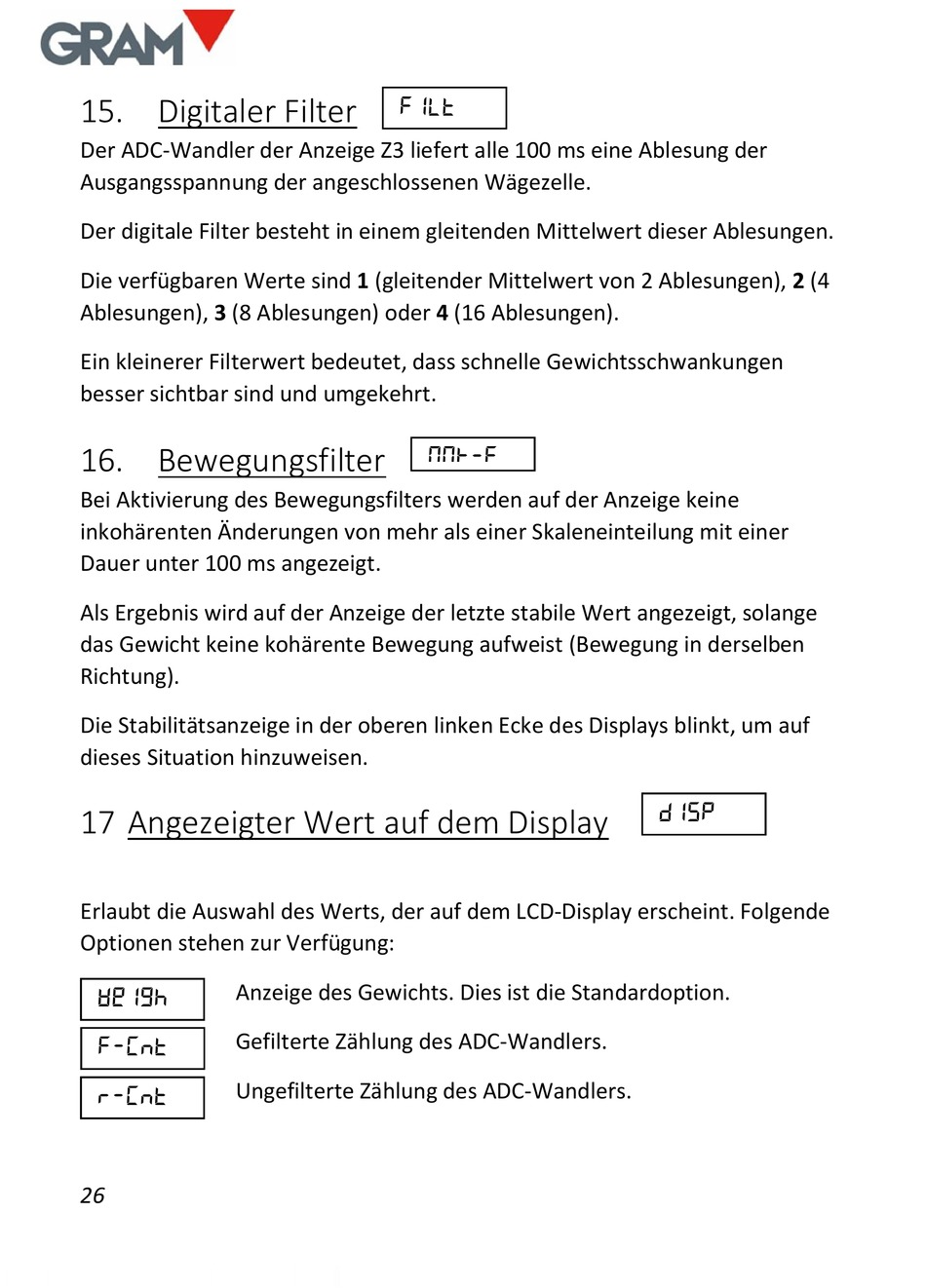

15. Digitaler Filter

Der ADC-Wandler der Anzeige Z3 liefert alle 100 ms eine Ablesung der
Ausgangsspannung der angeschlossenen Wägezelle.
Der digitale Filter besteht in einem gleitenden Mittelwert dieser Ablesungen.
Die verfügbaren Werte sind 1 (gleitender Mittelwert von 2 Ablesungen), 2 (4
Ablesungen), 3 (8 Ablesungen) oder 4 (16 Ablesungen).
Ein kleinerer Filterwert bedeutet, dass schnelle Gewichtsschwankungen
besser sichtbar sind und umgekehrt.

16. Bewegungsfilter

Bei Aktivierung des Bewegungsfilters werden auf der Anzeige keine
inkohärenten Änderungen von mehr als einer Skaleneinteilung mit einer
Dauer unter 100 ms angezeigt.
Als Ergebnis wird auf der Anzeige der letzte stabile Wert angezeigt, solange
das Gewicht keine kohärente Bewegung aufweist (Bewegung in derselben
Richtung).
Die Stabilitätsanzeige in der oberen linken Ecke des Displays blinkt, um auf
dieses Situation hinzuweisen.

17 Angezeigter Wert auf dem Display

Erlaubt die Auswahl des Werts, der auf dem LCD-Display erscheint. Folgende
Optionen stehen zur Verfügung:
Anzeige des Gewichts. Dies ist die Standardoption.
weIgh
Gefilterte Zählung des ADC-Wandlers.
f-Cnt
Ungefilterte Zählung des ADC-Wandlers.
R-Cnt
26
FIlT
NOT-F
DISP
