Anschlüsse Wägezelle; Option 1: Anzeige Mit Direktem Kabelanschluss - Gram z3 Bedienerhandbuch

19 Anschlüsse Wägezelle
Abhängig von der Montageoption jedes Geräts kann die Wägezelle direkt an
die Leiterplatte mittels Stopfbuchsen oder auch über einen
Wägezellensteckverbinder angeschlossen werden.

19.1 Option 1: Anzeige mit direktem Kabelanschluss

Bei dieser Option wird das Wägezellenkabel über Stopfbuchsen direkt in die
Anzeige eingeführt und mit der Leiterplatte namens „GRAM PRECISION
PCB00106" angeschlossen.
Um auf die Anschlussplatte zuzugreifen, muss der Deckel des Geräts
abgenommen werden, indem die 4 Schrauben am Boden des Gehäuses
gelöst werden.

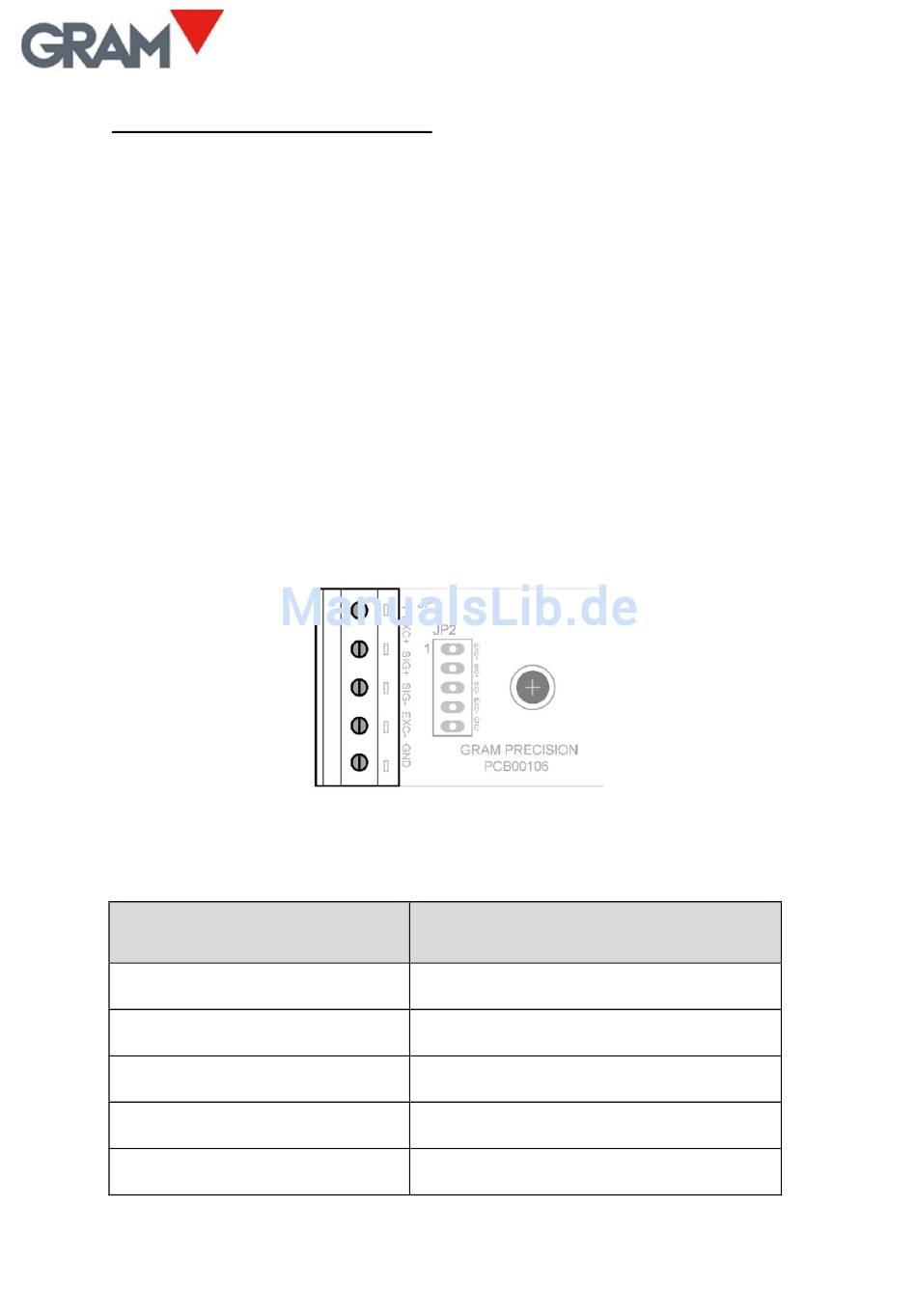

Die Abbildung zeigt die Anschlussplatte der Wägezelle:
Das Wägezellenkabel wird in der Klemmenleiste „JP1" laut den Angaben der
nachstehenden Tabelle angeschlossen:
Wägezelle
- OUT / - SIG
+ OUT /+ SIG
GND (Malla)
- IN /- EXC
+ IN / + EXC
28
GRAM PCB00106 "JP1"
SIG -
SIG +
GND
EXC -
EXC +
