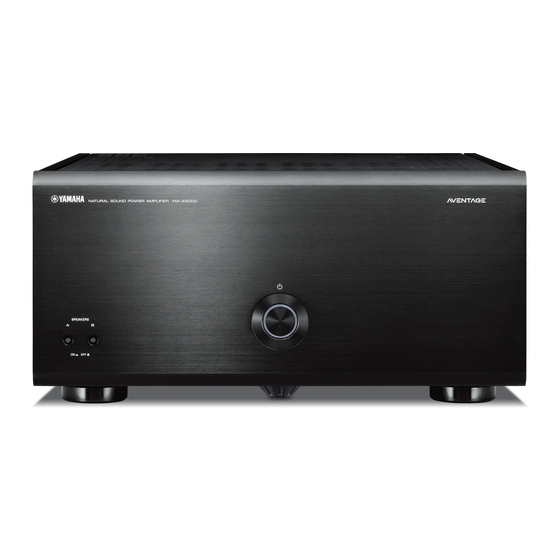

Yamaha MX-A5000 Handbuch
  1. Anleitungen
  2. Marken
  3. Yamaha Anleitungen
  4. Verstärker
  5. MX-A5000
  6. Handbuch
Yamaha MX-A5000 Handbuch

Yamaha MX-A5000 Handbuch

Vorschau ausblenden Andere Handbücher für MX-A5000:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Vorsichtsmaßnahmen für den Gebrauch
Lesen Sie die „Sicherheitsbroschüre", bevor Sie das Gerät verwenden.

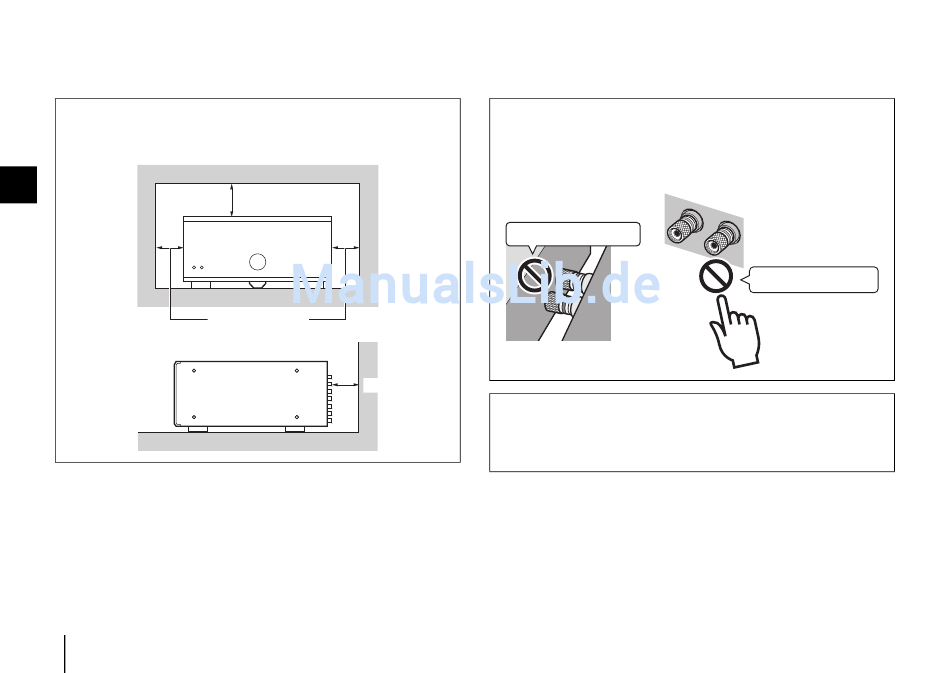

Stellen Sie das Gerät an einem gut belüfteten, kühlen, trockenen, sauberen Ort auf –
nicht unter Einfluss direkten Sonnenlichts, von Wärmequellen, Vibrationen, Staub,
Feuchtigkeit und/oder Kälte. Schaffen Sie zur Belüftung ausreichend Platz: 30 cm
über dem Gerät, 20 cm links und rechts des Geräts und 20 cm hinter dem Gerät.
i
De
30 cm oder höher
20 cm oder höher
20 cm oder höher
Da das Gerät blanke metallene Lautsprecheranschlüsse besitzt, sorgen Sie für
ausreichend Platz an der Geräterückseite. Wenn die Lautsprecheranschlüsse mit
Metallteilen Ihres AV-Regals o. ä. in Kontakt kommen, wird das Gerät kurzgeschlossen
und beschädigt.
Berühren Sie auch nicht die Lautsprecheranschlüsse, wenn das Gerät eingeschaltet
ist, da Sie hierdurch einen elektrischen Schlag erleiden könnten.
Achten Sie darauf, keine
Kurzschlüsse hervorzurufen.
Dieses Gerät besitzt keine Lautstärkeregelung. Achten Sie darauf, an diesem Gerät
ein Gerät mit Lautstärkeregelung anzuschließen (z. B. einen Vorverstärker). Wenn
Sie ein Gerät ohne Lautstärkeregelung (z. B. einen CD-Player) direkt an diesem
Gerät anschließen, kann die Lautstärke extrem hoch sein und das Gerät oder die
Lautsprecher beschädigen.
NICHT BERÜHREN!
(wenn das Gerät eingeschaltet ist)
