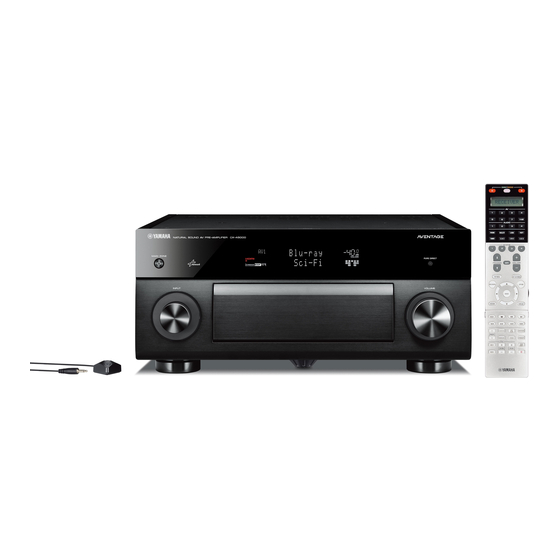

AV Vorverstärker
Bedienungsanleitung
Lesen Sie die „Sicherheitsbroschüre", bevor Sie das Gerät verwenden.
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Yamaha CX-A5000

Inhaltszusammenfassung für Yamaha CX-A5000

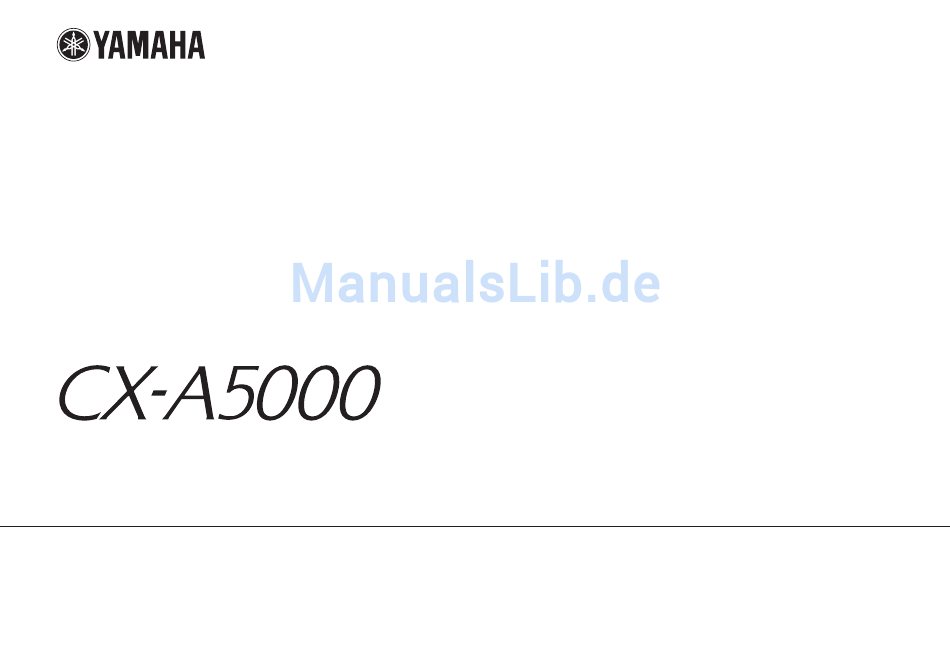

  • Seite 1 AV Vorverstärker Bedienungsanleitung Lesen Sie die „Sicherheitsbroschüre“, bevor Sie das Gerät verwenden. Deutsch...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Zubehör ............5 8 Anschließen des Netzkabels .
  • Seite 3 Wiedergabe von auf einem USB-Speichergerät gespeicherter Musik ..72 HDMI ................... .113 Netzwerk .
  • Seite 4 Technologien von Yamaha ........

  • Seite 5: Zubehör

    Zubehör Reichweite der Fernbedienung Prüfen Sie, ob das folgende Zubehör im Lieferumfang des Produkts enthalten ist. • Richten Sie die Fernbedienung während der Bedienung stets direkt auf den Fernbedienungssensor am Gerät, und bleiben Sie innerhalb der unten dargestellten Reichweite.  Fernbedienung ...

  • Seite 6: Funktionen

    FUNKTIONEN Was Sie mit dem Gerät machen können Unterstützt Vorverstärkerausgänge mit 2 bis Große Auswahl unterstützter Inhalte 11 Kanälen und bis zu 2 Subwoofer-Anschlüsse. . S. 68 • iPod/iPhone/iPad Ermöglicht ein Hörerlebnis in bevorzugten akustischen Räumen verschiedenster Art. . S. 72 •...

  • Seite 7: Nützliche Tipps

    Die Hintergrundbeleuchtung erlaubt die einfache über ein iPhone, iPad, iPod touch oder Android steuern. • Systemeinstellungen (S. 124) Bedienung der Fernbedienung auch in einem dunklen Besuchen Sie die Website von Yamaha für Einzelheiten. Heimkinoraum. FUNKTIONEN ➤ Was Sie mit dem Gerät machen können...

  • Seite 8: Cinema Dsp

    Das aufregende Gefühl, in einem Konzertsaal zu sitzen, und die machtvollen Sinneseindrücke im Kino – wir alle die akustische Umgebung (YPAO) würden diese Erfahrung gerne in unser Wohnzimmer holen. Yamaha hat das Ziel der Erfüllung dieser Wünsche über 20 Jahre verfolgt, und dessen Umsetzung wurde nun verwirklicht in den AV-Receivern von Yamaha.

  • Seite 9: Unvergleichliche Ton- Und Bildqualität

    Erweiterbar für verschiedenste Anforderungen Bildqualität Die beste Erweiterbarkeit bei Multi-Zone-Funktion Hochauflösender Music Enhancer Yamaha Mit der Multi-Zone-Funktion (S. 82) können Sie gleichzeitig verschiedene Eingangsquellen in dem Raum, Für unkomprimierte Inhalte mit 44,1/48 kHz wie CD Audio Durch Anschluss eines Leistungsverstärkers können Sie in dem sich das Gerät befindet (Hauptzone), und in...

  • Seite 10: Bezeichnungen Und Funktionen Der Teile

    Bezeichnungen und Funktionen der Teile Frontblende Taste MAIN ZONE z Tür der Frontblende Öffnen der Frontblendenklappe Schaltet das Gerät ein und aus (Bereitschaft). Für den Schutz von Bedienelementen und Buchsen (S. 11). • Die Bedienelemente und Buchsen hinter der Frontblende sind Bereitschaftsanzeige Regler VOLUME durch leichten Druck auf die Klappe zugänglich.

  • Seite 11: Das Innere Der Frontblendenklappe

    ■ Das Innere der Frontblendenklappe SCENE ON SCREEN OPTION TONE/BALANCE INFO MEMORY PRESET MULTI ZONE PROGRAM TUNING ENTER ZONE 2 ZONE 3 ZONE 4 ZONE CONTROL RETURN DISPLAY PHONES VIDEO AUX YPAO MIC SILENT CINEMA HDMI/ 2.1A VIDEO AUDIO OPTICAL Taste ON SCREEN Tasten MULTI ZONE Buchse PHONES...

  • Seite 12: Frontblende-Display (Anzeigen)

    Frontblende-Display (Anzeigen) MUTE VOLUME STEREO TUNED PARTY ZONE ZONE ZONE ADAPTIVE OUT 1 OUT 2 R PR ENHANCER SLEEP SW2 SR (US-amerikanisches Modell) HDMI Informationsanzeige Kanalanzeigen Leuchtet auf, wenn HDMI-Signale empfangen oder Zeigt den aktuellen Status an (z. B. Name des Eingangs, Zeigen die Kanäle (Buchsen PRE OUT) an, auf denen ausgegeben werden.

  • Seite 13: Rückseite

    Rückseite (US-amerikanisches Modell) HDMI RS-232C DC OUT NETWORK HDMI OUT 0.5A ( 3 NET ) AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AV 7 (ZONE OUT) (1 BD/DVD) PHONO AV 1 AV 2 AV 3 AV 4 COMPONENT VIDEO TRIGGER...
  • Seite 14 (US-amerikanisches Modell) HDMI RS-232C DC OUT NETWORK HDMI OUT 0.5A ( 3 NET ) AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AV 7 (ZONE OUT) (1 BD/DVD) PHONO AV 1 AV 2 AV 3 AV 4 COMPONENT VIDEO TRIGGER AV OUT...

  • Seite 15: Fernbedienung

    Fernbedienung Fernbedienungssignal-Sender Menübedientasten Sendet Infrarotsignale. Cursortasten Wählen ein Menü oder einen Parameter aus. ENTER Bestätigt einen ausgewählten Eintrag. Taste SOURCE z SOURCE RECEIVER RETURN Kehrt zurück zum vorherigen Bildschirm. Schaltet ein externes Gerät ein/aus. Taste MODE Taste SOURCE/RECEIVER Schaltet die iPod-Bedienungsmodi um (S. 70). Schaltet auf das Gerät (dieses oder ein externes Gerät) um, (Nur US-amerikanisches Modell) Wählt einen HD das mit den Tasten der Fernbedienung bedient werden soll...

  • Seite 16: Unter Der Klappe Der Fernbedienung

    ■ Unter der Klappe der Fernbedienung Klangmodustasten Wählen einen Klangmodus aus (S. 55). SOURCE RECEIVER Taste INFO Schaltet die am Frontblende-Display angezeigten Informationen um (S. 89). Zifferntasten Hiermit geben Sie Zahlenwerte wie Empfangsfrequenzen ein. V-AUX Taste ZONE AUDIO Schaltet die Zone um, die per Fernbedienung bedient werden soll (S.

  • Seite 17: Vorbereitungen

    VORBEREITUNGEN Allgemeiner Einrichtungsvorgang Wählen Sie die Lautsprecheranordnung aus und schließen Sie die Lautsprecher am Leistungsverstärker Platzieren der Lautsprecher (S. 18) an. Einzelheiten zum Anschließen der Lautsprecher entnehmen Sie bitte der Bedienungsanleitung Ihres Leistungsverstärkers. Anschließen des Leistungsverstärkers und Anschließen des Leistungsverstärkers und aktiver Subwoofer am Gerät. eines oder zweier Subwoofer (S.

  • Seite 18: Aufstellen Der Lautsprecher

    1 2 3 4 5 6 7 8 9 10 Aufstellen der Lautsprecher Das Gerät besitzt Vorverstärker für 11.2 (11 + 2) Kanäle. Sie können (über einen Leistungsverstärker) Lautsprecher für 2 bis 11 Kanäle anschließen sowie bis zu 2 aktive Subwoofer, um den gewünschten Klang in Ihren Räumen zu erzielen.

  • Seite 19: Grundsätzliche Lautsprecherkonfiguration

    1 2 3 4 5 6 7 8 9 10 Grundsätzliche Lautsprecherkonfiguration ■ Aufstellen der Lautsprecher in Ihrem Raum Platzieren Sie je nach Lautsprecheranzahl die Lautsprecher und die Subwoofer in Ihrem Raum. Dieser Abschnitt beschreibt beispielhaft repräsentative Lautsprecheranordnungen. ❑ 11.2-Kanal-System ❑...
  • Seite 20 1 2 3 4 5 6 7 8 9 10 ❑ 9.2-Kanal-System (unter Verwendung hinterer Surround-Lautsprecher) ❑ 7.1-Kanal-System (unter Verwendung hinterer Surround-Lautsprecher) Dieses Lautsprechersystem verwendet vordere Präsenzlautsprecher, um ein natürliches, dreidimensionales Stereoschallfeld zu erzeugen, und erlaubt ebenfalls das Hören erweiterter Surround-Sounds mit Hilfe der hinteren Surround-Lautsprecher. Dieses Lautsprechersystem erzeugt mit Hilfe der Front-, Center- und Surround-Lautsprecher vordere Virtual Presence Speaker (VPS), um ein dreidimensionales Schallfeld zu •...
  • Seite 21 1 2 3 4 5 6 7 8 9 10 ❑ Front-5.1-Kanal-System Dieses Lautsprechersystem verwendet vordere Präsenzlautsprecher, um ein natürliches, dreidimensionales Stereoschallfeld zu erzeugen, und erzeugt mit Hilfe der Front-Lautsprecher virtuelle Surround-Lautsprecher, so dass Sie mehrkanaligen Surround-Sound (Virtual CINEMA DSP) erleben können. ❑...

  • Seite 22: Ein-/Ausgangsbuchsen Und Kabel

    Ein-/Ausgangsbuchsen und Kabel ■ ■ ■ Buchsen Video/Audio Buchsen Video Buchsen Audio ❑ Buchsen HDMI ❑ Buchsen COMPONENT VIDEO ❑ Buchsen OPTICAL Übertragen Sie digitale Video- und Tonsignale über eine Übertragen Videosignale, aufgeteilt in drei Anteile: Übertragen digitale Audiosignale. Verwenden Sie ein gemeinsame Buchse.
  • Seite 23 ❑ Buchsen XLR Die Buchsen XLR Übertragen analoge Audiosignale. Verwenden Sie ein symmetrisches XLR-Kabel.. • Die Stiftbelegungen der Buchsen XLR des Geräts sind unten dargestellt. Bevor Sie ein symmetrisches XLR-Kabel anschließen, beachten Sie die Anleitung Ihres Geräts, um zu XLR-Eingangsbuchsen prüfen, ob die XLR-Ausgangsbuchsen hinsichtlich der Richten Sie die Steckerstifte auf die Löcher aus und Stiftbelegung kompatibel sind.

  • Seite 24: Anschließen Des Leistungsverstärkers Und Eines Oder Zweier Subwoofer

    1 2 3 4 5 6 7 8 9 10 Anschließen des Leistungsverstärkers und eines oder zweier Subwoofer ■ Anschließen eines Leistungsverstärkers Symmetrische Verbindung Verbinden Sie je nach verwendetem Lautsprechersystem die entsprechenden Buchsen Verbinden Sie die Eingangsbuchsen Ihres Leistungsverstärkers mit den Buchsen PRE PRE OUT (XLR) des Geräts über symmetrische XLR-Kabel mit dem Verstärker.

  • Seite 25: Unsymmetrische Verbindung

    1 2 3 4 5 6 7 8 9 10 ■ Unsymmetrische Verbindung Anschließen von Subwoofern Verbinden Sie je nach verwendetem Lautsprechersystem die entsprechenden Buchsen Schließen Sie die aktiven Subwoofer über Audio-Cinch-Kabel (unsymmetrische PRE OUT (RCA) des Geräts über Cinch-Kabel (unsymmetrische RCA-Kabel) mit dem RCA-Kabel) an den Buchsen SUBWOOFER PREOUT 1–2 am Gerät an.

  • Seite 26: Anschließen Eines Fernsehers

    1 2 3 4 5 6 7 8 9 10 Anschließen eines Fernsehers ■ Schließen Sie einen Fernseher am Gerät an, so dass Videosignale, die zum Gerät Anschlussmethode 1 geführt wurden, am Fernseher ausgegeben werden können. (HDMI-steuerbarer/ARC-kompatibler Fernseher) Sie können auch den Fernsehton (Audio) am Gerät hören. Verbinden Sie das Gerät über ein HDMI-Kabel mit dem Fernseher.

  • Seite 27: Erforderliche Einstellungen

    1 2 3 4 5 6 7 8 9 10 ❑ Erforderliche Einstellungen Konfigurieren Sie die Einstellungen für die HDMI-Steuerung. Um HDMI-Steuerung und ARC verwenden zu können, sind die folgenden Einstellungen erforderlich. a Schalten Sie die HDMI-Steuerung am Fernseher und den Abspielgeräten Einzelheiten zu Einstellungen und zur Bedienung Ihres Fernsehers entnehmen Sie bitte (wie HDMI-steuerbare BD-/DVD-Player) ein.

  • Seite 28: Anschlussmethode 2 (Hdmi-Steuerbarer Fernseher)

    1 2 3 4 5 6 7 8 9 10 ■ ❑ Erforderliche Einstellungen Anschlussmethode 2 (HDMI-steuerbarer Fernseher) Um die HDMI-Steuerung verwenden zu können, sind die folgenden Einstellungen Schließen Sie den Fernseher mit einem HDMI-Kabel und einem Audiokabel (optisches erforderlich. Digitalkabel oder Stereo-Cinch-Kabel) am Gerät an.
  • Seite 29 1 2 3 4 5 6 7 8 9 10 ■ Anschlussmethode 3 Konfigurieren Sie die Einstellungen für die HDMI-Steuerung. (Fernseher mit HDMI-Eingangsbuchsen) a Schalten Sie die HDMI-Steuerung am Fernseher und den Abspielgeräten (wie einem Schließen Sie den Fernseher mit einem HDMI-Kabel und einem Audiokabel (optisches HDMI-steuerbaren BD-/DVD-Player) ein.

  • Seite 30: Anschlussmethode 4 (Fernseher Ohne Hdmi-Eingangsbuchsen)

    1 2 3 4 5 6 7 8 9 10 ■ ❑ S VIDEO-Verbindung (mit einem S-Video-Kabel) Anschlussmethode 4 (Fernseher ohne HDMI-Eingangsbuchsen) Wählen Sie je nach den an Ihrem Fernseher verfügbaren Video-Eingangsbuchsen eine Buchse MONITOR OUT (S VIDEO) MONITOR OUT/ der folgenden Anschlussmethoden.

  • Seite 31: Anschließen Eines Weiteren Fernsehers Oder Eines Projektors

    1 2 3 4 5 6 7 8 9 10 ■ Anschließen eines weiteren Fernsehers oder eines Projektors Das Gerät hat zwei HDMI-Ausgangsbuchsen. Wenn Sie über ein HDMI-Kabel einen weiteren Fernseher oder einen Projektor am Gerät anschließen, können Sie die zum Ansehen von Videos zu verwendenden Fernseher (oder den Projektor) mit der Fernbedienung umschalten (S.

  • Seite 32: Anschließen Von Abspielgeräten

    1 2 3 4 5 6 7 8 9 10 Anschließen von Abspielgeräten ■ Das Gerät bietet viele verschiedene Eingangsbuchsen einschließlich Komponentenvideoanschluss HDMI-Eingangsbuchsen, um verschiedene Arten von Abspielgeräten anschließen zu Schließen Sie ein Videogerät über ein Komponentenvideokabel und ein Audiokabel können.

  • Seite 33: S-Video-Verbindung

    1 2 3 4 5 6 7 8 9 10 ■ ■ S-Video-Verbindung Composite-Video-Signal Schließen Sie ein Videogerät über ein S-Video-Kabel und ein Audiokabel (optisches Schließen Sie ein Videogerät über ein Video-Cinchkabel und ein Audiokabel (optisches oder koaxiales Digitalkabel oder Stereo-Cinch-Kabel) an diesem Gerät an. Wählen Sie oder koaxiales Digitalkabel) an diesem Gerät an.

  • Seite 34: Anschluss Von Audiogeräten (Wie Cd-Player)

    1 2 3 4 5 6 7 8 9 10 Anschluss von Audiogeräten (wie CD-Player) Buchsen PHONO PHONO Audioausgang (PHONO) Schließen Sie Audiogeräte wie CD-Player, MD-Player oder Plattenspieler am Gerät an. Masseleitung Wählen Sie je nach den an Ihrem Audiogerät verfügbaren Audio-Eingangsbuchsen eine der folgenden Anschlussmethoden.

  • Seite 35: Anschluss An Den Buchsen An Der Frontblende

    1 2 3 4 5 6 7 8 9 10 ❑ MHL-Verbindung Anschluss an den Buchsen an der Frontblende Schließen Sie ein MHL-kompatibles mobiles Gerät (wie ein Smartphone) über ein Verwenden Sie die Buchse VIDEO AUX, um vorübergehend Geräte wie Spielekonsolen MHL-Kabel an.

  • Seite 36: Anschließen Der Fm-/Am-Antennen

    1 2 3 4 5 6 7 8 9 10 ❑ Anschluss Composite Video/Analog Stereo/Digitaloptisch Anschließen der FM-/AM-Antennen Schließen Sie ein Wiedergabegerät (wie Spielekonsole und Camcorder) über ein Video-Cinchkabel und ein Audiokabel (optisches oder koaxiales Digitalkabel) an Schließen Sie die mitgelieferten FM-/AM-Antennen (UKW/MW) am Gerät an. diesem Gerät an.

  • Seite 37: Zusammenbau Der Am-Antenne

    1 2 3 4 5 6 7 8 9 10 Zusammenbau der AM-Antenne Anschließen an ein Netzwerk Schließen Sie das Gerät mit einem handelsüblichen STP- (Shielded Twisted Pair) Kabel (nicht gekreuztes CAT-5-Kabel oder höhere Kategorie) an Ihrem Router an. Sie können mit dem Gerät Internetradio oder Musikdateien hören, die auf Medien-Servern wie Computern und Network Attached Storage (NAS) gespeichert sind.

  • Seite 38: Anschließen Anderer Geräte

    1 2 3 4 5 6 7 8 9 10 Anschließen anderer Geräte Anschließen von Aufnahmegeräten Anschließen eines Geräts mit analoger Mehrkanalausgabe An den Buchsen AV OUT können Sie Video- und Audio-Aufnahmegeräte anschließen. Sie können ein Gerät mit analogem Mehrkanalausgang wie einen DVD-Player oder Diese Buchsen geben die an der gewählten Eingangsquelle empfangenen einen SACD-Player an den Buchsen MULTI CH INPUT anschließen.

  • Seite 39: Anschließen Eines Mit Der Trigger-Funktion Kompatiblen Geräts

    Geräts (wie Ein-/Ausschalten und Wahl der Eingangsquelle) an diesem Gerät Gerät (Rückseite) bedienen. Wenn Sie einen Leistungsverstärker oder einen Subwoofer von Yamaha besitzen, der eine Systemverbindung unterstützt, oder ein Gerät mit einer Trigger-Eingangsbuchse, können Sie die Trigger-Funktion nutzen, indem Sie das externe Gerät an einer der Buchsen TRIGGER OUT anschließen.

  • Seite 40: Auswählen Einer Sprache Für Das Bildschirmmenü

    1 2 3 4 5 6 7 8 9 10 Auswählen einer Sprache für das Bildschirmmenü SOURCE SOURCE RECEIVER RECEIVER RECEIVER z RECEIVER z Wählen Sie die gewünschte Sprache des Bildschirmmenüs aus: Um die Einstellung zu bestätigen, drücken Sie Englisch, Japanisch, Französisch, Deutsch, Spanisch, Russisch, Italienisch oder Chinesisch.

  • Seite 41: Automatische Optimierung Der Lautsprechereinstellungen (Ypao)

    RECEIVER RECEIVER RECEIVER z RECEIVER z Bei Einsatz der Yamaha Parametric room Acoustic Optimizer-Funktion (YPAO; Parametrische Raumakustikoptimierung) misst das Gerät Platzieren Sie das YPAO-Mikrofon in Ohrhöhe an die Abstände der angeschlossenen Lautsprecher von Ihrer Ihrer Hörposition und schließen Sie es an der...
  • Seite 42 1 2 3 4 5 6 7 8 9 10 ❑ Mehrpunkt Der folgende Bildschirm erscheint auf dem Fernseher. SOURCE RECEIVER SOURCE/RECEIVER Wählt aus, ob die Messung an einer oder mehreren Positionen durchgeführt wird. V-AUX V-AUX AUDIO AUDIO PHONO PHONO MULTI MULTI TUNER...
  • Seite 43 1 2 3 4 5 6 7 8 9 10 ❑ Winkel Mehrfachmessung Einfachmessung (5 Hörpositionen) Aktiviert/deaktiviert die Winkelmessung. Einstellungen Aktiviert die Winkelmessung. Das Gerät misst die Mehrfachmessung Mehrfachmessung Winkel der einzelnen Lautsprecher an der Hörposition (1 Hörposition + vorn/hinten/links/rechts) (2 Hörpositionen + vorne/hinten) und korrigiert die Lautsprecherparameter so, dass CINEMA DSP wirkungsvollere Schallfelder erzeugen...

  • Seite 44: Messung An Einer Hörposition (Einfachmessung)

    1 2 3 4 5 6 7 8 9 10 Messung an einer Hörposition (Bei aktivierter Winkelmessung) SOURCE SOURCE RECEIVER RECEIVER Fahren Sie fort mit Schritt 2. (Einfachmessung) Wenn „Mehrpunkt“ auf „Nein“ eingestellt ist, folgen Sie der nachstehenden Vorgehensweise, um die Messung durchzuführen. V-AUX V-AUX AUDIO...
  • Seite 45 1 2 3 4 5 6 7 8 9 10 c Drücken Sie ENTER, um die Messung des ersten Winkels zu SOURCE SOURCE RECEIVER RECEIVER Um die Messergebnisse zu speichern, verwenden starten. Sie die Cursortasten (e/r) zur Auswahl von Die folgende Anzeige erscheint nach der Messung des ersten „SPEICH.“, und drücken Sie ENTER.

  • Seite 46: Messung An Mehreren Hörpositionen (Mehrfachmessung)

    1 2 3 4 5 6 7 8 9 10 Messung an mehreren Hörpositionen SOURCE SOURCE RECEIVER RECEIVER Wenn die Messungen an den gewünschten (Mehrfachmessung) Positionen abgeschlossen sind, verwenden Sie die Cursortasten zur Auswahl von „ABBR.“, und Wenn „Mehrpunkt“ auf „Ja“ eingestellt ist, folgen Sie der drücken Sie ENTER.
  • Seite 47 1 2 3 4 5 6 7 8 9 10 d Führen Sie in gleicher Weise die Winkelmessung für die SOURCE SOURCE RECEIVER RECEIVER Führen Sie die Winkelmessung durch. Positionen „2“ und „3“ durch. Die folgende Anzeige erscheint nach der Messung des dritten a Verwenden Sie die Cursortasten zur Auswahl von „JA“, und Winkels auf dem Fernsehbildschirm.

  • Seite 48: Prüfen/Betrachten Der Messergebnisse

    1 2 3 4 5 6 7 8 9 10 SOURCE SOURCE RECEIVER RECEIVER Ziehen Sie das YPAO-Mikrofon vom Gerät ab. Verwenden Sie die Cursortasten zur Auswahl eines Eintrags. Die Optimierung der Lautsprechereinstellungen ist damit abgeschlossen. Polarität der einzelnen Lautsprecher Normal:Das Lautsprecherkabel wurde mit der richtigen V-AUX V-AUX...

  • Seite 49: Laden Der Früheren Ypao-Einstellungen

    1 2 3 4 5 6 7 8 9 10 Laden der früheren YPAO-Einstellungen SOURCE SOURCE RECEIVER RECEIVER Wenn die manuell konfigurierten Lautsprechereinstellungen nicht richtig erscheinen, folgen Sie den unten angegebenen Schritten, um die manuellen Einstellungen zu verwerfen und wieder die vorhergehenden YPAO-Einstellungen zu laden.

  • Seite 50: Fehlermeldungen

    Das YPAO-Mikrofon kann keine Testtöne erkennen. Bildschirmanweisungen, um die Messung erneut zu starten. Tritt dieser Fehler wiederholt auf, wenden Sie sich an einen autorisierten Fachhändler oder Kundendienst von Yamaha. Folgen Sie den Bildschirmanweisungen, um die Messung erneut zu starten. Um die Messung abzubrechen, E-9: Anw.

  • Seite 51: Warnmeldungen

    1 2 3 4 5 6 7 8 9 10 Warnmeldungen Falls nach der Messung eine Warnmeldung erscheint, können Sie dennoch die Messergebnisse speichern, indem Sie die Bildschirmanweisungen befolgen. Wir empfehlen jedoch, YPAO erneut auszuführen, um das Gerät mit den optimalen Lautsprechereinstellungen zu betreiben. Warnmeldung Ursache Abhilfe...

  • Seite 52: Wiedergabe

    WIEDERGABE SOURCE SOURCE RECEIVER RECEIVER Grundlegende Bedienungsvorgänge bei der Wiedergabe V-AUX Auswählen einer HDMI-Ausgangsbuchse AUDIO Eingangswahltasten Schalten Sie die am Gerät angeschlossenen externen PHONO MULTI Geräte (wie Fernseher oder BD-/DVD-Player) ein. TUNER [ A ] [ A ] [ B ] [ B ] [ C ] [ C ]...

  • Seite 53: Auswählen Der Eingangsquelle Und Der Bevorzugten Einstellungen Mit Einem Tastendruck (Scene)

    Auswählen der Eingangsquelle und der bevorzugten Einstellungen mit einem SOURCE SOURCE RECEIVER RECEIVER Tastendruck (SCENE) Mit der SCENE-Funktion können Sie die zugeordnete Eingangsquelle, das Klangprogramm, den HDMI-Ausgang sowie weitere Einstellungen V-AUX V-AUX mit einem einzigen Tastendruck auswählen. AUDIO AUDIO Sie können bis zu 12 Szenen verwenden, um Ihre bevorzugten Einstellungen zu speichern und sie je nach Eingangsquelle umzuschalten. PHONO PHONO MULTI...

  • Seite 54: Konfigurieren Von Szenenzuordnungen

    Konfigurieren von Szenenzuordnungen Auswählen der Einträge, die der Szene SOURCE SOURCE RECEIVER RECEIVER zugewiesen werden sollen Versetzen Sie das Gerät in den Zustand (wie Zusätzlich zu den Standard-Szenenzuordnungen (Eingang, Eingangsquelle und Klangprogramm), den Sie einer HDMI-Ausgang und Modus) können Sie die folgenden Szene zuweisen möchten.

  • Seite 55: Auswählen Des Klangmodus

    Auswählen des Klangmodus SOURCE SOURCE RECEIVER RECEIVER ❑ Umschalten in den Pure Direct-Modus Das Gerät ist mit einer Vielzahl von Klangprogrammen und Surround-Dekodern ausgestattet, die Ihnen ermöglichen, • Drücken Sie PURE DIRECT. Wiedergabequellen mit Ihrem bevorzugten Klangmodus (wie V-AUX V-AUX In diesem Modus können Sie reinen Hi-Fi-Klang hören, indem das Schallfeldeffekt oder Stereowiedergabe) wiederzugeben.

  • Seite 56: Hören Stereoskoper Schallfelder (Cinema Dsp Hd3)

    Wenn Sie eines der Klangprogramme (außer 2ch Stereo und 11ch Stereo) auswählen, wenn keine Surround-Lautsprecher angeschlossen sind, nutzt das Gerät die eigene Virtual-Surround- Technologie von Yamaha, um bis zu 7-kanaligen Surround-Sound Das Gerät ist mit vielen Klangprogrammen ausgestattet, die eine zu reproduzieren und Ihnen zu ermöglichen, nur mit den Yamaha-eigene DSP-Technologie verwenden (CINEMA DSP HD³).

  • Seite 57: Passende Klangprogramme Für Filme (Movie)

    ■ ❑ ENTERTAINMENT Passende Klangprogramme für Filme (MOVIE) Die folgenden Klangprogramme sind für die Wiedergabe von Videoquellen wie Filmen, Dieses Programm ermöglicht dem Zuhörer, die volle Lebendigkeit von Fernsehprogrammen und Spielen optimiert. Sportübertragungen und leichten Unterhaltungsshows zu erleben. Bei Sportübertragungen werden die Stimmen des Kommentators und des Sports ❑...

  • Seite 58: Passende Klangprogramme Für Musik/Stereowiedergabe (Music)

    ■ Passende Klangprogramme für Dieses Programm bildet das Klangfeld des Refektoriums (Speisesaals) Church in einer im Mittelalter in Royaumont nördlich von Paris erbauten prachtvollen Musik/Stereowiedergabe (MUSIC) Royaumont gotischen Abtei ab. Die folgenden Klangprogramme sind für die Wiedergabe von Musikquellen optimiert. Dieses Programm simuliert einen relativ breiten Raum mit einer hohen Decke, Chamber der in etwa einem Konzertsaal in einem Schloss entspricht.

  • Seite 59: Unverarbeitete Wiedergabe

    ■ Unverarbeitete Wiedergabe Wiedergabe 2-kanaliger Signalquellen im SOURCE SOURCE RECEIVER RECEIVER Mehrkanalmodus (Surround-Dekoder) Sie können Eingangsquellen ohne jede Verarbeitung mit Der Surround-Dekoder ermöglicht die unverarbeitete, Schallfeldeffekten wiedergeben. mehrkanalige Wiedergabe von 2-kanaligen Quellen. Wenn eine mehrkanalige Quelle eingespeist wird, arbeitet der Dekoder auf die ■...

  • Seite 60: Hören Mit Reinem High-Fidelity-Sound (Pure Direct)

    Hören mit reinem High-Fidelity-Sound Wiedergabe komprimierter Musiksignale SOURCE SOURCE RECEIVER RECEIVER (Pure Direct) mit verbessertem Klang (Compressed Music Enhancer) Wenn der Pure-Direct-Modus aktiviert ist, gibt das Gerät die ausgewählte Signalquelle auf dem direktesten Signalweg wieder, V-AUX V-AUX um Rauschen und elektrische Geräusche von anderen AUDIO AUDIO Schaltungen (wie dem Frontblende-Display) zu reduzieren.

  • Seite 61: Fm-/Am-Radio (Ukw/Mw) Hören

    FM-/AM-Radio (UKW/MW) hören SOURCE SOURCE RECEIVER RECEIVER Auswahl einer Empfangsfrequenz Sie können einen Radiosender einstellen, indem Sie seine Frequenz angeben oder einen der gespeicherten Radiosender auswählen. V-AUX V-AUX Drücken Sie TUNER zum Anwählen von „TUNER“ AUDIO AUDIO als Eingangsquelle. • Die Radiofrequenzen hängen von dem Land oder Gebiet ab, in dem das Gerät eingesetzt wird.

  • Seite 62: Speichern Ihrer Lieblings-Radiosender (Festsender)

    ■ Speichern Ihrer Lieblings-Radiosender Auswählen eines Festsenders SOURCE SOURCE RECEIVER RECEIVER (Festsender) Stellen Sie einen gespeicherten Radiosender ein, indem Sie dessen Festsendernummer auswählen. Sie können bis zu 40 Radiosender als Festsender speichern. Sobald Sie Sender gespeichert haben, können Sie diese bequem Drücken Sie TUNER zum Anwählen von „TUNER“...

  • Seite 63: Abstimmung Per Hd Radio

    ■ Abstimmung per HD Radio™ Auswählen eines HD Radio™-Audioprogramms SOURCE SOURCE RECEIVER RECEIVER Sie können ein Audioprogramm wählen, wenn das Gerät auf einen (nur US-amerikanisches Modell) HD Radio-Sender abgestimmt ist, der mehrere Audioprogramme bietet (bis zu 8). Die HD Radio-Technologie ist eine neue Technologie, die es FM/AM-Radiosendern ermöglicht, Programme digital zu senden.

  • Seite 64: Halten Der Hd Radio™-Informationsanzeige

    ■ Halten der HD Radio™-Informationsanzeige Informationen über den Radiosender SOURCE SOURCE RECEIVER RECEIVER Zeigt Informationen über den ausgewählten Radiosender an, wie das Sie können die aktuell auf dem Fernseher (Monitor) angezeigten ausgewählte Band (FM/AM) und die Frequenz. HD Radio-Informationen und im Frontblende-Display mittels der Wenn Sie auf einen HD Radio-Sender abstimmen, werden die Nummer Halten-Funktion dauerhaft anzeigen lassen.

  • Seite 65: Durchsuchen-Bildschirm

    ■ Durchsuchen-Bildschirm Abstimmung per Radio Data System SOURCE SOURCE RECEIVER RECEIVER (nur Modelle für Großbritannien und Europa) Radio Data System ist ein Datenübertragungssystem, das in vielen Ländern für FM-Sender verwendet wird. Das Gerät kann verschiedene Arten von Radio Data System-Daten empfangen, z. B. V-AUX V-AUX AUDIO...

  • Seite 66: Automatischer Empfang Von Verkehrsinformationen

    Bedienen des Radios am Fernseher SOURCE SOURCE RECEIVER RECEIVER • „Program Service“, „Program Type“, „Radio Text“ und „Clock Time“ werden Sie können am Fernseher die Radioinformationen betrachten oder nicht angezeigt, wenn der Radiosender den Radio Data System-Dienst nicht anbietet. einen Radiosender auswählen. •...
  • Seite 67 ■ Durchsuchen-Bildschirm Menü Submenü Funktion SOURCE SOURCE RECEIVER RECEIVER (nur Modelle für Großbritannien und Europa) Schaltet auf FM/AM um. Abstimmung Wählt eine Frequenz aus. V-AUX V-AUX (+/-) AUDIO AUDIO Manuelle Abstimmung Automatisch PHONO PHONO MULTI MULTI Wählt automatisch einen Radiosender aus. (+/-) TUNER TUNER...

  • Seite 68: Wiedergabe Von Musik Vom Ipod

    Wiedergabe von Musik vom iPod Anschließen eines iPod Sie können Musik vom iPod über ein mit dem iPod geliefertes USB-Kabel am Gerät abspielen. Schließen Sie Ihren iPod über das mit dem iPod gelieferte USB-Kabel am Gerät an. • Es kann sein, dass ein iPod vom Gerät nicht erkannt wird, oder dass einige Funktionen nicht mit dem Modell oder der Version eines iPod kompatibel sind.

  • Seite 69: Wiedergabe Von Ipod-Inhalten

    ■ Wiedergabe von iPod-Inhalten Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER Folgen Sie den hier angegebenen Schritten, um den iPod zu bedienen und die Wiedergabe zu starten. Sie können den iPod über das auf dem Fernsehbildschirm angezeigte Menü steuern. V-AUX V-AUX AUDIO AUDIO Drücken Sie USB zum Anwählen von „USB“...

  • Seite 70: Bedienung Am Ipod Oder Mit Der Fernsteuerung (Einfacher Wiedergabemodus)

    ■ ■ Wiedergabe-Bildschirm Bedienung am iPod oder mit der SOURCE SOURCE RECEIVER RECEIVER Fernsteuerung (einfacher Wiedergabemodus) Drücken Sie MODE, um in den einfachen V-AUX V-AUX AUDIO AUDIO Wiedergabemodus zu schalten. PHONO PHONO MULTI MULTI Das Menü auf dem Fernsehbildschirm schaltet sich aus, TUNER TUNER [ A ]...

  • Seite 71: Einstellungen Für Zufall/Wiederholung

    ■ Einstellungen für Zufall/Wiederholung SOURCE SOURCE RECEIVER RECEIVER Sie können die Einstellungen Ihres iPod für Zufall/Wiederholung konfigurieren. V-AUX V-AUX • Während der einfachen Wiedergabe konfigurieren Sie die Einstellungen für AUDIO AUDIO Zufall/Wiederholung direkt an Ihrem iPod, oder drücken Sie MODE, um das Menü auf dem Fernsehbildschirm anzuzeigen und die nachstehenden Schritte zu befolgen.

  • Seite 72: Wiedergabe Von Auf Einem Usb-Speichergerät Gespeicherter Musik

    Wiedergabe von auf einem USB-Speichergerät gespeicherter Musik SOURCE SOURCE RECEIVER RECEIVER Sie können am Gerät Musikdateien wiedergeben, die sich auf einem USB-Speichergerät befinden. Lesen Sie auch die • Wenn sich viele Dateien auf dem USB-Speichergerät befinden, kann es eine Bedienungsanleitungen des USB-Speichergeräts für weitere Weile dauern, bis sie geladen sind.

  • Seite 73: Statusanzeigen

    ■ Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER Verwenden Sie die Cursortasten zur Auswahl eines Eintrags und drücken Sie ENTER. Wenn ein Titel ausgewählt ist, beginnt die Wiedergabe, und der Wiedergabe-Bildschirm wird angezeigt. V-AUX V-AUX AUDIO AUDIO PHONO PHONO MULTI MULTI TUNER TUNER [ A ] [ A ]...
  • Seite 74 ■ ■ Wiedergabe-Bildschirm Einstellungen für Zufall/Wiederholung SOURCE SOURCE RECEIVER RECEIVER Sie können die Einstellungen für Zufall/Wiederholung für die Wiedergabe von Inhalten eines USB-Speichergeräts konfigurieren. Wenn „USB“ als Eingangsquelle ausgewählt ist, V-AUX V-AUX drücken Sie OPTION. AUDIO AUDIO PHONO PHONO MULTI MULTI Verwenden Sie die Cursortasten zur Auswahl von TUNER...

  • Seite 75: Wiedergabe Von Musik, Die Auf Medien-Servern (Computern/Nas) Gespeichert Ist

    Wiedergabe von Musik, die auf Medien-Servern (Computern/NAS) gespeichert ist SOURCE SOURCE RECEIVER RECEIVER Wiedergabe von Musikinhalten vom Sie können auf dem Gerät Musikdateien abspielen, die auf Ihrem Computer oder DLNA-kompatiblen NAS gespeichert sind. Computer V-AUX V-AUX AUDIO AUDIO Folgen Sie den hier angegebenen Schritten, um •...
  • Seite 76 ■ Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER Verwenden Sie die Cursortasten zur Auswahl eines Eintrags und drücken Sie ENTER. Wenn ein Titel ausgewählt ist, beginnt die Wiedergabe, und der Wiedergabe-Bildschirm wird angezeigt. V-AUX V-AUX AUDIO AUDIO PHONO PHONO MULTI MULTI TUNER TUNER [ A ] [ A ]...
  • Seite 77 ■ ■ Wiedergabe-Bildschirm Einstellungen für Zufall/Wiederholung SOURCE SOURCE RECEIVER RECEIVER Sie können die Einstellungen für Zufall/Wiederholung für die Wiedergabe von Computer-Musikinhalten konfigurieren. Wenn „SERVER“ als Eingangsquelle ausgewählt ist, V-AUX V-AUX drücken Sie OPTION. AUDIO AUDIO PHONO PHONO MULTI MULTI Verwenden Sie die Cursortasten zur Auswahl von TUNER TUNER [ A ]...

  • Seite 78: Internetradio Hören

    Internetradio hören SOURCE SOURCE RECEIVER RECEIVER Sie können alle Internetradiosender weltweit hören. Drücken Sie mehrmals NET, um „NET RADIO“ als Eingangsquelle auszuwählen. V-AUX V-AUX • Um diese Funktion zu nutzen, muss das Gerät mit dem Internet verbunden sein AUDIO AUDIO Der Durchsuchen-Bildschirm wird auf dem Fernseher (S.
  • Seite 79 ■ ■ Durchsuchen-Bildschirm Wiedergabe-Bildschirm SOURCE SOURCE RECEIVER RECEIVER V-AUX V-AUX AUDIO AUDIO PHONO PHONO MULTI MULTI TUNER TUNER [ A ] [ A ] [ B ] [ B ] [ C ] [ C ] SCENE Wiedergabe-Anzeige Wiedergabe-Anzeige VOLUME PROGRAM MUTE Name der Liste...

  • Seite 80: Wiedergabe Von Musik Von Itunes/Ipod Über Ein Netzwerk (Airplay)

    Wiedergabe von Musik von iTunes/iPod über ein Netzwerk (AirPlay) Wiedergabe von Musikinhalten von Mit der AirPlay-Funktion können Sie Musik von iTunes / vom iPod über ein Netzwerk am Gerät abspielen. iTunes/iPod iTunes Folgen Sie den unten angegebenen Schritten, um iTunes-/iPod-Musikinhalte am Gerät abzuspielen. Schalten Sie das Gerät ein, und starten Sie iTunes Router Gerät...
  • Seite 81 Menü Submenü Funktion SOURCE SOURCE RECEIVER RECEIVER • Sie können das Gerät automatisch einschalten lassen, wenn Sie die Wiedergabe Setzt nach dem Pausieren die in iTunes oder am iPod starten, indem Sie „Netzwerk Standby“ (S. 115) im Wiedergabe fort. „Setup“-Menü auf „Ein“ einstellen. Stoppt vorübergehend die •...

  • Seite 82: Wiedergabe Von Video/Audio In Mehreren Räumen (Multi-Zone-Funktion)

    • Da es zahlreiche Möglichkeiten für den Anschluss und die Verwendung des Audio Geräts in einer Mehrzonen-Konfiguration gibt, empfehlen wir, dass Sie sich an (ZONE OUT) den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst wenden, um Einzelheiten zu den Mehrzonenverbindungen zu erfahren, die für Ihre Bedürfnisse am besten geeignet sind. Gästezimmer (Zone2 oder Zone3) Beispiele für Mehrzonenkonfigurationen...

  • Seite 83: Vorbereiten Des Mehrzonensystems

    Vorbereiten des Mehrzonensystems Schließen Sie das Gerät an, das in anderen Räumen verwendet werden soll. Vorsicht • Trennen Sie das Netzkabel des Geräts von der Netzspannungsversorgung, bevor Sie einen externen Verstärker anschließen. ■ Anschließen externer Verstärker und Lautsprecher für die Audiowiedergabe Schließen Sie den in Zone2 oder Zone3 aufgestellten externen Verstärker über ein Stereo-Cinch-Kabel am Gerät an, und schließen Sie am externen Verstärker Lautsprecher an.

  • Seite 84: Anschließen Eines Videomonitors Für Die Wiedergabe Analoger Videosignale

    ■ Anschließen eines Videomonitors für die Buchsen ZONE OUT (beliebige der Buchsen COMPONENT Wiedergabe analoger Videosignale VIDEO, VIDEO, S VIDEO) Schließen Sie einen Videomonitor zum Betrachten analoger Videos Videoeingang MONITOR OUT/ZONE OUT in Zone2 oder Zone3 an. Wählen Sie je nach den an Ihrem (entweder Component Videomonitor verfügbaren Video-Eingangsbuchsen eine der Video/Composite Video...

  • Seite 85: Anschließen Eines Hdmi-Kompatiblen Geräts Für Die Video-/Audio-Wiedergabe

    ■ Anschließen eines HDMI-kompatiblen Geräts für die Video-/Audio-Wiedergabe • Wenn die Buchse HDMI OUT 2 (ZONE OUT) Zone2 zugewiesen ist, können Sie die Audio-Ausgabe von der Buchse HDMI OUT 2 ein-/ausschalten, indem Sie Schließen Sie ein HDMI-kompatibles Gerät (wie einen Fernseher) „Audio Ausgang“...

  • Seite 86: Bedienung Des Geräts Von Einem Anderen Raum Aus (Fernverbindung)

    Fernverbindungen zwischen Yamaha-Produkten Ein Infrarotsignalsender wird nicht benötigt, wenn Sie Produkte von Raum aus (Fernverbindung) Yamaha verwenden, die (wie dieses Gerät) Fernverbindungen Sie können das Gerät und externe Geräte über die mitgelieferte unterstützen. Sie können Fernbedienungssignale übertragen, Fernbedienung von Zone2, Zone3 oder Zone4 aus bedienen, wenn indem Sie die Buchsen REMOTE IN/OUT über Kabel mit...

  • Seite 87: Bedienen Von Geräten In Zone2, Zone3 Oder Zone4

    Bedienen von Geräten in Zone2, Zone3 SOURCE SOURCE RECEIVER RECEIVER Starten Sie am externen Gerät die Wiedergabe, oder RECEIVER z RECEIVER z oder Zone4 wählen Sie einen Radiosender aus. Einzelheiten zur Wiedergabe finden Sie in der Bedienungsanleitung des externen Geräts. Drücken Sie mehrmals hintereinander ZONE, um V-AUX eine Zone auszuwählen.

  • Seite 88: Andere Bedienvorgänge Für Zone2, Zone3 Oder Zone4

    ■ ■ Andere Bedienvorgänge für Zone2, Zone3 Wiedergabe derselben Quelle in mehreren SOURCE SOURCE RECEIVER RECEIVER oder Zone4 Räumen (Party-Modus) Die folgenden Funktionen sind ebenfalls verfügbar, wenn die zu Der Party-Modus ermöglicht Ihnen, in allen Zonen dieselbe Musik bedienende Zone aktiviert ist. wiederzugeben, die in der Hauptzone wiedergegeben wird.

  • Seite 89: Betrachten Des Aktuellen Status

    Betrachten des aktuellen Status SOURCE SOURCE RECEIVER RECEIVER Umschalten der Informationen auf dem Eingangsquellengruppe Eintrag Frontblende-Display V-AUX V-AUX Song (Name des Titels), Artist (Name des AUDIO AUDIO Interpreten/Künstlers), Album (Name des Albums), DSP Program (Name des PHONO PHONO MULTI MULTI Klangmodus’), Audio Decoder (Name des Drücken Sie INFO.

  • Seite 90: Konfigurieren Der Wiedergabeeinstellungen Für Verschiedene Wiedergabequellen (Optionen-Menü)

    Konfigurieren der Wiedergabeeinstellungen für verschiedene Wiedergabequellen (Optionen-Menü) Einträge im Optionen-Menü Sie können getrennte Wiedergabeeinstellungen für verschiedene Wiedergabequellen konfigurieren. Dieses Menü steht im Frontblende-Display (oder auf dem Fernsehbildschirm) zur Verfügung, so dass Sie die Einstellungen bequem während der Wiedergabe konfigurieren können. •...

  • Seite 91: Klangregelung (Tone Control)

    ■ Adaptive DRC (Adaptive DRC) Eintrag Funktion Seite (nur US-amerikanisches Modell) Stellt ein, ob der Dynamikumfang (zwischen Maximal- und Minimalpegel) in Verbindung Audio-Modus Schaltet den UKW-/MW-Empfang (FM/AM) mit dem Lautstärkepegel automatisch geregelt wird. Die Einstellung „Ein“ ist sinnvoll für (Audio Mode) zwischen Stereo und Mono um.

  • Seite 92: Dialogeinstellungen (Dialog Adjust)

    ■ ■ Dialogeinstellungen (Dialog Adjust) Erweitertes Surround (EXTD Surround) Stellt die Lautstärke oder die wahrgenommene Höhe von Dialogton ein. Wählt aus, wie 5.1- bis 7.1-kanalige Quellen wiedergegeben werden, wenn hintere Surround-Lautsprecher verwendet werden. ❑ Dialogpegel (Dialog Lvl) Einstellungen Stellt die Lautstärke von Dialogton ein. Wenn Dialogton nicht deutlich zu hören ist, können Sie dessen Lautstärke erhöhen, indem Sie diese Einstellung erhöhen.

  • Seite 93: Videomodus (Video Mode)

    ■ ❑ Subwooferanpassung (SW.Trim) Videomodus (Video Mode) Stellt die Subwoofer-Lautstärke fein ein. Schaltet die in „Verarbeitung“ (S. 111) im „Setup“-Menü konfigurierten Einstellungen für die Videosignalverarbeitung (Auflösung, Bildseitenverhältnis und Videoeinstellungen) Einstellbereich ein und aus. –6,0 dB bis +6,0 dB (in Schritten von 0,5 dB) Einstellungen Grundeinstellung 0,0 dB...
  • Seite 94 ■ Audio-Modus (Audio Mode) (nur US-amerikanisches Modell) Schaltet den UKW-/MW-Empfang (FM/AM) zwischen Stereo und Mono um. • Diese Einstellung wird separat auf jedes Band angewendet (FM/AM). Einstellungen Auto (Auto) Empfängt das gewählte Band (FM oder AM) in Stereo, wenn der (Grundeinstellung) Empfang gut ist, und in Mono, wenn der Empfang schwach ist.

  • Seite 95: Konfigurationen

    KONFIGURATIONEN Konfigurieren von Eingangsquellen Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. (Eingang-Menü) Sie können die Einstellungen für die Eingangsquellen mit Hilfe des Fernsehbildschirms ändern. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Eingang“, und drücken Sie ENTER.

  • Seite 96: Umbenennen/Icon Auswahl

    ■ ■ Umbenennen/Icon Auswahl Dekodermodus Ändert den Namen und das Symbol der Eingangsquelle, die auf dem Setzt das Wiedergabeformat für digitale Audiosignale auf „DTS“. Frontblende-Display oder dem Fernsehbildschirm angezeigt werden. Wenn dieses Gerät zum Beispiel keine DTS-Audiosignale erkennt und Rauschen Eingangsquellen ausgibt, stellen Sie „Dekodermodus“...

  • Seite 97: Dmc-Steuerung

    ■ DMC-Steuerung Konfigurieren der SCENE-Funktion (Szene-Menü) Wählt aus, ob ein DLNA-kompatibler Digital Media Controller (DMC) die Wiedergabefunktionen bedienen soll. Sie können die Einstellungen der SCENE-Funktion (S. 53) mit Hilfe des Fernsehbildschirms ändern. Eingangsquelle SERVER Drücken Sie ON SCREEN. Einstellungen Deaktiviert Erlaubt keine Wiedergabesteuerung über DMCs.

  • Seite 98: Einträge Im Szene-Menü

    ■ Laden Verwenden Sie die Cursortasten und ENTER, um die Einstellung Lädt die für die ausgewählte Szene gespeicherten Einstellungen. zu ändern. Wählen Sie „DETAIL“, um die SCENE-Wiedergabekopplung zu konfigurieren oder die Szenenzuweisungen zu betrachten. Um das Menü zu verlassen, drücken Sie ON SCREEN. ❑...
  • Seite 99 ■ ❑ Detail Umbenennen/Icon Auswahl Auswählen der Einträge, die der Szene zugewiesen werden sollen. Sie können auch Ändert den Namen und das Symbol der Szene, die auf dem Frontblende-Display oder die Zuordnungen der Einträge zur aktuellen Szene betrachten. dem Fernsehbildschirm angezeigt werden. Um Einträge der Szene zuzuweisen, verwenden Sie die Cursortasten zur Auswahl ■...

  • Seite 100: Konfigurieren Von Klangprogrammen/Surround-Dekodern

    Konfigurieren von Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. Klangprogrammen/Surround-Dekodern (Klangprogramm-Menü) Sie können die Einstellungen des Klangprogramms mit Hilfe des Fernsehbildschirms ändern. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Klangprogramm“, und drücken Sie ENTER.

  • Seite 101: Einträge Im Klangprogramm-Menü

    Einträge im Klangprogramm-Menü Eintrag Funktion Einstellungen 1,0 s bis 5,0 s Stellt die Abklingzeit des hinteren Höher, um den Nachhall zu Nachhallzeit Hallklangs ein. intensivieren, und niedriger, um • Die verfügbaren Einträge und die Grundeinstellungen hängen vom gewählten Klangprogramm oder einen klaren Klang zu erhalten.

  • Seite 102: Einstellungen Für Dekoder

    ■ Die folgenden Einträge sind verfügbar, wenn Sie „2ch Stereo“ oder „11ch Stereo“ Einstellungen für Dekoder auswählen. Die folgenden Einträge sind verfügbar, wenn Sie „Dekodertyp“ bei „SURROUND DECODER“ auf „bPLIIx Music“ (bPLII Music) oder „Neo:6 Music“ einstellen. Klangprogramm Eintrag Funktion Einstellungen Wählt aus, ob der Dekodertyp...

  • Seite 103: Konfigurieren Verschiedener Funktionen (Setup-Menü)

    Konfigurieren verschiedener Funktionen Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. (Setup-Menü) Sie können die verschiedenen Funktionen des Geräts mit Hilfe des auf dem Fernsehbildschirm angezeigten Menüs konfigurieren. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Setup“, und drücken Sie ENTER.

  • Seite 104: Einträge Im Setup-Menü

    Einträge im Setup-Menü Menü Eintrag Funktion Seite Automatisches Setup Optimiert automatisch die Lautsprechereinstellungen (YPAO). LS-Anordnung Speichert zwei Lautsprecher-Einstellprofile und schaltet zwischen beiden um. Einst.daten Kopie Kopiert die „Einstellung Pattern“-Daten in der angegebenen Richtung. Front Wählt die Größe der Front-Lautsprecher. Center Wählt aus, ob ein Center-Lautsprecher angeschlossen ist, sowie dessen Größe.
  • Seite 105 Menü Eintrag Funktion Seite Aktiviert/deaktiviert die HDMI-Steuerung. Sie können auch die betreffenden Einstellungen konfigurieren (wie ARC HDMI-Einstellung und Fernsehton-Eingang). HDMI Audio Ausgang Wählt ein Gerät für die Audioausgabe aus. Wählt aus, ob (über die Buchsen HDMI zugeführte) Video-/Audiosignale an den Fernseher ausgegeben werden Standby Durchleitung sollen, wenn sich das Gerät im Bereitschaftsmodus befindet.

  • Seite 106: Lautsprecher (Manuelles Setup)

    ■ Lautsprecher (Manuelles Setup) Konfiguration Konfiguriert die Ausgabeeigenschaften der Lautsprecher. Konfiguriert die Lautsprechereinstellungen manuell. • Wenn Sie die Lautsprechergröße konfigurieren, wählen Sie „Groß“, wenn der Durchmesser Ihres Tieftonlautsprechers 16 cm oder mehr beträgt, oder „Klein“, wenn er kleiner als 16 cm ist. ❑...
  • Seite 107 ❑ Surround ❑ Front Präsenz Wählt aus, ob Surround-Lautsprecher angeschlossen sind, sowie deren Größen. Wählt aus, ob vordere Präsenzlautsprecher angeschlossen sind oder nicht. Einstellungen Einstellungen Wählen Sie diese Option für große Lautsprecher. Verwenden Wählen Sie diese Option, wenn vordere Präsenzlautsprecher Groß...

  • Seite 108: Extra Bass

    ■ ❑ SWFR Layout Pegel Wählt ein Subwoofer-Layout, wenn 2 Subwoofer verwendet werden. Stellt die Lautstärke der einzelnen Lautsprecher ein. Wahlmöglichkeiten Einstellungen Front L, Front R, Center, Surround L, Surround R, Surround Back L, Surround Back R, Wählen Sie diese Option, wenn 2 Subwoofer links und rechts im Raum Front Präsenz L, Front Präsenz R, Rear Präsenz L, Rear Präsenz R, Subwoofer 1, Subwoofer 2 Links + rechts angeordnet sind.

  • Seite 109: Ton

    • Um die ursprünglichen Einstellungen für alle Lautsprecher wiederherzustellen, wählen Sie Konfiguriert die Einstellungen für die Audioausgabe. „PEQ-Daten lösch.“ und dann „OK“. • Um die mit „Automatisches Setup“ (S. 41) ermittelten Werte des parametrischen Equalizers für die Feineinstellung in die Felder „Manuell“ einzutragen, wählen Sie „PEQ-Daten kopier.“ und dann einen EQ-Typ aus.

  • Seite 110: Pure Direct Modus

    ■ ❑ Anpassung Grundlautstärke Stellt die Verzögerung zwischen der Video- und Audioausgabe manuell ein, wenn Stellt die Grundlautstärke beim Einschalten des Receivers ein. „Auswahl Automatisch/Manuell“ auf „Manuell“ gestellt ist. Sie können den Zeitversatz der Audioausgabe feineinstellen, wenn „Auswahl Automatisch/Manuell“ auf „Auto“ Einstellungen gestellt ist.

  • Seite 111: Bild

    ■ Bild Wählt aus, ob mit Hilfe der Front-, Center- und Surround-Lautsprecher Virtual-Presence- Konfiguriert die Einstellungen für die Bildausgabe. Lautsprecher (VPS) erzeugt werden sollen. Wenn die VPS-Funktion aktiviert ist, erzeugt das Gerät, wenn keine vorderen Präsenzlautsprecher angeschlossen sind, vordere Virtual-Presence-Lautsprecher, und wenn vordere, aber keine hinteren Präsenzlautsprecher angeschlossen sind, hintere Virtual-Presence-Lautsprecher (S.

  • Seite 112: Auflösung

    ❑ Auflösung ❑ Einstellung Wählt eine Auflösung für die Ausgabe von HDMI-Videosignalen aus, wenn Konfiguriert die Videoeinstellungen, wenn „Videomodus“ auf „Verarbeitung“ gestellt ist. „Videomodus“ auf „Verarbeitung“ gestellt ist. Sie können die Videoeinstellungen als Presets (bis zu 6) speichern. Einstellungen ■ Vorgehensweise für das Setup Unverändert Wandelt die Auflösung nicht um.

  • Seite 113: Hdmi

    Kontrast HDMI Dient zum Einstellen des Bildkontrasts. Konfiguriert die HDMI-Einstellungen. Einstellbereich –100 bis +100 Grundeinstellung Sättigung Dient zum Einstellen der Farbsättigung. Einstellbereich –100 bis +100 Grundeinstellung ■ HDMI-Einstellung Aktiviert/deaktiviert die HDMI-Steuerung (S. 150). Einstellungen Deaktiviert die HDMI-Steuerung. (Grundeinstellung) Aktiviert die HDMI-Steuerung. Konfigurieren Sie die Einstellungen unter „TV Audio Eingang“, „ARC“...

  • Seite 114: Audio Ausgang

    ❑ ARC ❑ HDMI OUT1, HDMI OUT2 Aktiviert/deaktiviert ARC (S. 26), wenn „HDMI-Einstellung“ auf „Ein“ gestellt ist. Aktiviert/deaktiviert die Audioausgabe über einen an der Buchse HDMI OUT 1 oder der Buchse HDMI OUT 2 angeschlossenen Fernseher. Einstellungen Einstellungen Deaktiviert ARC. Ein (Grundeinstellung) Aktiviert ARC.

  • Seite 115: Netzwerk

    Netzwerk Um die Änderungen zu speichern, wählen Sie mit den Cursortasten „OK“ aus und drücken ENTER. Konfiguriert die Netzwerkeinstellungen. Um das Menü zu verlassen, drücken Sie ON SCREEN. ■ Netzwerk Standby Wählt aus, ob das Gerät von anderen Netzwerkgeräten aus eingeschaltet werden kann oder nicht (Netzwerkbereitschaft).

  • Seite 116: Multi-Zone

    ■ Netzwerkname Multi-Zone Bearbeitet den Netzwerknamen (den Gerätenamen im Netzwerk), der bei anderen Konfiguriert die Mehrzoneneinstellungen. Geräten im Netzwerk angezeigt wird. ■ Vorgehensweise Drücken Sie ENTER, um den Bildschirm zur Bearbeitung des Namens aufzurufen. Verwenden Sie die Cursortasten und ENTER zum Umbenennen, und wählen Sie „EINGABE“, um den Eintrag zu bestätigen.
  • Seite 117 ■ ❑ Mono Zone2 Ein, Zone3 Ein Schaltet zwischen Stereo- und Mono-Empfang für die Ausgabe in Zone2 oder Zone3 um. Konfiguriert die Einstellungen für Zone2 oder Zone3. Einstellungen ❑ Lautstärke Aus (Grundeinstellung) Gibt Stereosignale in Zone2 oder Zone3 aus. Schaltet die Lautstärkeeinstellungen für die Ausgabe in Zone2 oder Zone3 ein und aus. Gibt Monosignale in Zone2 oder Zone3 aus.

  • Seite 118: Zuweisung Hdmi Out2

    ■ ■ Zone4 Ein Zuweisung HDMI OUT2 Konfiguriert die Zone4-Einstellungen. Wählen die Zone, für welche die Buchsen HDMI OUT 2 (ZONE OUT) verwendet werden. Einstellungen ❑ Zone Scene Umbenennen Hauptkanäle (Grundeinstellung), Zone2, Zone4 Ändert den Namen der Szenen (für Zone4), so wie sie im Frontblende-Display und am Fernsehbildschirm angezeigt werden.

  • Seite 119: Funktion

    Funktion Um das Menü zu verlassen, drücken Sie ON SCREEN. Konfiguriert die Funktionen, welche die Bedienung des Geräts erleichtern. • Sie können die Buchsen COAXIAL und OPTICAL nicht derselben Eingangsquelle zuweisen. ■ Bildschirm-Einstellung Konfiguriert die Einstellungen für das Frontblende-Display und die Anzeige auf dem Fernsehbildschirm.
  • Seite 120 Funktion des über die Buchse TRIGGER OUT angeschlossenen Wählt aus, wie die Leistung für das an der Buchse DC OUT angeschlossene externen Geräts überprüft werden. Yamaha-AV-Zubehör zur Verfügung gestellt wird. Wahlmöglichkeiten Einstellungen Bricht die Übertragung des elektronischen Signals ab.

  • Seite 121: Eco

    ■ Speicherschutz Verhindert versehentliche Änderungen an den Einstellungen. Konfiguriert die Einstellungen für die Stromversorgung. Einstellungen Aus (Grundeinstellung) Die Einstellungen werden nicht geschützt. Aktiv Die Einstellungen werden geschützt, bis „Aus“ ausgewählt wird. • Wenn „Speicherschutz“ auf „Aktiv“ eingestellt ist, wird das -Schlosssymbol (o) auf dem Menübildschirm angezeigt.

  • Seite 122: Sprache

    Sprache Ablesen von Informationen über das Gerät (Information-Menü) Wählt eine Sprache für die Bildschirmmenüs aus. Sie können Informationen über das Gerät am Fernsehbildschirm betrachten. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Information“, und drücken Sie ENTER. Einstellungen English (Grundeinstellung) Englisch 日本語...

  • Seite 123: Arten Von Informationen

    ■ Arten von Informationen Netzwerk Zeigt die Netzwerkinformationen des Geräts an. ■ Audiosignal IP Adresse IP-Adresse Subnetzmaske Teilnetzmaske Zum Anzeigen von Informationen über das aktuelle Audiosignal. Std.-Gateway Die IP-Adresse des Standard-Gateways Format Audioformat des Eingangssignals DNS Server (P) Die IP-Adresse des primären DNS-Servers Die Anzahl der Quellkanäle im Eingangssignal (Front/Surround/LFE) DNS Server (S) Die IP-Adresse des sekundären DNS-Servers...

  • Seite 124: Konfigurieren Der Systemeinstellungen (Advanced Setup-Menü)

    Einträge im ADVANCED SETUP-Menu Konfigurieren der Systemeinstellungen (ADVANCED SETUP-Menü) Eintrag Funktion Seite REMOTE SENSOR Schaltet den Fernbedienungssensor des Hauptgeräts ein/aus. Konfigurieren Sie die Systemeinstellungen des Geräts bei Betrachtung des REMOTE CON AMP Wählt die Fernbedienungs-ID des Geräts aus. Frontblende-Displays. (nur asiatisches Modell) TUNER FRQ STEP Schalten Sie das Gerät in Bereitschaftsmodus.

  • Seite 125: Auswählen Der Fernbedienungs-Id (Remote Con Amp)

    SLEEP TUNER FRQ STEP DOCK Ändern Sie die Fernbedienungs-ID des Geräts so, dass sie der ID der Fernbedienung STEREO TUNED PRE AMP PARTY entspricht (Grundeinstellung: ID1). Wenn Sie mehrere Yamaha AV-Receiver einsetzen, ZONE ZONE ZONE FM50/AM9 OUT 1 OUT 2 SLEEP können Sie jeder Fernbedienung eine eindeutige Fernbedienungs-ID für den...

  • Seite 126: Aufheben Der Begrenzung Für Die Hdmi-Videosignalausgabe (Monitor Check)

    Aufheben der Begrenzung für die Sichern/Wiederherstellen von Einstellungen HDMI-Videosignalausgabe (MONITOR CHECK) (RECOV./BACKUP) SP IMP. - MONITOR CHECK SP IMP. - RECOV./BACKUP DOCK DOCK STEREO TUNED PRE AMP PARTY MUTE VOLUME STEREO TUNED PRE AMP PARTY MUTE VOLUME ZONE ZONE ZONE ADAPTIVE ZONE ZONE...

  • Seite 127: Aktualisieren Der Firmware (Firm Update)

    SLEEP Es wird je nach Bedarf neue Firmware mit zusätzlichen Funktionen oder Produktverbesserungen veröffentlicht. Updates können von der Yamaha-Website heruntergeladen werden. Wenn das Gerät mit dem Internet verbunden ist, können Sie die Firmware über das Netzwerk herunterladen. Einzelheiten hierzu finden Sie in den mit Updates bereitgestellten Informationen.

  • Seite 128: Steuerung Anderer Geräte Über Die Fernbedienung

    Steuerung anderer Geräte über die Fernbedienung SOURCE SOURCE RECEIVER RECEIVER Speichern von Fernbedienungs-Codes Sie können die Fernbedienungs des Geräts zur Bedienung externer Geräte (wie BD-/DVD-Player) nutzen, wenn Sie den Fernbedienungs-Code des externen Geräts gespeichert haben. ■ Speichern des Fernbedienungs-Codes für V-AUX V-AUX Sie können auch die Macro-Funktion verwenden, um nacheinander...

  • Seite 129: Bedienung Des Fernsehers

    Cursortasten den 4-stelligen Fernbedienungs-Code • Mit den Vorgabeeinstellungen des Geräts ist für alle Eingangswahltasten der LEVEL Verstärker-Code (Yamaha: 5098) gewählt. Mit dieser Einstellung können Sie am ein und drücken Sie ENTER. SETUP Gerät angeschlossene HDMI-steuerbare Geräte mit der Fernbedienung bedienen.

  • Seite 130: Programmierung Von Anderen Fernbedienungen Aus (Lernfunktion)

    SOURCE RECEIVER Um einen anderen Fernbedienungs-Code SOURCE/RECEIVER • Diese Tasten funktionieren nur dann, wenn die entsprechende Funktion bei Ihrem einzustellen, wiederholen Sie Schritte 4 und 5. Abspielgerät vorhanden ist und sich dieses per Infrarotsignal bedienen lässt. Um das Setup-Menü zu verlassen, drücken Sie Programmierung von anderen SETUP.

  • Seite 131: Ändern Der Gerätenamen

    Hinweis SOURCE SOURCE RECEIVER RECEIVER Drücken Sie ENTER. RECEIVER z RECEIVER z • Wenn Sie in Schritt 3 RECEIVER z drücken, können Sie den Menü-Bedientasten, den Bedientasten für externe Geräte oder den Richten Sie die Infrarotsender der Fernbedienungen Zifferntasten Funktionen eines externen Receivers zuweisen. Diese Tasten können dann jedoch nicht mehr zur Bedienung des Geräts verwendet werden.

  • Seite 132: Bedienen Mehrere Funktionen Gleichzeitig (Makro)

    Bedienen mehrere Funktionen gleichzeitig SOURCE SOURCE RECEIVER RECEIVER (Makro) • Um die Szenennamen jeder Zone zu bearbeiten, drücken Sie eine der Tasten SCENE und drücken Sie dann ZONE, um eine Zone zu wählen. Mit der Makro-Funktion können Sie nacheinander mehrere Drücken Sie ENTER.

  • Seite 133: Programmieren Von Makrovorgängen

    Die folgenden Makro-Bedienvorgänge sind nach Drücken einer SOURCE RECEIVER Verwenden Sie die Cursortasten (q/w) zur Auswahl RECEIVER z RECEIVER z Makro-Bedientaste verfügbar, wenn die Makro-Bedienvorgänge SOURCE/RECEIVER von „EDIT“, und drücken Sie ENTER. eingeschaltet sind. Makro-Bedienvorgänge EDIT Makro-Bedientasten 1. Befehl 2. Befehl V-AUX AUDIO Eingangswahltasten...

  • Seite 134: Zurücksetzen Der Bedienkonfiguration Der Fernbedienung

    Zurücksetzen der Bedienkonfiguration der Um die Auswahl auf alle entsprechenden Tasten SOURCE SOURCE RECEIVER RECEIVER RECEIVER z RECEIVER z anzuwenden, fahren Sie fort mit Schritt 5. Fernbedienung Um die Auswahl nur auf eine bestimmte Taste anzuwenden, fahren Sie fort mit Schritt 4. ■...

  • Seite 135: Löschen Einer Funktion Jeder Taste, Die Durch Lernen Zugewiesen Wurde

    ■ Löschen einer Funktion jeder Taste, die SOURCE SOURCE RECEIVER RECEIVER durch Lernen zugewiesen wurde Sie können eine Funktion jeder Taste, die durch Lernen zugewiesen wurde, löschen und die vorgegebenen Tastenzuordnungen wiederherstellen. V-AUX AUDIO Eingangswahltasten Drücken Sie SETUP. PHONO MULTI TUNER [ A ] [ B ]...

  • Seite 136: Aktualisieren Der Firmware Des Geräts Über Das Netzwerk

    Aktualisieren der Firmware des Geräts über das Netzwerk SOURCE SOURCE RECEIVER RECEIVER Es wird je nach Bedarf neue Firmware mit zusätzlichen Funktionen Wenn „UPDATE SUCCESS PLEASE POWER OFF!“ oder Produktverbesserungen veröffentlicht. Wenn das Gerät mit dem Internet verbunden ist, können Sie die Firmware über das im Frontblende-Display angezeigt wird, drücken Sie V-AUX V-AUX...

  • Seite 137: Anhang

    Produkt von Yamaha... aktiv war, als das Gerät zuletzt in Bereitschaft geschaltet wurde. Wenn Sie die Wenn Sie mehrere Produkte von Yamaha verwenden, kann die mitgelieferte Anfangslautstärke festlegen möchten, verwenden Sie „Grundlautstärke“ im Fernbedienung auch mit anderen Produkten von Yamaha funktionieren, oder andere „Setup“-Menü, um die Lautstärke beim Einschalten des Receivers festzulegen (S.

  • Seite 138: Problembehebung

    Falls das aufgetretene Problem in der nachfolgenden Tabelle nicht aufgeführt ist, oder wenn die nachfolgenden Anweisungen nicht helfen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker, und wenden Sie sich an den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst. Prüfen Sie zunächst folgende Dinge: a Die Netzkabel von Gerät, Fernseher und Abspielgeräten (wie BD-/DVD-Player) sind sicher an einer Wandsteckdose...

  • Seite 139: Audio

    Problem Ursache Abhilfe Drücken Sie SOURCE/RECEIVER, um die Fernbedienung auf Steuerung externer Die Fernbedienung wird für die Steuerung des Geräts verwendet. Geräte einzustellen (die Taste leuchtet grün). Die Bedienung externer Geräte per Stellen Sie den Fernbedienungs-Code erneut ein (S. 128). Auch dann, wenn der Fernbedienung ist nicht möglich.
  • Seite 140 Problem Ursache Abhilfe Es kommt kein Ton von den hinteren Verwenden Sie „Erweitertes Surround“ im „Optionen“-Menü, um den zu Der erweiterte Surround-Sound ist ausgeschaltet. Surround-Lautsprechern. verwendenden Dekoder auszuwählen (S. 92). Zur Prüfung stellen Sie „Extra Bass“ im „Setup“-Menü auf „Ein“, damit der tieffrequente Die Eingangsquelle enthält keine LFE- oder Tieffrequenzsignale.

  • Seite 141: Video

    Video Problem Ursache Abhilfe Am Gerät wurde eine andere Eingangsquelle ausgewählt. Wählen Sie mit einer der Eingangswahltasten die entsprechende Eingangsquelle. Schalten Sie den Eingang am Fernseher um, so dass das Videosignal vom Gerät Am Fernseher wurde eine andere Eingangsquelle ausgewählt. angezeigt wird.

  • Seite 142: Fm-/Am-Radioempfang

    FM-/AM-Radioempfang Problem Ursache Abhilfe Stellen Sie die Höhe oder Ausrichtung der FM-Antenne neu ein, oder stellen Sie Es sind Mehrweginterferenzen vorhanden. sie an einer anderen Position auf. (nur US-amerikanisches Modell) Stellen Sie „Audio-Modus“ im „Optionen“-Menü auf „Mono“ ein, um monauralen FM-Radioempfang zu wählen (S.

  • Seite 143: Usb Und Netzwerk

    USB und Netzwerk Problem Ursache Abhilfe Schalten Sie das Gerät aus, schließen Sie Ihr USB-Gerät erneut an und schalten Sie Das USB-Gerät ist nicht richtig an der Buchse USB angeschlossen. das Gerät wieder ein. Das Gerät erkennt das USB-Gerät nicht. Das USB-Gerät hat ein anderes Dateisystem als FAT16 oder FAT32.

  • Seite 144: Fehleranzeigen Im Frontblende-Display

    Prüfen Sie die Verbindung zwischen Gerät und Router (oder Hub) (S. 37). Internal Error Ein interner Fehler ist aufgetreten. Wenden Sie sich an einen autorisierten Fachhändler oder Kundendienst von Yamaha. MHL Overloaded Ein Überstrom fließt durch das MHL-kompatible mobile Gerät.

  • Seite 145: Glossar

    Glossar Audio-Informationen DTS-ES DTS-ES erzeugt insgesamt 6.1-Kanal-Audio aus 5.1-Kanal-Signalquellen, die mit DTS-ES aufgenommen wurden. Dieser Dekoder fügt dem ursprünglichen 5.1-Kanal-Sound einen hinteren Surround-Kanal hinzu. Im DTS-ES Matrix 6.1-Format ist ein hinteres Surround-Signal in den Surround-Kanälen enthalten, und im ■ Audio-Dekodierungsformat DTS-ES Discrete 6.1-Format ist ein gesonderter hinterer Surround-Kanal enthalten.

  • Seite 146: Hdmi- Und Video-Informationen

    Sampling-Frequenz/Quantisierungsbits HDMI- und Video-Informationen Die Sampling-Frequenz und die Quantisierungsbits zeigen die Menge der Informationen an, wenn ein analoges Audiosignal digitalisiert wird. Diese Werte werden wie in folgendem Beispiel angegeben: Component-Video-Signal „48 kHz/24 Bit“. Beim Component-Video-Signalsystem wird das Videosignal in das Y-Signal für Luminanz (Helligkeit) und die •...

  • Seite 147: Technologien Von Yamaha

    Lautsprecher) sehr unterschiedlich sein können, ist es unvermeidbar, dass auch Unterschiede im wahrgenommenen Klang auftreten. Aufgrund eine großen Menge von Messdaten bietet die eigene DSP-Technologie CINEMA DSP von Yamaha die audiovisuelle Erfahrung eines Kinosaals in Ihrem Zuhause. CINEMA DSP 3D Die tatsächlich gemessenen Schallfelddaten enthalten die Information über die Höhe der Klangbilder.

  • Seite 148: Video-Signalfluss

    Video-Signalfluss ■ Videosignale, die von einem Videogerät an das Gerät Videoumwandlungstabelle gesendet werden, werden wie unten gezeigt an einen Fernseher ausgegeben. (durchgezogene Linie) ist immer verfügbar. • Unter „Videomodus“ (S. 111) im „Setup“-Menü können Sie die Auflösung und das Bildseitenverhältnis auswählen, das für die Berechnung der (gepunktete Linie) ist nur verfügbar, wenn Videoausgabe für den HDMI-Ausgang angewendet wird.

  • Seite 149: Mehrzonenausgabe

    Mehrzonenausgabe ■ ■ Audioausgang Videoausgang Buchsen MONITOR OUT/ZONE OUT (*6) Buchse Ausgang Buchse HDMI OUT 2 Buchsen ZONE OUT Ausgang HDMI OUT 2 (ZONE OUT) COMPONENT (ZONE OUT) (*7) S VIDEO VIDEO VIDEO Eingang Zone2 Zone3 Zone2 (*1) Zone4 (*2) Eingang Zone2/3 Zone2/3...

  • Seite 150: Informationen Über Hdmi

    (Beispiel) Informationen über HDMI HDMI- HDMI- Steuerung Steuerung HDMI-Steuerung HDMI-Steuerung ermöglicht eine Bedienung externer Geräte über HDMI. Wenn Sie Die Wiedergabe Das Abspielgerät wird startet eingeschaltet und dessen einen Fernseher anschließen, der HDMI-Steuerung über dieses Gerät per HDMI-Kabel Videosignal wird angezeigt. ermöglicht, können Sie Funktionen des Geräts (wie Einschalten, Lautstärkeregelung) Drücken von SCENE (BD/DVD) über die Fernbedienung Ihres Fernsehers bedienen.

  • Seite 151: Hdmi-Signalkompatibilität

    HDMI-Signalkompatibilität Prüfen Sie durch Ein-/Ausschalten oder Lautstärkeregelung an der Fernbedienung des Fernsehers, ob das Gerät richtig mit dem Audiosignale Fernseher synchronisiert ist. Audiosignaltyp Audiosignalformat Kompatible Medien (Beispiel) 2-Kanal, 32 bis 192 kHz, 2-Kanal-Linear-PCM CD, DVD-Video, DVD-Audio • Wenn die HDMI-Steuerfunktion nicht richtig funktioniert, probieren Sie es damit, das Netzkabel des 16/20/24-Bit Fernsehers in Schritt 3 herauszuziehen und in Schritt 4 erneut anzuschließen.

  • Seite 152: Referenzabbildung (Rückseite)

    Referenzabbildung (Rückseite) (US-amerikanisches Modell) • Der Bereich um die Video-/Audio-Ausgangsbuchsen ist am Produkt selbst weiß markiert, um Falschanschlüsse zu vermeiden. ANHANG ➤ Referenzabbildung (Rückseite)

  • Seite 153: Warenzeichen

    Rovi Corporation. Reverse engineering or disassembly is prohibited. Dieser Empfänger unterstützt Netzwerkverbindungen. „SILENT CINEMA“ ist ein Warenzeichen der Yamaha Corporation. HD Radio-Technologie hergestellt unter Lizenz der iBiquity Digital Corporation. US- und ausländische Patente. HD Radio™ und die Logos HD, HD Radio, und „Arc“ sind eingetragene Warenzeichen der iBiquity Digital Corp.

  • Seite 154: Technische Daten

    Technische Daten Eingangsbuchsen • Video • Audio-Format MONITOR OUT/ZONE OUT - Dolby TrueHD • Audio analog - Composite x 1 - Dolby Digital Plus Audio (unsymmetrisch) x 9 (AV 1–4, AUDIO 1–3, PHONO, V-AUX) - S-Video x 1 - Dolby Digital Audio (symmetrisch) x 1 (AUDIO 4) (1:MASSE, 2:HEISS, 3:KALT) - Component x 1 - DTS-HD Master Audio...
  • Seite 155 Audiosektion • Eingangsempfindlichkeit/Eingangsimpedanz PHONO ............... 3,5 mV/47 k • iPod-fähig, Mass Storage Class USB Memory • Nomineller Ausgangspegel/Impedanz Unsymmetrische RCA (Audio 2 usw.)....200 mV/47 k (unsymmetrische RCA-Vorverstärkerausgänge) • Stromausgabe: 2,1 A Symmetrische XLR (Audio 4) Front L/R .............. 1,0 V/470  Netzwerk Anpassung Aus..........

  • Seite 156: Allgemeines

    • Maximale Verstärkung (Lautstärke: Maximum) • Maximaler Video-Eingangspegel (Videoumwandlung Aus) • Leistungsaufnahme............80 W ..............1,5 Vp-p oder höher Haupt-Zone Vorverstärkerausgang ......... 14 dB • Leistungsaufnahme im Bereitschaftsmodus..0,3 W (Typical) Vorverstärkerausgang Zone2/Zone3 ....... 14 dB • Signal-Rauschabstand (Videoumwandlung Aus) HDMI-Einstellung Ein, Standby Durchleitung Ein ..............60 dB oder höher .................

  • Seite 157: Index

    Index Symbole Anschließen eines Fernsehers Bitrate (Audiosignal, Information-Menü) Anschließen von Videogeräten Bitstream Exclamation mark (!) Anschluss GND (Plattenspieleranschluss) Buchse AUDIO Schlosssymbol (o) Anzeigefenster (Fernbedienung) Buchse COAXIAL Ziffern ARC (Audio Return Channel) Buchse DC OUT 11.2-Kanal-System ARC (HDMI-Einstellung, Setup-Menü) Buchse HDMI 11ch Stereo (Klangprogramm) Arena (Klangprogramm) Buchse MHL...
  • Seite 158 CLASSICAL (Klangprogramm-Unterkategorie) Dolby Pro Logic II (Surround-Dekoder) ENTERTAINMENT (Klangprogramm-Unterkategorie) Clock Time (Radio Data System) Dolby Pro Logic IIx (Surround-Dekoder) Erweitertes Surround (Optionen-Menü) Composite-AV-Kabel von Apple Dolby Pro Logic IIx Movie (Erweitertes Surround) Extra Bass (Konfiguration, Setup-Menü) Compressed Music Enhancer Dolby Pro Logic IIx Music Computer anschließen (Erweitertes Surround) Fehlermeldung (YPAO)
  • Seite 159 Frontblende-Display Hintergrund Lippensynchronisation (Bezeichnungen und Funktionen der Teile) (Bildschirm-Einstellung, Setup-Menü) Lippensynchronisation (Setup-Menü, Ton) Frontblende-Display, Informationen im Hi-Res-Modus (Optionen-Menü) LIVE/CLUB (Klangprogramm-Unterkategorie) Frontblendenklappe (Frontblende) Löschen (Fernbedienung) Funktion (Setup-Menü) Low Frequency Effects (LFE) Information-Menü LS-Anordnung (Lautsprecher, Setup-Menü) Informationsanzeige (Frontblende-Display) Geratesteuer. (Szene-Menü) INITIALIZE (ADVANCED SETUP-Menü) Grundlautstärke (Ton, Setup-Menü) Internal Error (Fehleranzeige) MAC Adresse (MAC Adresse Filter, Setup-Menü)
  • Seite 160 Mono Mix (Klangprogramm-Menü) Pegel (Lautsprecher, Setup-Menü) Mono Movie (Klangprogramm) Plattenspieler Sampling (Audiosignal, Information-Menü) MOVIE (Klangprogramm-Kategorie) Please wait (Fehleranzeige) Sättigung (Videomodus, Setup-Menü) MOVIE THEATER PLII Game (Surround-Dekoder) SCENE-Funktion (Klangprogramm-Unterkategorie) PLII Movie (Surround-Dekoder) SCENE-Wiedergabekopplung Multi-Zone (Information-Menü) PLII Music (Surround-Dekoder) Schallfeldeffekt Multi-Zone (Setup-Menü) PLIIx Game (Surround-Dekoder) Sci-Fi (Klangprogramm) MUSIC (Klangprogramm-Kategorie)
  • Seite 161 USB-Speichergerät anschließen Windows Media Player Taste MUTE Winkelmessung (YPAO) Taste ON SCREEN Verkehrsfunk (Optionen-Menü) Taste OPTION Verkehrsinformationen Yamaha Parametric room Acoustic Optimizer Taste PARTY (YPAO) VERSION (ADVANCED SETUP-Menü) Taste SCENE YPAO Version error (Fehleranzeige) Taste SLEEP (Yamaha Parametric room Acoustic Optimizer) Verstärker (Audioausgang, Setup-Menü)
  • Seite 162 Ziel-Zone (Trigger-Ausgang, Setup-Menü) Zifferntasten (Fernbedienung) Zone Scene Umbenennen (Zone2 Ein/Zone3 Ein, Setup-Menü) Zone Scene Umbenennen (Zone4 Ein, Setup-Menü) Zone Umbenennen (Multi-Zone, Setup-Menü) Zone Umbenennen (Zone2 Ein/Zone3 Ein, Setup-Menü) Zone Umbenennen (Zone4 Ein, Setup-Menü) Zone2 Zone2 Ein (Multi-Zone, Setup-Menü) Zone3 Zone3 Ein (Multi-Zone, Setup-Menü) Zone4 Zone4 Ein (Multi-Zone, Setup-Menü) Zufall (iPod, Optionen-Menü)
  • Seite 163 © 2013 Yamaha Corporation YF484A0/DE...

Inhaltsverzeichnis
