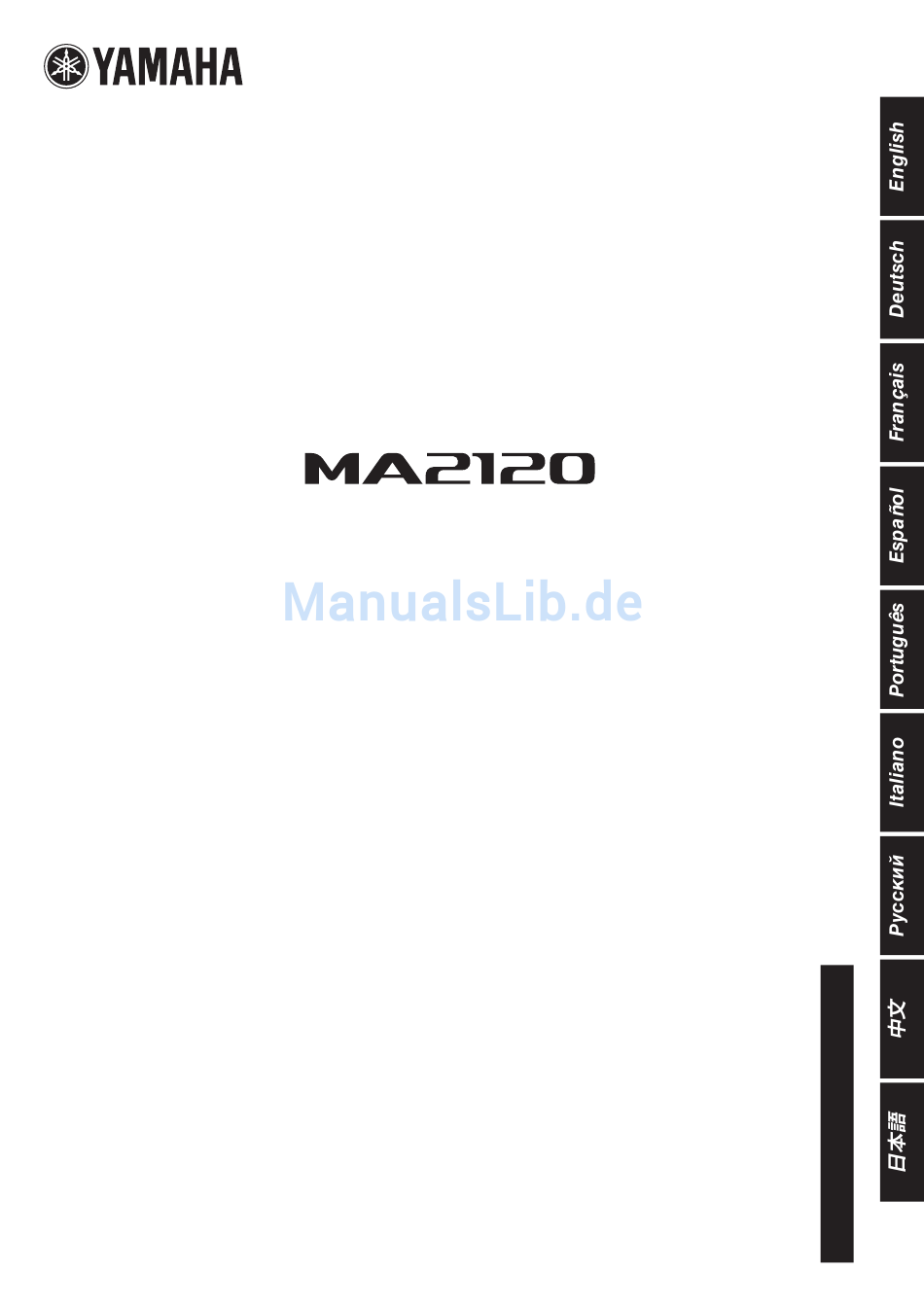

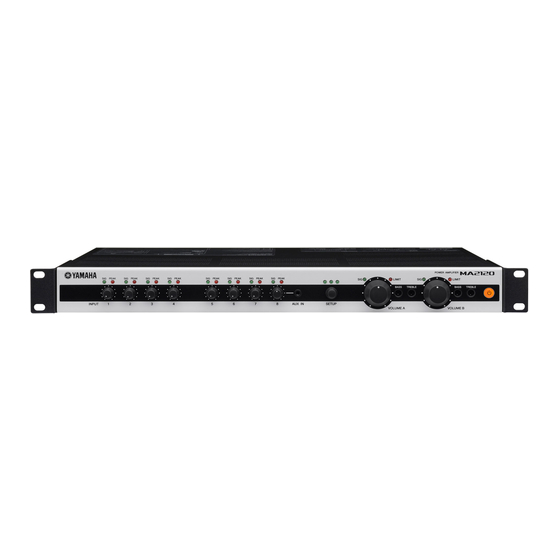

- Seite 1 POWER AMPLIFIER Setup Guide Installationsanleitung Guide de configuration Guía de configuración Guida alla configurazione Guia de Configuração Руководство по настройке 设置指南 セ ッ ト ア ッ プ ガ イ ド...
-
Seite 2: Inhaltsverzeichnis
Bedienoberflächen und der Fernbedienung. • Die in dieser Bedienungsanleitung gezeigten Abbildungen dienen lediglich zur Veranschaulichung und können vom tatsächlichen Aussehen an Ihrem Gerät abweichen. • Die in diesem Handbuch erwähnten Firmen- und Produktnamen sind Warenzeichen bzw. eingetragene Warenzeichen der betreffenden Firmen. MA2120 Installationsanleitung... -
Seite 3: Anschlüsse & Verbindungen
Euroblockstecker HINWEIS • Sie müssen die im Lieferumfang enthaltenen Euroblock-Anschlüsse verwenden. Wenn die Stecker verlorengegangen sind, wenden Sie sich bitte an Ihren Yamaha-Händler. • Verwenden Sie die im Lieferumfang enthaltenen, 6-poligen Euroblockstecker, um Verbindungen mit den [INPUT]-Anschlüssen herzustellen. • Um das Kabel für die Verbindung mit einem Euroblock-Anschluss vorzubereiten, isolieren Sie das Kabel wie in der Abbildung gezeigt ab. -
Seite 4: Anschließen Von Mikrofonen Oder Externen Externer Geräte
Wenn Sie das Netzkabel an einer Netzsteckdose anschließen, kann ein zugeführtes Eingangssignal dieses Gerät über die Auto-Wake- Funktion einschalten. Um unerwartete laute Geräusche zu vermeiden, sollten Sie Mikrofone und externe Geräte im ausgeschalteten Zustand anschließen. Cinch Euroblock Rückseite des MA2120 HINWEIS Lesen Sie „Anbringen von Euroblocksteckern“ für die Installation der Euroblock-Anschlüsse. ... -
Seite 5: Anschließen Des Leistungsverstärkers Pa2120
[SPEAKERS]-Anschlüsse des MA2120 gekoppelt oder unabhängig geregelt werden soll. Stellen Sie die [VOLUME]-Regler des PA2120 auf Maximum, um den Pegel des PA2120 auf den gleichen Wert wie den des MA2120 einzustellen. Der gekoppelte Betrieb kann für die Bedienung an einem digitalen Bedienfeld mit dem DIP-Schalter [SETUP] eingestellt werden. -
Seite 6: Anschließen Eines Bedienfelds
Anschlüsse & Verbindungen Anschließen eines Bedienfelds Durch den Anschluss digitaler Bedienfelder (Digital Control Panels; DCP1V4S, DCP4S, DCP4V4S) von Yamaha am MA2120 können Sie fernbedient die Lautstärke regeln, Eingänge umschalten usw. Sie können bis zu zwei DCP-Einheiten anschließen. Die Gesamtkabellänge vom MA2120 bis zum letzten Bedienfeld darf 800 Meter bei 24AWG nicht überschreiten. -
Seite 7: Verwenden Des [Remote]-Anschlusses (Euroblock-3-Pol)
[z]-Taste an der Vorderseite oder mit der Auto-Wake-Funktion mit Eingangssignalerkennung einzuschalten. Das Gerät lässt sich nur über das am Anschluss [REMOTE] angeschlossene Bedienfeld einschalten. • Wenn das Gerät über Bedienbefehle von der Buchse [REMOTE] stummgeschaltet wird, blinkt die [z]-Taste grün. MA2120 Installationsanleitung... -
Seite 8: Setup-Modus (Erweiterte Einstellungen)
Setup-Modus (Erweiterte Einstellungen) Die erweiterten Einstellungen für den Leistungsverstärker MA2120 können durch Betätigung des [SETUP]-Encoders und der Eingangspegelregler 1–8 konfiguriert werden. Eingangspegelregler 1–8 [SETUP]-Encoder Es gibt drei verschiedene Setup-Modi, in denen erweiterte Einstellungen konfiguriert werden können. Die Bedienung und die Funktionsweise in den verschiedenen Setup-Modi ist die folgende: •... -
Seite 9: Bedienungsvorgang
Kompressionsfaktor einzustellen. Der Parameterwert ändert sich mit jedem Klick des Encoders. Aus: (Standardeinstellung) 2 und 3: 5 und 6: Drücken Sie den [SETUP]-Encoder, um die Einstellung anzuwenden. Der Modus springt zurück auf die Kanalauswahl (Schritt 3). MA2120 Installationsanleitung... -
Seite 10: Klangregelung (Eq) Auf Das Eingangssignal Anwenden
Wenn der eingestellte EQ-Wert für [INPUT 7] und [INPUT 8] +5 dB überschreitet, beginnt die Enhancer-Funktion zu arbeiten, und es werden harmonische Obertöne honzugefügt. Drücken Sie den [SETUP]-Encoder, um die Einstellung anzuwenden. Der Modus springt zurück auf die Kanalauswahl (Schritt 3). MA2120 Installationsanleitung... -
Seite 11: Echo/Hall Auf Das Eingangssignal Anwenden
Der Parameterwert ändert sich mit jedem Klick des Encoders. 0 %: 10 %: 20 % bis 40 %: 50 %: (Standardeinstellung) 60 % bis 90 %: 100 %: Drücken Sie den [SETUP]-Encoder, um die Einstellung anzuwenden. Der Modus springt zurück auf die Kanalauswahl (Schritt 3). MA2120 Installationsanleitung... -
Seite 12: Einstellen Der Empfindlichkeit Des Ducker-Effekts
Eingangskanal Sie die Leveler-Funktion anwenden möchten. Drehen Sie den [SETUP]-Encoder, um den Zielpegel einzustellen. Aus: (Standardeinstellung) Low: Normal: Drücken Sie den [SETUP]-Encoder, um die Einstellung anzuwenden. Der Modus springt zurück auf die Kanalauswahl (Schritt 3). MA2120 Installationsanleitung... -
Seite 13: Einstellen Der Gong-Lautstärke
Linepegelausgangs einstellen möchten. Sie können den [SETUP]-Encoder drehen, um die Kopplungsfunktion für die [SPEAKERS]- und [LINE OUT]-Pegel ein- oder auszuschalten. Aus: (Standardeinstellung) Ein: Drücken Sie den [SETUP]-Encoder, um die Einstellung anzuwenden. Der Modus springt zurück auf die Kanalauswahl (Schritt 3). MA2120 Installationsanleitung... -
Seite 14: Rückkopplungsunterdrückung Für Mikrofone
Drehen Sie den [SETUP]-Encoder, um zwischen Erhalten der bestehenden Einstellungen und Initialisieren der Einstellungen beim Einschalten zu wählen. Erhalten: (Standardeinstellung) Initialisieren: Drücken Sie den [SETUP]-Encoder, um die Einstellung anzuwenden. Der Modus springt zurück auf die Kanalauswahl (Schritt 3). MA2120 Installationsanleitung... -
Seite 15: Liste Der Dip-Schalter-Einstellungen
Kopplung aus (die Lautstärken von [SPEAKERS] und [LINE OUT] lassen sich unabhängig voneinander einstellen) Kopplung ein (Die Pegel der Ausgangsbuchsen [SPEAKERS] und [LINE OUT] werden gemeinsam geregelt) HINWEIS Wenn die Kopplung eingeschaltet ist, können Sie die Lautstärke von [SPEAKER] und [LINE OUT] an der DCP-Einheit einstellen. MA2120 Installationsanleitung... -
Seite 16: Dip-Schalter Für [Speaker A] Und [Speaker B]
Hochpassfilter 150 Hz Tiefpassfilter 150 Hz Tiefpassfilter 200 Hz Frequenzkorrektur, genau abgestimmt auf die Baureihe der VXS-Lautsprecher von Yamaha Frequenzkorrektur, genau abgestimmt auf den Subwoofer VXS10S/VXS10ST von Yamaha (45–150 Hz) Frequenzkorrektur, genau abgestimmt auf die Baureihe der VXC-Lautsprecher von Yamaha MA2120 Installationsanleitung... -
Seite 17: Anhang
[INPUT 4] ein/aus [INPUT 5] ein/aus [INPUT 6] ein/aus [INPUT 7] ein/aus [INPUT 8] ein/aus [INPUT 1] ein/aus [INPUT 3] ein/aus Gong ein Gong ein 4, 5 [INPUT] 7 und 8 [INPUT] 7 und 8 stummschalten stummschalten 6, 7 MA2120 Installationsanleitung... -
Seite 18: Hoch- Und Niederohmige Verbindungen
Lautsprechersystemen und den Lautsprechertransformatoren ab. Es ist auch möglich, gleichzeitig Lautsprechersysteme mit unterschiedlicher Nenneingangsleistung anzusteuern. Bei Lautsprechersystemen, deren Nenneingangsleistung verändert werden kann (Baureihen VXC und VXS von Yamaha) kann so die relative Lautstärke des Lautsprechers variiert werden. Lautsprechertransformator 70 V/100 V... -
Seite 19: Technical Specifications
Terminal MIC/LINE IN INPUT 1-6 3.5mm Euro Block 6pin x3 balanced LINE IN INPUT 5-6 MONO RCA PIN x4 unbalanced INPUT 7-8 STEREO RCA PIN x2 unbalanced INPUT 8 3.5mm STEREO mini phone x1 (Front Panel) unbalanced MA2120 Setup Guide... -
Seite 20: Electrical Characteristics
SETUP x3 (Green), OUTPUT SIGNAL x2 (Green), OUTPUT LIMIT x2 (Red) AC Power Requirement 100V, 120V, 230V-240V 50Hz/60Hz (*1) *1 It has confirmed that it is working with ±10% of the voltage of the rated supply voltage. MA2120 Setup Guide... -
Seite 21: General Specifications
18.90 x 1.73 x 13.82 inch Net Weight 4.9kg Included Accessories AC power cord (2.0m) x1, 3.5mm Euroblock plug (6pin) x3, 3.5mm Euroblock plug (3pin) x1, Owner's Manual x1, Setup Guide x1 Optional accessories Digital Control Panel (DCP1V4S-US/EU, DCP4V4S-US/EU, DCP4S-US/EU ） MA2120 Setup Guide... - Seite 22 Technical Specifications Dimensions (unit: mm) MA2120 Setup Guide...
-
Seite 23: Block Diagram
Technical Specifications Block Diagram MA2120 Setup Guide... - Seite 24 Technical Specifications Level Diagram MA2120 Setup Guide...
- Seite 25 200W-70V ： 0.87 AMP-MODE 200W-100V ： 1.90 AMP-MODE ： 3Ω 2.05 AMP-MODE 4Ω ： 1.83 AMP-MODE 8Ω ： 1/3 output power 1.89 AMP-MODE ： 120W-70V 1.91 AMP-MODE 120W-100V ： 1.71 AMP-MODE 200W-70V ： 1.68 AMP-MODE ： 200W-100V MA2120 Setup Guide...
- Seite 26 Yamaha Pro Audio global website http://www.yamahaproaudio.com/ Yamaha Downloads http://download.yamaha.com/ Manual Development Department © 2016 Yamaha Corporation Published 02/2016 KSHD-A0 Printed in China ZT16370...
