Anschluss und Inbetriebnahme
Anschluss und Inbetriebnahme
Gerät anschließen
Sat-ZF-Anschluss
Analog- und Digital-TV
Voreinstellung der Empfangsanlage
14
Der folgende Abschnitt ist speziell für den Fachhändler gedacht. Sie müssen die-
sen Abschnitt nur beachten, wenn Sie die Installation selbst durchführen.
Im Abschnitt „Anschlussbeispiele" finden Sie Musterkonfigurationen.
Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installationsarbeiten
fachgerecht durchgeführt sind.
Beachten Sie hierzu den Abschnitt „Sicherheitshinweise".
Schließen Sie den Sat-ZF-Eingang des Receivers an die Satelliten-Empfangsan-
lage an.
Verwenden Sie hierfür ein Koaxialkabel mit einem Anschlussstecker der Norm F.

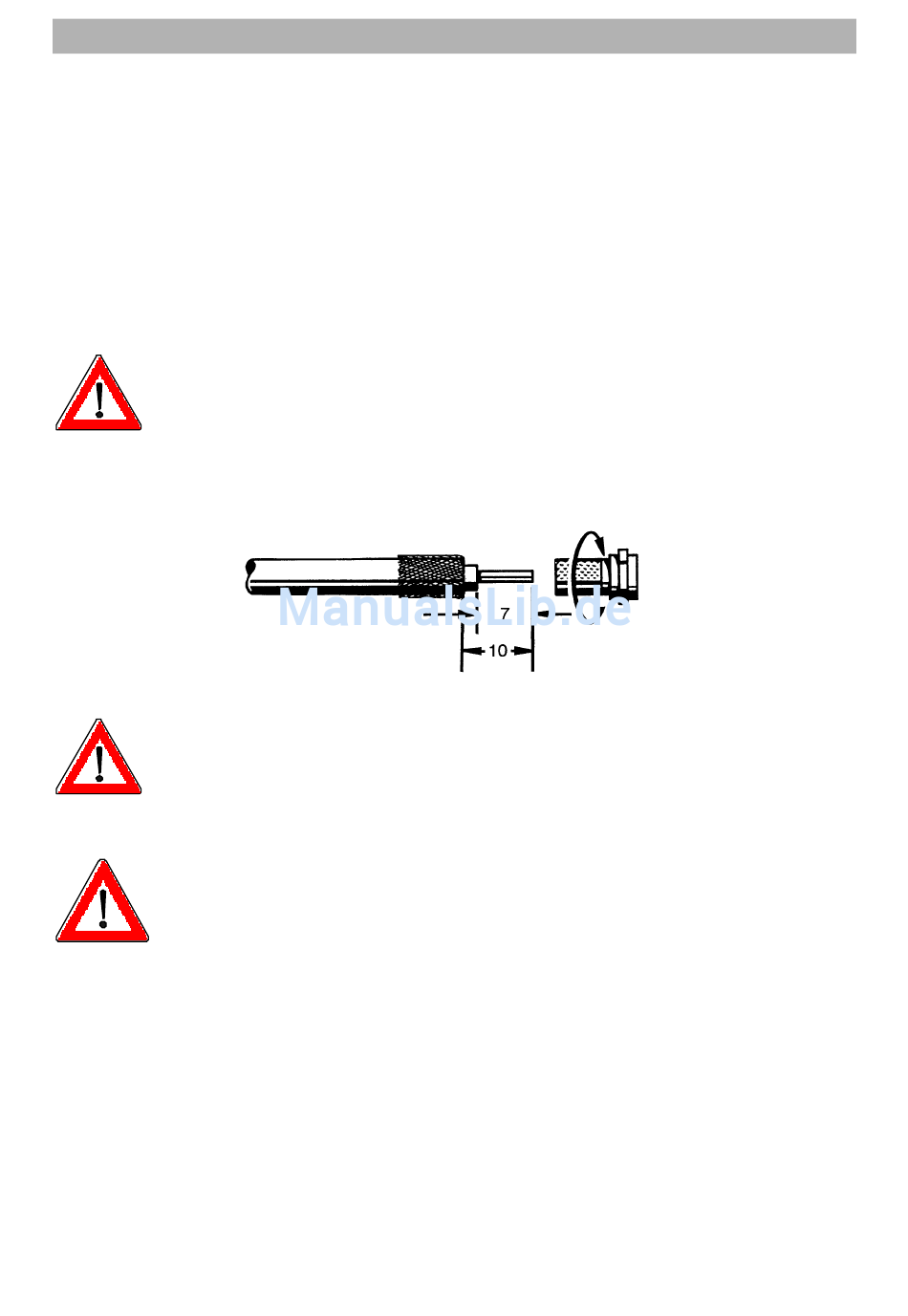

Wenn an dem Kabel der F-Stecker noch nicht montiert ist,
•
isolieren Sie das Kabel entsprechend der nachfolgenden Grafik ab und
•
drehen Sie den F-Stecker auf das Kabelende sorgfältig auf, bis er fest auf dem
Kabel sitzt.
Achten Sie darauf, dass bei der Montage des Steckers keine Drähtchen des Ab-
schirmgeflechts den Innenleiter berühren. Dadurch würde ein Kurzschluss verur-
sacht werden.
Die Qualität des Empfangssignals hängt von einer guten Verbindung ab!
Damit Sie digitale und analoge Programme empfangen können, verbinden Sie die
Buchse IF OUTPUT mit der Buchse IF INPUT ANALOG an der Rückseite des Re-
ceivers. Verwenden Sie hierfür die als Zubehör beigefügte Koax-Brücke.
Vergewissern Sie sich, dass Ihre Sat-Antennenanlage das Low-band sowie das
High-band für analogen und digitalen Empfang überträgt. Ihre Einzel-Sat-Antenne
muss für den Digitalempfang mindestens mit einem Universal-LNB ausgestattet
sein.
Die Voreinstellung für die Steuersignale wurde für herkömmliche Empfangsanlagen
vorgenommen, also 14/18 V zur Polarisationsumschaltung und 22 kHz-Schaltsig-
nal zur LOW/HIGH-Band-Umschaltung bei Multifeed-Empfangsanlagen.
Werden in der Empfangsanlage UFO- oder Tone Burst-Schaltmatrizen eingesetzt,
so muss im Installationsmenü, Menüpunkt „DiSEqC" die Voreinstellung geändert
werden.
Siehe hierzu Abschnitt „Installationsmenü, DiSEqC-Menü".
Beachten Sie unbedingt die Anwendungshinweise für die verwendete Matrix.
