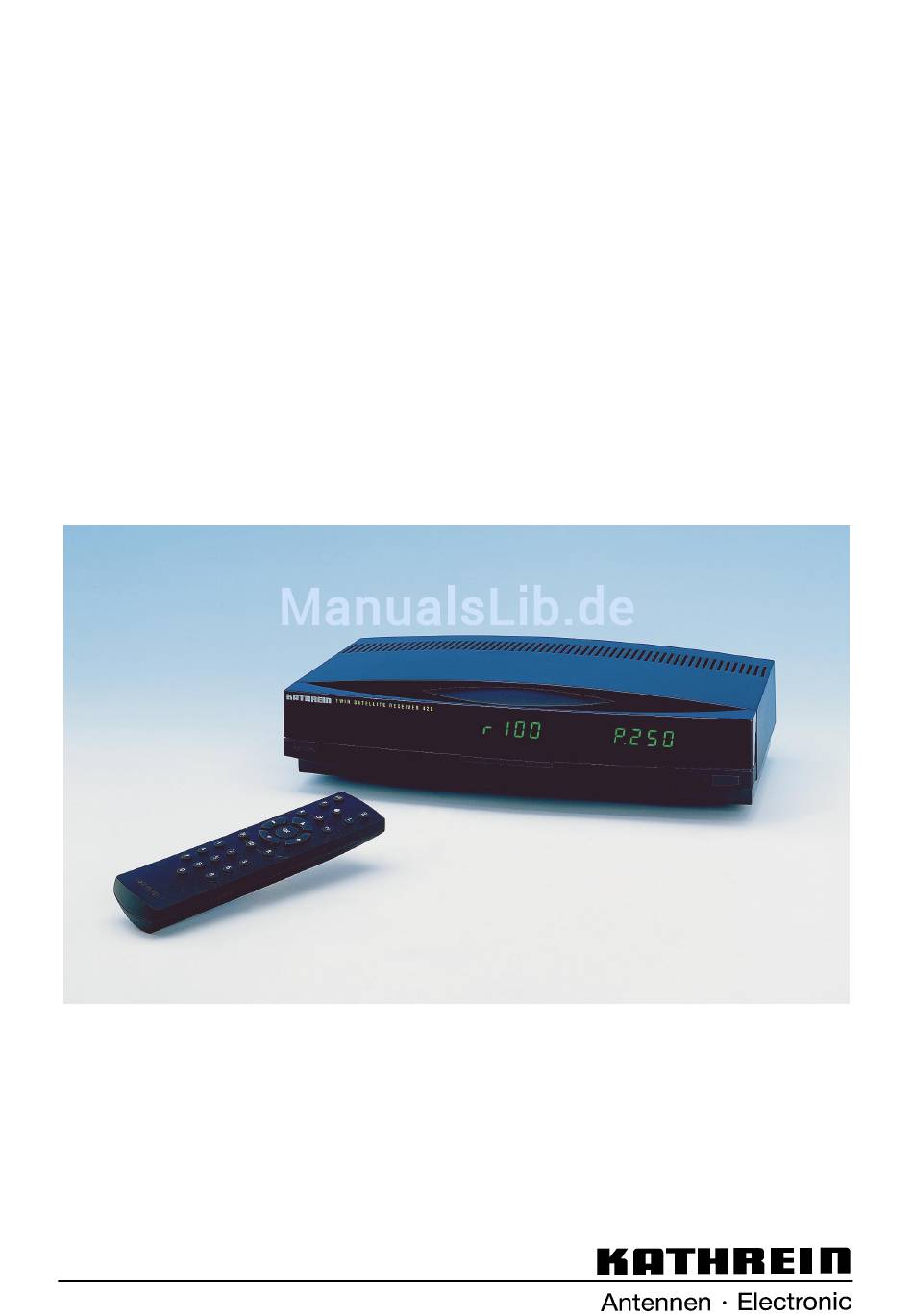

- Seite 1 Betriebsanleitung Kathrein-Satelliten-Receiver UFD 420 Best.-Nr.: 260 441...
-
Seite 2: Inhaltsverzeichnis
Inhalt Bedienelemente, Anzeigen und Anschlüsse ..............3 Ansicht Vorderseite, Rückseite und Fernbedienung ..................3 Beschreibung der Bedienelemente, Anzeigen und Anschlüsse..............4 Sicherheitshinweise ......................5 Wichtige Hinweise zum Betrieb ........................5 Wichtige Hinweise zum Aufstellort und zur Montage ..................6 Anschluß und Inbetriebnahme ..................7 Gerät anschließen ............................7 Batterien in die Fernbedienung einlegen......................8 HF-Kanal einstellen ............................9 Bedienung des Receivers ....................10... -
Seite 3: Bedienelemente, Anzeigen Und Anschlüsse
Bedienelemente, Anzeigen und Anschlüsse In diesem Abschnitt finden Sie eine kurze Beschreibung aller Bedienelemente, An- zeigen und Anschlüsse. Die hier vorgestellten Tastensymbole finden Sie auch bei der Beschreibung der Bedienabläufe. Ansicht Vorderseite Ansicht Rückseite Ansicht Fernbedienung... -
Seite 4: Bedienelemente Und Anzeigen Auf Der Vorderseite
Bedienelemente, Anzeigen und Anschlüsse DATA-Buchse Bedienelemente und Anzeigen auf der a) Anschlu ßmöglichkeit für den externen Infrarotsensor Vorderseite URS 200. b) Anschluß für Copy-Programmer UFP 10 zum Ein- und Netzschalter (mit Netztrennung) Auslesen der Programmdaten. (Funktion b ist speziell für den Service, zum Kopieren LED-Display TV (vierstellige 7 Segmentanzeige) der Programmdaten). -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Im folgenden Abschnitt finden Sie wichtige Hinweise zum Betrieb, Aufstellort und Anschluß des Receivers. Lesen Sie diese Hinweise sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Wichtige Hinweise zum Betrieb Längere Abwesenheit/Gewitter Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter grundsätzlich mit dem Netzschalter am Gerät aus. -
Seite 6: Wichtige Hinweise Zum Aufstellort Und Zur Montage
LNB-Versorgungsspannung Wird das Speisesystem (LNB) mit einer externen Versorgungsspannung versorgt und die LNB-Versorgungsspannung nicht zur Polaritätsumschaltung verwendet (z.B. Kathrein Einkabelspeisesystem UAS 330), muß die LNB-Versorgung des Re- ceivers auf „Aus“ gestellt werden (siehe Abschnitt „Grundeinstellungen, LNB- Versorgungsspannung“). Wird die Umschaltung nicht vorgenommen, besteht die Gefahr, daß der Receiver... -
Seite 7: Anschluß Und Inbetriebnahme
Anschluß und Inbetriebnahme Der folgende Abschnitt ist speziell für den Fachhändler gedacht. Sie müssen daher diesen Abschnitt nicht beachten, wenn Sie die Installation nicht selbst durchführen. Im Abschnitt „Anschlußbeispiele“ finden Sie eine Musterkonfiguration. Vorsicht Schließen Sie das Gerät erst an das Stromnetz an, wenn die Installation vor- schriftsmäßig durchgeführt wurde. -
Seite 8: Hf-Anschluß
Anschluß und Inbetriebnahme HF-Anschluß Besitzt Ihr TV-Gerät keine Scartbuchse, wird die Verbindung zum TV-Gerät mit ei- nem Koaxialkabel hergestellt. • Ziehen Sie in diesem Fall das Koaxialkabel vom Antenneneingang des Video- recorders ab und schließen es am terrestrischen Antenneneingang (3, Ansicht Rückseite) des Satellitenreceivers an. -
Seite 9: Hf-Kanal Einstellen
Anschluß und Inbetriebnahme HF-Kanal einstellen / Funktion prüfen • Schalten Sie den Satellitenreceiver mit dem Betriebsschalter an der Gerätevor- derseite ein. Das LED-Display am Gerät zeigt den zuletzt eingestellten Pro- grammplatz an. • Schalten Sie Ihr Fernsehgerät ein. • Stellen Sie beim Fernsehgerät auf einem freien Programmplatz Kanal 38 ein (voreingestellter Kanal des Receivers). -
Seite 10: Bedienung Des Receivers
Bedienung des Receivers In diesem Kapitel erfahren Sie, wie Sie mit Ihrem Receiver TV- und Radiopro- gramme anwählen, die gewünschte Lautstärke einstellen, den Timer programmie- ren und die weiteren Funktionen einstellen können. Grundsätzliches zum Twin-Receiver Der Twinreceiver mit seinen zwei Tunern ermöglicht Ihnen den gleichzeitigen Be- trieb von TV-Gerät und Videorecorder mit unterschiedlichen Programmen. -
Seite 11: Programm Anwählen
Bedienung des Receivers Programm anwählen • Verwenden Sie die Zifferntasten um das gewünschte Programm direkt anzuwählen. Beispiel für eine dreistellige Eingabe („Freie“ Eingabe – siehe Grundeinstellung): Anwahl von Programmplatz 147 • 1 eingeben, es erscheint Programmplatz 1 • 4 eingeben, es erscheint Programmplatz 14 •... -
Seite 12: Ton Stumm Schalten
Bedienung des Receivers „Pseudo-Stereo" kann bei Mono-Progammen einen „Stereo"-Effekt simulieren und sollte daher auch nur bei Mono-Empfang aktiviert werden. Wurde Pseudo-Stereo auf „Ein“ gestellt, kann die Stereo-Breite nicht mehr verän- dert werden. Ton stumm schalten Das Gerät befindet sich im Normalbetrieb (TV-, oder Radiobetrieb) •... -
Seite 13: Einstellungen Vornehmen
Bedienung des Receivers Folgende Bildschirmanzeige erscheint: In diesem Menü können Sie eine ständige Uhrzeitanzeige im Bildschirm sowie das Datum und die Uhrzeit einstellen. In der untersten Menüzeile werden die Tasten angezeigt, die Sie zur Einstellung verwenden können. Einstellungen vornehmen • Auswahl der Menüzeilen mit den Tasten Der aktive Menüpunkt wird mit einem blinkendem Cursor ( ) angezeigt. - Seite 14 Bedienung des Receivers In der untersten Menüzeile werden die Tasten angezeigt, die Sie zur Einstellung verwenden können. Bedeutung der Spalten Datum Eingabe des Einschaltdatums. Start Startzeit für automatisches Einschalten. Stop Ausschaltzeit. Nr . Eingabe des Programmplatzes. Einstellungen vornehmen Nach Aufruf des Timer-Menüs befindet sich der Cursor an der Eingabezeile. Der aktive Menüpunkt wird mit einem blinkendem Cursor (>) angezeigt.
-
Seite 15: Tägliche Und Wöchentliche Einschaltwiederholung
Bedienung des Receivers Ist die programmierte Aufnahmezeit beendet, erscheint der Hinweis: Drücken Sie die Taste “0”, wenn Sie den Receiver weiter in Betrieb haben wollen, ansonsten schaltet sich das Gerät nach 5 Minuten ab. Die Programmnummer im Timer-Menü wird auf „00“ gestellt. Achtung Ist der Timer für eine Aufzeichnung programmiert, darf das Gerät nicht mehr mit dem Netzschalter ausgeschaltet werden, bzw. -
Seite 16: Programme Sortieren (Einfügen), Tauschen Und Kopieren
Bedienung des Receivers Programme sortieren (einfügen), tauschen und kopieren Mit der Funktion „Programme sortieren (einfügen), tauschen und kopieren“ können Sie die Programmreihenfolge im TV- und Radio- Modus Ihren persönlichen Wün- schen anpassen. Beispiel Sie wollen das Programm von Programmplatz „P083" auf den Programmplatz „P003"... -
Seite 17: Programmübersicht Anzeigen
Bedienung des Receivers Funktionsablauf: Tasten drücken VCR-Display TV-Display P 010 P.003 P.010 P 003 P 010 r.001 P.010 r 001 r 005 r.001 r.005 r 001 usw. Programmübersicht anzeigen Das Gerät befindet sich im Normalbetrieb (TV-, oder Radiobetrieb) • Drücken Sie die Taste Im Bildschirm erscheint die Programmübersicht. -
Seite 18: Programmieren Von Tv-Programmen
Programmieren von TV-Programmen Der Satellitenempfänger wurde bereits im Werk für Satellitenempfangsanlagen mit Speisesystemen (Empfangssystem) mit 9,75 GHz Oszillatorfrequenz vorprogram- miert. Alle eingestellten Programme sind in der beiliegenden Tabelle aufgeführt. Verwenden Sie in Ihrer Satellitenempfangsanlage ein Speisesystem mit einer an- deren Oszillatorfrequenz, muß der Receiver bei der Installation nur an die Oszilla- torfrequenz des Speisesystems angepaßt werden. -
Seite 19: Das Menü „Video
Programmieren von TV-Programmen • Wählen Sie die gewünschte Menüzeile mit den Tasten • Benützen Sie für die direkte Zifferneingabe die Tasten oder • Verändern Sie die Werte stufenweise mit den Tasten. • Drücken Sie die Taste zweimal, um Ihre Einstellungen zu speichern. •... -
Seite 20: Decodermenü
Programmieren von TV-Programmen Orbit Position Im Menüpunkt „Orbit Position“ wird die Einteilung der Satelliten in die Orbitpositio- nen 1 bis 4 vorgenommen. Diese Einteilung ist für die Signalauswahl mit dem 22 kHz, bzw. Tone Burst oder DiSEqC Schaltsignal bei Empfang von zwei (oder mehreren) Satelliten erforderlich. Der Receiver ist laut nachfolgender Tabelle vorprogrammiert. -
Seite 21: Programm-Name
Programmieren von TV-Programmen Programm-Name In der Zeile „Programm-Name“ (im Videomenü) haben Sie die Möglichkeit, eine 5stellige Senderkurzbezeichnung nach Ihren Wünschen einzugeben. • Wählen Sie mit der Taste den Menüpunkt „Programm-Name“. • Stellen Sie mit den Tasten das 1. Zeichen ein. •... -
Seite 22: Audio-Deemphase (Nur Bei Tonart "Mono Breit")
Programmieren von TV-Programmen Die Eingabe der Audioträgerfrequenz mit den Zifferntasten erfolgt dreistellig im Bereich von 5,00 bis 8,80 MHz. Im Stereo-Modus ist die Frequenz für den linken Tonkanal einzugeben. Die Frequenz für den rechten Tonkanal liegt dabei automa- tisch um 180 kHz über der linken Tonfrequenz. Audio-Deemphase (nur bei Tonart „Mono breit“) Stellen Sie die Deemphase auf besten Klangeindruck auf „50 µs"... -
Seite 23: Programmieren Von Radio-Programmen
Programmieren von Radio-Programmen Von den Programmanbietern werden über die Satelliten auch Radioprogramme gesendet. Im Menü „Radio“ können Sie neue Programme speichern. Die Einstellungen für die Radioprogramme im „Radio“-Modus erfolgen in der glei- chen Weise wie im „TV“-Modus. Radio-Programme einstellen • Schalten Sie mit der Taste vom „TV-Modus“... -
Seite 24: Grundeinstellungen
Grundeinstellungen Im Grundeinstellmenü wird die Anpassung des Satellitenreceivers an die Satelli- tenempfangsanlage vorgenommen. Wichtig Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen vor- programmiert. Änderungen an der Grundeinstellung sind daher nur erforderlich, wenn Ihre Emp- fangsanlage von diesem Anlagentyp abweicht, bzw. Sie andere Einstellungen wünschen. -
Seite 25: Modulator Tv / Vcr
Hier können Sie die Stromversorgung für das Speisesystem ausschalten, wenn die Stromversorgung für das Speisesystem durch eine externe Stromversorgung er- folgt und die Signalauswahl ebenfalls nicht durch die LNB-Versorgungsspannung erfolgt (z.B. Kathrein Einkabelspeisesystem UAS 330). Hinweis Befinden sich in der Empfangsanlage Umschaltmatrizen, muß die LNB- Versorgungsspannung auf alle Fälle eingeschaltet sein. -
Seite 26: On Screen Einblendungen (Osd)
Stellen Sie in diesem Fall die Anzeige auf „High“. Werkseinstellung: Low Fernbedienung Der Receiver beinhaltet die Befehlssätze für die Kathrein-Fernbedienungen mit 24 und mit 26 Tasten. Bei der Auslieferung liegt dem Receiver die Fernbedienung mit 26 Tasten bei. Dieser Befehlssatz ist bei der Auslieferung eingestellt. Lassen Sie die Einstellung daher in dieser Einstellung „26 Tasten“... -
Seite 27: Ändern Der Oszillatorfrequenz
Grundeinstellungen Sie können damit den UFD 420 ganz einfach auf andere Empfangssysteme ein- stellen, ohne jeden einzelnen Programmplatz umprogrammieren zu müssen. Sie brauchen nur die jeweiligen Oszillatorfrequenzen einstellen, die Ihr Empfangs- system benutzt. Im Auslieferungszustand sind die im Bild aufgeführten Oszillatorfrequenzen einge- stellt. -
Seite 28: 22 Khz Signal
Grundeinstellungen Der Receiver UFD 420 verfügt über das: • DiSEqC Tone Burst Steuersignal (auch als Simple DiSEqC oder einfach DiSEqC bezeichnet) und über das • DiSEqC 1.1 Steuersignal. Welche Einstellungen Sie benötigen ist von den Komponenten Ihrer Empfangsan- lage abhängig. -
Seite 29: Diseqc Repeat
Grundeinstellungen Tone Burst Im Menüpunkt „Tone Burst“ sind folgende Einstellungen des 22 kHz Signals mög- lich: Schaltzustände bei Einstellung: Schaltzustände bei Einstellung: Schaltzustände bei Einstellung: 22 kHz Signal —> High/Low und 22 kHz Signal —> Pos. A/B und 22 kHz Signal —>... -
Seite 30: Ufo Micro
Dabei erfolgt die Steuerung und Kommunikation zwischen dem Receiver und der Kathrein „UFO micro" Anlage über den Rückweg des Koaxialkabels. Wird der Receiver UFD 420 an einer „UFO micro“ Empfangsanlage betrieben, muß im Menüpunkt „UFO micro" auf „ Ein " gestellt werden. -
Seite 31: Ausstattungsmerkmale
Ausstattungsmerkmale Der Receiver UFD 420 ist mit folgenden Merkmalen ausgestattet: • 2 Tuner, zum gleichzeitigen Betrieb von TV-Gerät und Videorecorder mit unter- schiedlichen Programmen • 250 Programm-Speicherplätze • Satelliten-Eingangsfrequenzbereich von 920 MHz bis 2150 MHz • Frei wählbare Oszillatorfrequenzen, daher für alle Speisesysteme geeignet •... -
Seite 32: Technische Daten
Technische Daten HF-Eigenschaften Sat-ZF-Frequenzbereich 2 x 920 bis 2150 MHz Eingangspegelbereich 48 bis 78 dBµV ZF-Frequenz 479,5 MHz ZF-Bandbreite 27 MHz FM-Schwelle 7 dB max. Video Frequenzbereich 20 Hz bis 5 MHz 1 Vss / 75 Ω Ausgangsspannung Videohub 16 / 25 MHz Deemphase CCIR Rec. -
Seite 33: Allgemeines
Technische Daten Allgemeines Geräteabmessungen (B/H/T) 310 / 71 / 165 mm Gewicht ca. 1,4 kg Temperaturbereich Umgebungstemperatur +5 °C ... 40 °C Zubehör Infrarot-Fernbedienung 2 Batterien 1,5 V , Type: LR 03, Größe: AAA (Micro) Scartbuchsen-Belegung Signal Pin-Nr. Decoder Audio Rechts Ausgang Audio Rechts Eingang Audio Links Ausgang Audio Masse... -
Seite 34: Anschlußbeispiel
Sie mit Ihrem Receiver wider Erwarten Probleme haben, setzen Sie sich bitte mit Ihrem Fachhändler, bzw. mit unserer Servicestelle in Verbindung. Die Anschrift unserer Servicestelle lautet: Electronic Service Chiemgau GmbH Bahnhofstraße 108 83224 Grassau Telefon: 08641/9545-0 Fax: 08641/9545-35 und 36 Internet: http://www.esc-kathrein.de... - Seite 35 KATHREIN-Werke KG Telefon (0 80 31) 18 40 Fax (0 80 31) 18 43 06 Anton-Kathrein-Straße 1-3 Postfach 10 04 44 D-83004 Rosenheim...
