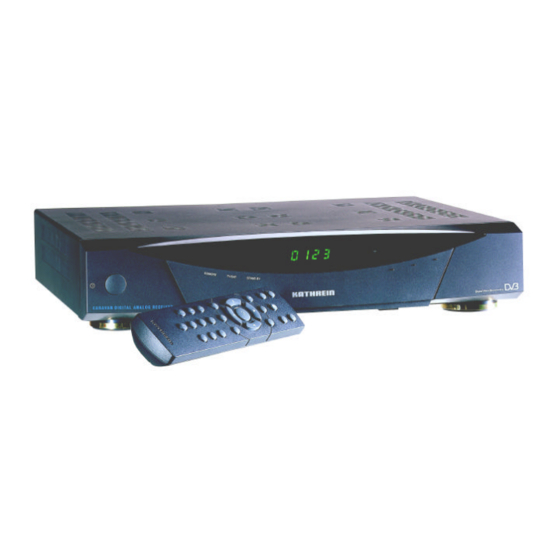

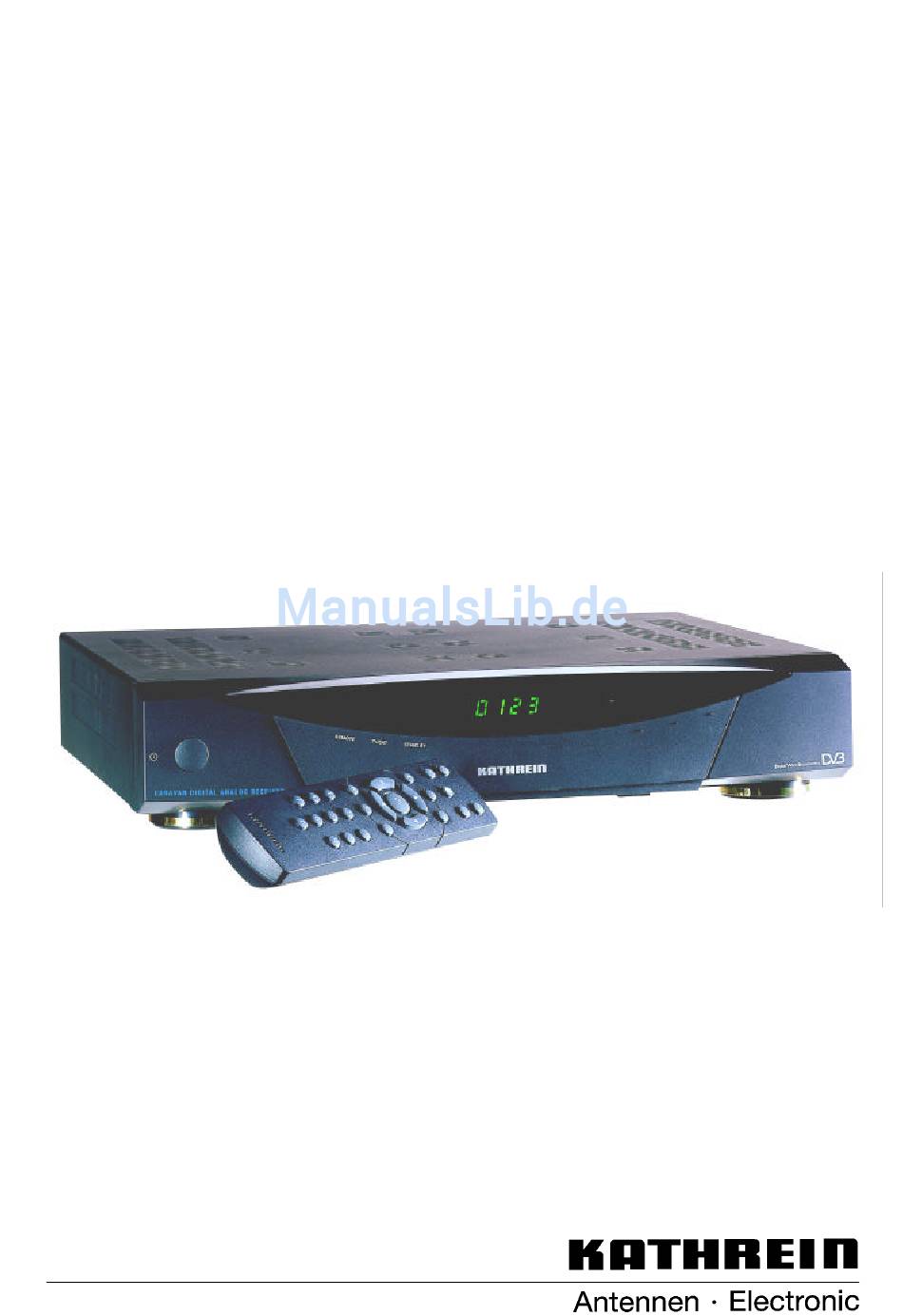

- Seite 1 Betriebsanleitung DVB-Satelliten-Receiver UFD 545 für mobile Anwendungen Bestell-Nr.: 260 497...
-
Seite 3: Vorwort
Index angehängt. Wir wünschen Ihnen einen guten Empfang und viel Freude an Ihrem neuen DVB- Sat-Receiver. KATHREIN-Team Sollten Sie mit Ihrem Receiver wider Erwarten Probleme haben, setzen Sie sich bitte mit Ihrem Fachhändler bzw. mit unserer Hotline in Verbindung. -
Seite 4: Inhaltsverzeichnis
Inhalt Inhalt Vorwort ..............................3 Inhalt..............................4 Sicherheitshinweise..........................7 Wichtige Hinweise zum Betrieb......................7 Längere Abwesenheit/Gewitter......................7 Netzkabel ............................7 Reinigung ............................7 Spielende Kinder..........................7 Reparatur ............................7 Anschlüsse............................7 Aufstellungsort ..........................8 Lüftung............................8 Feuchtigkeit, Sonneneinstrahlung, Wärme ..................8 Netzspannung..........................8 Erdung ............................8 Bedienelemente, Anzeigen und Anschlüsse..................9 Ansicht Vorderseite..........................9 Ansicht Rückseite ..........................9... - Seite 5 Inhalt Umschalten auf Radioprogramm ......................19 Empfangsstatus Radio........................20 Auswahl des Radio-Programms durch Zahleneingabe..............20 Timer-Einstellungen..........................21 Toneinstellungen ..........................22 Einstellen der Lautstärke ........................22 Stereo- und Zweikanaltonwiedergabe....................22 Ton abschalten ..........................22 Programmlisten – TV/Radio ......................... 23 Anwahl der zuletzt empfangenen TV- und Radioprogramme ..............23 Vorzugsprogramme..........................
- Seite 6 Inhalt DiSEqC (UFO) Setup ........................41 22 kHz-Signal ..........................41 Tone-Burst und DiSEqC-Signal.....................41 Tone Burst ..........................42 DiSEqC ............................42 DiSEqC Repeat ...........................42 UFO mini.............................42 Remote Frequenz ........................42 UFO micro...........................42 Werkseinstellung..........................43 Analoge Einstellungen......................... 44 Videomenü ............................44 Name .............................44 Frequenz ............................44 Polarität ............................44 Band ..............................44 Low Threshold ..........................44 Kontrast............................44 Decoder............................45...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Wichtige Hinweise zum Betrieb Im folgenden Abschnitt finden Sie wichtige Hinweise zum Betrieb, Aufstellungsort und Anschluss des Receivers. Lesen Sie diese Hinweise sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Längere Abwesenheit/Gewitter Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter grundsätzlich mit dem Netzschalter vorne links am Gerät aus. -
Seite 8: Aufstellungsort
Sicherheitshinweise Wichtige Hinweise zum Aufstellungsort und zur Montage Aufstellungsort Jedes elektronische Gerät entwickelt Wärme. Die Erwärmung liegt jedoch in einem ungefährlichen Bereich. Empfindliche Möbeloberflächen und Furniere können sich durch die ständige Wärmeeinwirkung im Laufe der Zeit leicht verfärben. Ebenso können die Gerätefüße in Verbindung mit behandelten Möbeloberflächen Farbver- änderungen hervorrufen. -
Seite 9: Bedienelemente, Anzeigen Und Anschlüsse
Ansicht Vorderseite (Blende heruntergeklappt) Digital Video Broadcasting MENU SELECT 2 3 4 5 6 7 Ansicht Rückseite IF INPUT DIGITAL IF INPUT 950-2150MHz UFD 545 260497 AUDIO VIDEO ANALOG 14/18V max. 400mA 950-2150MHz 22kHz DiSEqC DATA I/O Elektroschock-Gefahr! IF OUTPUT Nicht öffnen ! -
Seite 10: Funktionstasten Der Fernbedienung
Bedienelemente, Anzeigen und Anschlüsse Funktionstasten der Fernbedienung Umstellung der Betrieb Ein - Fernbedienung Betriebsbereitschaft Aufruf des Aufruf der Favoriten Hauptmenüs Programm- letztes Programm informationen und Exit Aufruf der Einstellung des Scart- Programmliste Anschlusses Radio Aus Lautstärke / Menüpunkte Programmwahl / Un- termenüs und Me- nüpunkte anwählen Bestätigung der Un-... -
Seite 11: Befehlssatz Der Fernbedienung Umschalten
Befehlssatz der Fernbedienung umschalten Befehlssatz der Fernbedienung umschalten Die Fernbedienung beherrscht 2 Befehlssätze. Damit ist es möglich, 2 Receiver unabhängig voneinander in einem Raum zu bedienen (nicht in Verbindung mit ei- nem Twinreceiver). Hinweis Programmieren Sie hierfür einen Receiver auf den Befehlssatz 1, den zweiten Re- ceiver auf den Befehlssatz 2. -
Seite 12: Bedienungshinweise
Bedienungshinweise Bedienungshinweise Menükonzept Das Menükonzept ist nach logischen Bedienungsabfolgen aufgebaut. Hinweis: Die angewählten Menüs, Untermenüs und Positionen sowie die einzustellenden Parameter werden jeweils farbig hervorgehoben. Die Menüs sind größtenteils selbsterklärend. In der unter dem Menü eingeblendeten Leiste finden Sie Hinweise zu dem jeweiligen Menüpunkt. -
Seite 13: Alphanumerische Belegung Der Nummerntasten Der Fernbedienung
Bedienungshinweise Alphanumerische Belegung der Nummerntasten der Fernbedienung Taste LEER Sprachauswahl - OSD So stellen Sie die Sprache für die Bildschirmeinblendung ein. C Menüsprache C C Deutsch C Zur Verfügung stehen Englisch, Französisch, Italienisch, Spanisch, Portugiesisch, Niederländisch, Griechisch und Türkisch. -
Seite 14: Anschluss Und Inbetriebnahme
Anschluss und Inbetriebnahme Anschluss und Inbetriebnahme Der folgende Abschnitt ist speziell für den Fachhändler gedacht. Sie müssen die- sen Abschnitt nur beachten, wenn Sie die Installation selbst durchführen. Im Abschnitt „Anschlussbeispiele“ finden Sie Musterkonfigurationen. Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installationsarbeiten fachgerecht durchgeführt sind. -
Seite 15: Lnb-Versorgungsspannung
Anschluss und Inbetriebnahme LNB-Versorgungsspannung Wird das Speisesystem (LNB) mit einer externen Versorgungsspannung versorgt und die LNB-Versorgungsspannung nicht zur Polaritätsumschaltung verwendet (z.B. Kathrein Speisesystem UAS 330), so muss die LNB-Versorgung des Recei- vers auf „Aus“ gestellt werden (siehe Abschnitt „Installationsmenü, LNB-Konfigu- ration“. Modulatorverbindung Falls Ihr Fernsehgerät über keine Scart-Buchse verfügt, können Sie den Receiver... -
Seite 16: Erste Inbetriebnahme
Erste Inbetriebnahme Erste Inbetriebnahme Die ersten Maßnahmen Verbinden Sie das Gerät mit dem Stromnetz oder dem Bordnetz. Benutzen Sie hierfür eines der mitgelieferten Anschlusskabel. Schließen Sie niemals beide Kabel gleichzeitig an! Schalten Sie den Receiver mit dem Netzschalter an der Gerätefrontseite ein. Im LED-Display erscheint die Anzeige „- - - -“. -
Seite 17: Bildschirmeinblendungen / Osd On Screen Display
Bildschirmeinblendungen / OSD On Screen Display Bildschirmeinblendungen / OSD On Screen Display Wichtige Bildschirmeinblendungen Die Funktionen des Receivers werden durch einen Mikroprozessor und umfangrei- che Software gesteuert. Zum Verständnis aller Vorgänge und zur Fehlereingren- zung sollen die nachfolgenden Erklärungen dienen. Kanalmeldung TV Die Kanalmeldung wird bei jedem Pro- grammwechsel für einige Sekunden oder... -
Seite 18: Programmwahl
Programmwahl Programmwahl In diesem Kapitel erfahren Sie, wie Sie mit Ihrem Receiver analoge sowie digitale Fernsehprogramme anwählen und die gewünschte Lautstärke einstellen können. Bei der Beschreibung der Funktionen gehen wir davon aus, dass der Receiver fachgerecht angeschlossen ist. Möchten Sie den Anschluss selbst vornehmen, so lesen Sie bitte vorher den Ab- schnitt „Anschluss und Inbetriebnahme“. -
Seite 19: Empfangsstatus Analog
Programmwahl Empfangsstatus analog Wenn Sie ein analoges Programm empfangen, so können Sie weitere Programme selbstverständlich auch mit den -Tasten anwählen. Analoge Programme sind beim Anwählen an der kurzzeitigen weißen Einblendung erkennbar, z.B.: DER KINDERKA STEREO Ein Druck auf die -Taste zeigt Ihnen das angewählte Programm in der gleichen Form an. -
Seite 20: Empfangsstatus Radio
Programmwahl Empfangsstatus Radio Zur Auswahl weiterer Radio-Programme in ihrer auf- oder absteigenden Reihenfol- ge im Programmspeicher betätigen Sie nach dem Umschalten des Receivers ledig- lich die Tasten Nach jedem Tastendruck wird Ihnen per Bildschirmeinblendung das angewählte Programm mit der Uhrzeit, den Programmanfangs- und –endzeiten sowie dem Pro- grammtitel in einer Info-Leiste angezeigt, sofern sie mitgesendet werden. -
Seite 21: Timer-Einstellungen
Timer-Einstellungen Timer-Einstellungen Für die zeitgerechte Aufnahme eines Programms mit einem Videorecorder können Sie die Timer nutzen. Es sind sieben Timer vorhanden, die Sie auf unterschiedliche Programme und Anfangs- bzw. Endzeiten einstellen können. In das Timer-Programm gelangen Sie über das Hauptmenü mit Systemparameter, dann auf Ortszeit / Timer und . -
Seite 22: Toneinstellungen
Toneinstellungen Toneinstellungen Alle Einstellmöglichkeiten gelten für den analogen und digitalen TV- sowie für den Radio-B etrieb. Einstellen der Lautstärke Achten Sie darauf, dass die Lautstärke des TV-Gerätes auf Zimmerlautstärke ein- gestellt ist. Stellen Sie mit den Tasten auf der Fernbedienung des Receivers die ge- wünschte Lautstärke ein. -
Seite 23: Programmlisten - Tv/Radio
Programmlisten – TV/Radio Programmlisten – TV/Radio Die werksseitig erzeugten Programm/Kanaleinstellungen lassen sich im Menü Ka- naleinstellungen verändern. Das Menü wird über die -Taste, die Tasten sowie für TV oder RADIO und angewählt. Ist ein Passwort ge- speichert, so muss es zusätzlich eingegeben werden. Alle Ein- und Neueinstellungen müssen wegen der damit verbundenen Bildschirm- einblendungen von einem digitalen Programmplatz aus vorgenommen werden. -
Seite 24: Programme Sortieren
Programmlisten – TV/Radio Programme sortieren Sie können TV- und Radioprogramme nach Ihren Wünschen sortieren. Das Sortie- ren der Programme erfolgt durch Ver- schieben der Einträge in den Programm- listen „TV“ oder „Radio“. Mit der Hauptmenütaste gelangen Sie ins Hauptmenü: Hier wählen Sie mit den -Tasten die Position „Programmliste“. -
Seite 25: Programme Hinzufügen
Programmlisten – TV/Radio reitet werden. Das Steuerprogramm fragt Sie nun: Bestätigen Sie den gewünschten Vorgang mit der entsprechenden Taste. wird der Programmplatz gelöscht und Sie können mit dem Löschen des nächsten Platzes fortfahren. Mit 4 X gelangen Sie wieder zum Fernsehbild. -
Seite 26: Analoge Programme Hinzufügen
Programmlisten – TV/Radio Auf den Positionen • Name, • Video PID (Programme Identification), • Audio PID, • PCR PID (PCR = Programme Clock Reference) und • Audio PID dig. werden nur alphanumerische bzw. dezimale Eingaben akzeptiert. Falsche PID-Eingaben werden mit der Einblendung Falscher Parameter beanstandet. -
Seite 27: Satelliten Hinzufügen/Entfernen
Satelliten hinzufügen/entfernen Satelliten hinzufügen/entfernen Satelliten einrichten Selbstverständlich lassen sich auch neue Satelliten in die LNB-Konfiguration auf- nehmen. Alle Ein- und Neueinstellungen müssen wegen der damit verbundenen Bildschirm- einblendungen von einem digitalen Programmplatz aus vorgenommen werden. Hierfür muss die Orbitposition bekannt sein, die Sie anpeilen müssen. Für die Aus- richtung der Antenne kann der Menüpunkt „Antenneneinstellungen“... -
Seite 28: Satellitennamen Eintragen
Satelliten hinzufügen/entfernen Satellitennamen eintragen Den Satellitennamen können Sie im Menü LNB-Konfiguration mit den Zifferntasten ändern. Wie Sie dabei vorgehen, erfahren Sie im Abschnitt „Bedienungshinweise“. Satelliten entfernen Zum Entfernen eines Satelliten gehen Sie in die „LNB-Konfiguration“, bewegen den Cursor-Balken mit oder betätigen oder . -
Seite 29: Aktuelle Programmübersicht
Aktuelle Programmübersicht Aktuelle Programmübersicht Diese Funktion lässt sich nicht im Analogbetrieb aufrufen! -Taste symbolisiert die Programmübersicht. Wenn Sie diese betätigen, er- halten Sie eine Übersicht der auf dem gegenwärtig empfangenen Transponder ge- sendeten Programme mit Uhrzeit und Dauer (siehe Bildschirmeinblendung), sofern diese mit dem Electronic Programme Guide (EPG), dem elektronischen Prgramm- führer z.B. -
Seite 30: Passwort
Einschalten meldet. Dies kann zur Wiedererkennung bei einem Diebstahl sinnvoll sein. Wie Sie die Zifferntasten der Fernbedienung für die alphanumerische Einga- be verwenden, erfahren Sie im Abschnitt „Bedienungshinweise“. Die Werksein- stellung ist „UFD 545“. Sie haben damit alle Einstellungen zur Sicherung und Identifikation Ihres Sat-Re- ceivers vorgenommen. -
Seite 31: Kindersicherung
Passwort Kindersicherung Ähnlich, wie beim Kennzeichnen der Vorzugsprogramme mit dem „Apfel“-Symbol, können Sie die Kindersicherung setzen, um den unbefugten Zugang für Kinder zu verhindern. Die Kennzeichnung der Programme erfolgt durch das „Vorhänge- schloss“-Symbol in den „Programmlisten“ „TV“ oder „Radio“. Mit der Hauptmenütaste kommen Sie ins Hauptmenü: Hier wählen Sie mit den -Tasten die Position „Programmliste“. -
Seite 32: Bedienung Von Der Frontseite
Bedienung von der Frontseite Bedienung von der Frontseite Sollten Sie Ihre Fernbedienung einmal verlegt haben oder sind die Batterien entla- den, so können Sie Ihren Receiver notfalls noch von der Frontseite aus bedienen. Ausnahmebetrieb An der Frontseite stehen Ihnen sechs Tasten zur Verfügung. Die Ein/Aus-Taste, Menu, Select, und die Cursor-Tasten mit horizontalen und ver- tikalen Pfeilen. -
Seite 33: Systemparameter Einstellen
Systemparameter einstellen Systemparameter einstellen Die folgenden Einstellungen sollten Sie nicht ohne Grund verändern, da es sich um Werkseinstellungen oder um Betriebseinstellungen handelt, die auf Ihre Empfangs- anlage abgestimmt sind. Lediglich Veränderungen der Empfangsanlage erfordern neue Einstellungen. Die angewählten Menüs, Untermenüs und Positionen sowie die einzustellenden Parameter werden jeweils farbig hervorgehoben. -
Seite 34: Timer-Menü
Systemparameter einstellen Timer-Menü Siehe unter Abschnitt "Timer-Einstellungen". Sommerzeit Siehe oben. Umstellung im Frühjahr- bzw. Herbst. Bestätigen mit 2 x TV-Typ Hier stellen Sie mit den -Tasten ein, ob es sich bei Ihrem Fernsehgerät um ein • PAL-, • Multinorm- oder •... -
Seite 35: Mod.typ
Systemparameter einstellen Mod.typ Hier stellen Sie die PAL-Variante ein, die Ihrem Fernsehgerät entspricht. Beachten Sie die Bedienungsanleitung Ihres Fernsehgerätes! Werkseinstellung ist PAL-G. Mod.Ch In dieser Position lässt sich der „Sendekanal“ einstellen, auf dem Ihr Fernsehgerät das Receiversignal empfangen soll, wenn es zur Wiedergabe über ein Koaxialka- bel mit dem Receiver verbunden ist. -
Seite 36: Installationsmenü
Installationsmenü Installationsmenü Die folgenden Einstellungen sollten Sie nicht ohne Grund verändern, da es sich um Werkseinstellungen oder um Betriebseinstellungen handelt, die auf Ihre Empfangs- anlage abgestimmt sind. Lediglich Veränderungen oder Erweiterungen der Empfangsanlage erfordern neue Einstellungen. Das Hauptmenü besteht aus folgenden Untermenüs: Das Menü... -
Seite 37: Ändern Der Oszillatorfrequenz
Installationsmenü lung der LO-Frequenz, ob dies überhaupt erforderlich ist. Im Auslieferungszustand sind die im Bild oben aufgeführten Oszillatorfrequenzen eingestellt. Ändern der Oszillatorfrequenz Im LNB-Konfigurationsmenü wechseln Sie mit auf die rechte Seite, die Ein- stellung für L.O. High wird farbig hervorgehoben. Sie können nun mit den Ziffernta- sten eine neue Frequenz entsprechend Ihrer Anlage eingeben. -
Seite 38: Diseqc-Einstellung
Installationsmenü DiSEqC-Einstellung Voraussetzung ist, dass Sie keine Änderungen im DiSEqC (UFO) Setup vorge- nommen haben, siehe im Abschnitt „DiSEqC (UFO) Setup“. Wenn Sie sich im LNB-Konfigurationsmenü befinden (siehe oben), bewegen Sie den farbigen Balken mit den Tasten auf die Position „HotBird“, drücken Sie die oder -Taste und bestätigen mit der... -
Seite 39: Tp Einstellen/Suchen
Installationsmenü Während des Scannens wird Ihnen die Signalqualität und der Scan-Fortschritt an- gezeigt. Am Ende erscheint die Meldung Der Suchlauf ist beendet [OK] Taste drücken Alle neuen Programme werden an die bestehende Programmliste angehängt. Es werden keine analogen Programme berücksichtigt. Mit einem Druck auf die -Taste können Sie den Suchlauf unterbrechen. -
Seite 40: Analog-Transponder
Installationsmenü Alle neuen Programme werden an die bestehende Programmliste angehängt. Die Position „TP Löschen“ gestattet das Entfernen des Transponders aus dem Programmspeicher mit . Sie werden vor dem Löschen zur Bestätigung aufge- fordert. Analog-Transponder Um ein neues analoges Programm einzustellen, müssen Sie zunächst mit Untermenü... -
Seite 41: Diseqc (Ufo) Setup
Installationsmenü DiSEqC (UFO) Setup In diesem Menü sollten nur Veränderun- gen vorgenommen werden, wenn der Re- ceiver an eine andere Empfangsanlage mit anderen Eigenschaften angeschlos- sen wird oder, wenn an der Empfangsan- lage Änderungen vorgenommen wurden. Beachten Sie deshalb sorgfältig die Hinweise zu Ihrer Sat-ZF-Anlage. Vor jeder Änderung sollten Sie sich jedoch die Einstellungen auf dem Formblatt am Ende dieser Betriebsanleitung notieren. -
Seite 42: Tone Burst
Aufbereitungsanlage ausgelegt. Dabei erfolgt die Steuerung und Kommunikation zwischen dem Receiver und der Kathrein UFO micro Anlage über den Rückweg des Koaxialkabels. Wird der Receiver an einer UFO micro Empfangsanlage betrieben, so muss im Me- nüpunkt UFO micro auf Ein gestellt werden. -
Seite 43: Werkseinstellung
Installationsmenü Eine Remote-Frequenz muss in diesem Betriebsmodus nicht eingestellt werden, da diese von der UFO micro Anlage mit der Adressierung festgelegt wird. Wird der Receiver an unterschiedlichen Empfangsanlagen eingesetzt, ist die vor- her zugeteilte Adresse zu löschen. Dies erfolgt im Menüpunkt Reset. Dem Receiver wird dabei die ursprüngliche Werkseinstellung zugeteilt. -
Seite 44: Analoge Einstellungen
Analoge Einstellungen Analoge Einstellungen In der Regel müssen Sie die analogen Programme nicht verändern. Im Zuge der Digitalisierung des Fernsehens werden kaum neue analoge Programme hinzukom- men. Die Programmdaten sind schon werksseitig eingestellt oder werden während des Suchlaufs gespeichert. Zur Anpassung stehen zwei Menüs zur Verfügung, die weiß eingeblendet werden. Videomenü... -
Seite 45: Decoder
Analoge Einstellungen Decoder Stellen Sie bei Anschluss eines Decoders an die VCR/AUX-Buchse den dazugehö- rigen Decodermodus ein. Die Angaben hierzu entnehmen Sie bitte der Beschrei- bung des Decoders. Sie können mit oder die jeweilige Modulationsart wählen • MAC, • PAL oder •... -
Seite 46: Frequenz Links/Rechts
Analoge Einstellungen Modulatorverbindung Bei Wiedergabe des Receiversignals über den Modulator ist keine Stereowieder- gabe möglich. Diese Einstellungen sind unwirksam. Frequenz links/rechts Hier können Sie zwischen zwei Tonträgern wählen, z.B. bei Kommentarkanälen oder Filmausstrahlungen in verschiedenen Sprachen. Die Einstellung wird mit den oder -Tasten und den Zifferntasten vorgenommen. -
Seite 47: Frequenzänderung
Frequenzänderung Frequenzänderung Immer wieder kommt es vor, dass Programmveranstalter die Sendefrequenz oder den Transponder auf einem Satelliten wechseln. Sie müssen dann einen Trans- ponder-Suchlauf starten, um das Programm weiterhin zu empfangen und an sei- nen ehemaligen Programmplatz zu setzen. Sie müssen dafür die neue Frequenz, die Polarisation und die Symbolrate kennen. - Seite 48 Frequenzänderung Das Programm wird farbig hin- terlegt. Es folgt die Abfrage: -Taste alten Dieses Programm entfernen? Ja (OK) Nein (L) Programmplatz anwählen + Bestätigen mit , das Pro- gramm wird gelöscht. Weiter: Das Programm wird farbig hinterlegt. „Transportieren“ des in die Sym- -Taste Programms mit u letztes Programm...
-
Seite 49: Videorecorder-Anschluss
Videorecorder–Anschluss Videorecorder–Anschluss Wie Ihr Videorecorder an den Receiver anzuschließen ist, können Sie dem An- schlussschema am Ende dieser Bedienungsanleitung und der Beschreibung des Videorecorders entnehmen Aufnahme Zur VCR-Aufnahme (Record) muss der Satellitenreceiver eingeschaltet oder die Timer müssen vorprogrammiert sein (siehe Abschnitt „Timer-Einstellungen“ auf der nächsten Seite). -
Seite 50: Analoger Decoder-Anschluss
Analoger Decoder-Anschluss Analoger Decoder-Anschluss Sie können an den Receiver UFD 545 auch einen Decoder für analoge Pay-TV- Programme anschließen, da er in der Lage ist analoge Programme zu empfangen. Hinweis Bei Decodern, die ein Videosignal benötigen und ein Schaltsignal liefern, ist dazu keine weitere Einstellung erforderlich. -
Seite 51: Software- Und Programmlisten-Update
Software- und Programmlisten-Update Software- und Programmlisten-Update Dank der Digitaltechnik können Software und Programmliste Ihres Receivers auch über den Satellitenempfang aktualisiert werden. Ob eine neue Software oder Programmliste verfügbar ist, erfahren Sie über das Untermenü Softwaredownload. Voraussetzung ist lediglich, dass ihre Sat- Empfangsanlage auf ASTRA 19,2°... - Seite 52 Vorgangs auf keinen Fall ab, da Sie sonst die gesamte Software verlieren. Sie muss dann in einer Werkstatt oder per PC und Nullmodemkabel neu installiert werden. Die Updates können Sie auch im Internet abrufen. Die Adresse lautet: http://www.esc-kathrein.de/download/ufd/. Hier finden Sie auch Hinweise zum Verfahren.
-
Seite 53: Datenübertragung Von Receiver Zu Receiver
Datenübertragung von Receiver zu Receiver Datenübertragung von Receiver zu Rece iver Ihr Receiver ist in der Lage, über die RS232C-Buchse Daten von einem anderen Receiver zu übernehmen. Die beiden Receiver werden hierfür miteinander über ein sogenanntes Nullmodemkabel verbunden. Der sendende Receiver ist hierbei der Master, der empfangende Receiver ist der Slave. -
Seite 54: Technischer Anhang
Technischer Anhang Technischer Anhang Technische Merkmale Der Receiver UFD 545 ist mit folgenden Merkmalen ausgestattet: • Empfang aller digitalen TV-Programme (Free to Air Receiver) • Empfang aller analogen Fernseh- und Radio-Programme • Empfang aller Radioprogramme (Free to Air Receiver) •... -
Seite 55: Technische Daten
Technischer Anhang Technische Daten HF-Eigenschaften Sat-ZF-Frequenzbereich 2 x 950 bis 2150 MHz Eingangspegelbereich analog 48 bis 78 dBµV digital 43 bis 83 dBµV ZF-Frequenz 479,5 MHz Empfangsschwelle (Eb/No dig.) >4,8 dB analog >6 dB Sat-ZF-Eingang F-Buchse mit Durchschleifausgang 75 Ω Eingangsimpedanz UHF-Modulatorausgang Kanäle 21 - 69... -
Seite 56: Zubehör
Technischer Anhang Zubehör 1 Infrarot-Fernbedienung 2 Batterien 1,5 V , Type: LR 03, Größe: AAA (Micro) 1 Scart-Kabel 1 Netzkabel 1 Bordspannungs-Anschlusskabel 1 Koax-Brücke für Verbindung zwischen IF Output und IF Input analog 1 Betriebsanleitung 1 Begleitheft (Satellitenausleuchtzonen) Scart-Buchsen-Belegung Signal Anschluss-Nr. -
Seite 57: Anschlussbeispiele
Technischer Anhang Anschlussbeispiele Anschlussschema 1: Universal-LNB UAS 177 Äußere Brücke für Analogempfang Sat-ZF Receiver UFD 545 IF INPUT DIGITAL IF INPUT UFD 545 14/18V max.400mA ANALOG 22kHz 950-2150MHz AUDIO VIDEO Elektroschock-Gefahr ! Nicht oeffnen ! DATA I/O IF OUTPUT Scart... -
Seite 58: Anschlussschema 2
Technischer Anhang Anschlussschema 2: Universal-LNB UAS 177 Äußere Brücke für Analogempfang Sat-ZF Receiver UFD 545 IF INPUT DIGITAL IF INPUT UFD 545 14/18V max.400mA ANALOG 22kHz 950-2150MHz AUDIO VIDEO Elektroschock-Gefahr ! Nicht oeffnen ! DATA I/O IF OUTPUT 12V-24V 50/60Hz max.3A... -
Seite 59: Glossar, Abkürzungen
Glossar, Abkürzungen Glossar, Abkürzungen Audio-Ausgang Tonausgang am Receiver AV-Programmplatz Vorzugsprogrammplatz des Fernsehgerätes für Scart-Eingang Decoder Entschlüsselungsgerät für Pay-TV DiSEqC Steuerungssystem zwischen Receiver und LNB, Multischalter Digital Video Broadcasting Eb/No [dB] Leistungsdichte pro Informationseinheit Eb/No-Verhältnis Digitaler Rauschabstand LED-Display Anzeige am Receiver Low Noise Block Converter Mute Stummschaltung... -
Seite 60: Kleines Technisches Lexikon
Kleines Technisches Lexikon Kleines Technisches Lexikon DiSEqC DiSEqC (Digital Satellite Equipment Control) ist ein Kommunikationssystem zwi- schen Sat-Receiver (Master) und den peripheren Sat-Komponenten (Slaves), wie z. B. LNBs, Multischalter, drehbare Antennensysteme. Es handelt sich dabei um ein Single Master / Multi Slave System, d. h. es gibt im- mer nur einen Master im Sat-System. - Seite 61 Kleines Technisches Lexikon Symbolrate Die Symbolrate beschreibt die Datenmenge, die pro Sekunde übertragen wird. Die Symbolrate wird gemessen in MSymbole/s und ist gleich der Anzahl der Symbole, die pro Sekunde einlaufen. Transponder Ein Transponder ist ein Satellitensender, der TV- und Radiosignale überträgt. Ein Satellit hat mehrere Transponder.
-
Seite 62: Service
Service Service OSD-Sprache Bildformat LNB-Versorgung Deutsch Betrieb: Stand by: 16:9 Satellit 1 Satellit 2 Satellit 3 Satellit: Satellit: Satellit: LO1: 9750 LO1: 9750 LO1: 9750 LO2: 10600 LO1: 10600 LO1: 10600 Satellit Satellit Satellit DiSEqC Menü 22 kHz: High/low PosA/B Tone burst: High/low PosA/B... -
Seite 63: Index
Index Index 22 kHz-Signal A/V-Mode Eingabe des Passworts Aktuelle Programmübersicht Einstellen der Lautstärke Alphanumerische Belegung der Nummernt a- Empfang von zwei Satelliten sten der Fernbedienung Empfangsstatus analog Alphanumerische Eingaben Empfangsstatus digital Analog- und Digital-TV Empfangsstatus Radio Analoge Einstellungen Erdung Analoge Programme hinzufügen Erste Inbetriebnahme Analoge Programmlisten Analoger Decoder-Anschluss... - Seite 64 Index Reparatur Tone Burst Tone-Burst und DiSEqC-Signal Satelliten einrichten Toneinstellungen Satelliten entfernen TP Einstellen/Suchen Satelliten hinzufügen/entfernen TV- und Videorecorder-Anschluss Satellitennamen eintragen TV-Typ Satellitensuchlauf Sat-ZF-Anschluss UFO micro Scart-Buchsen-Belegung UFO mini Sicherheitshinweise Umschalten auf Radioprogramm Sommerzeit Spielende Kinder Videomenü Sprachauswahl - OSD Videorecorder-Anschluss Stand by Vorbereitung...
- Seite 65 Notizen...
- Seite 66 Notizen...
- Seite 67 Notizen...
- Seite 68 KATHREIN-Werke KG ž Telefon (0 80 31) 18 40 ž Fax (0 80 31) 18 43 06 Anton-Kathrein-Straße 1-3 ž Postfach 10 04 44 ž D-83004 Rosenheim...
