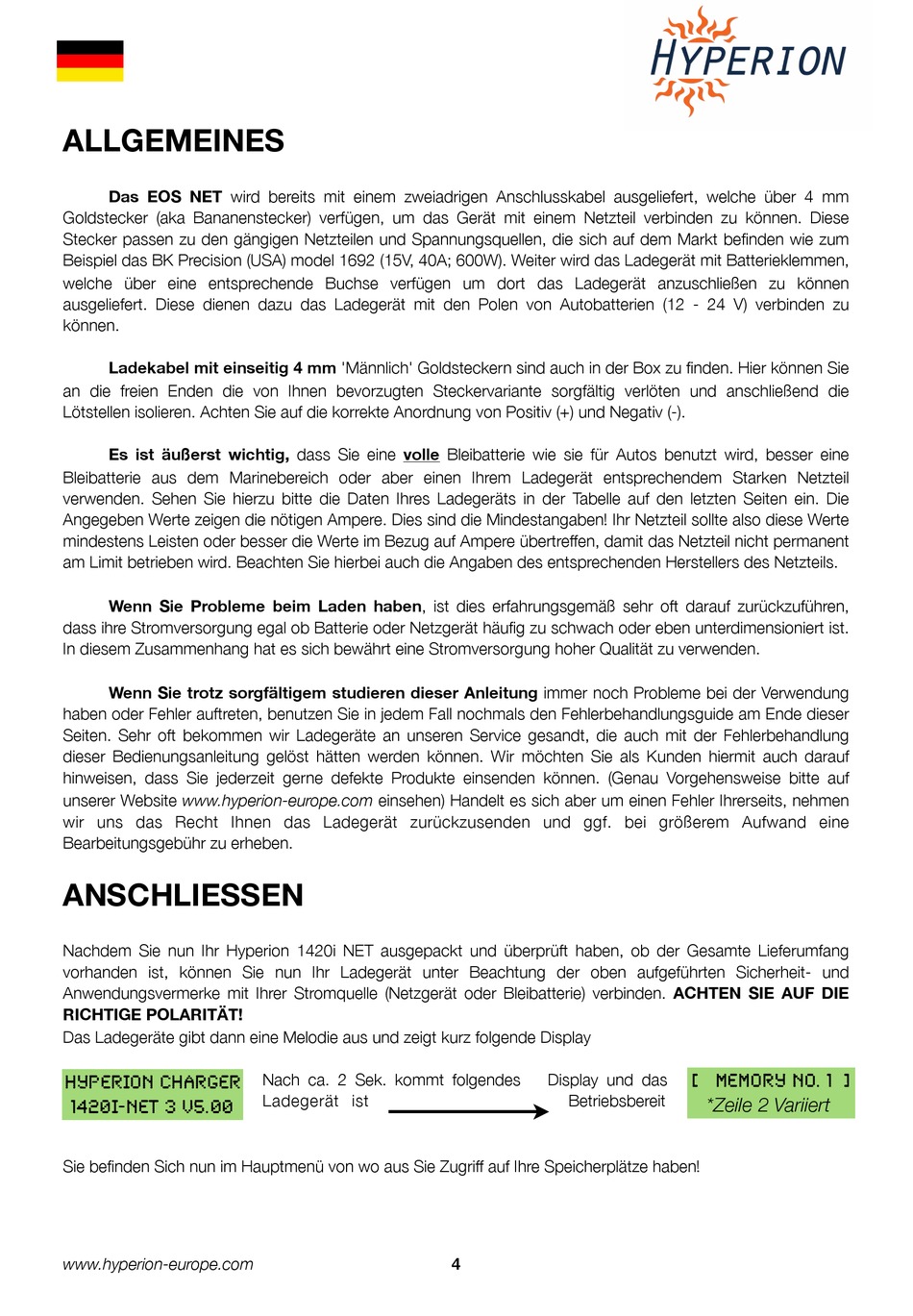

ALLGEMEINES

Das EOS NET wird bereits mit einem zweiadrigen Anschlusskabel ausgeliefert, welche über 4 mm
Goldstecker (aka Bananenstecker) verfügen, um das Gerät mit einem Netzteil verbinden zu können. Diese
Stecker passen zu den gängigen Netzteilen und Spannungsquellen, die sich auf dem Markt befinden wie zum
Beispiel das BK Precision (USA) model 1692 (15V, 40A; 600W). Weiter wird das Ladegerät mit Batterieklemmen,
welche über eine entsprechende Buchse verfügen um dort das Ladegerät anzuschließen zu können
ausgeliefert. Diese dienen dazu das Ladegerät mit den Polen von Autobatterien (12 - 24 V) verbinden zu
können.
Ladekabel mit einseitig 4 mm 'Männlich' Goldsteckern sind auch in der Box zu finden. Hier können Sie
an die freien Enden die von Ihnen bevorzugten Steckervariante sorgfältig verlöten und anschließend die
Lötstellen isolieren. Achten Sie auf die korrekte Anordnung von Positiv (+) und Negativ (-).
Es ist äußerst wichtig, dass Sie eine volle Bleibatterie wie sie für Autos benutzt wird, besser eine
Bleibatterie aus dem Marinebereich oder aber einen Ihrem Ladegerät entsprechendem Starken Netzteil
verwenden. Sehen Sie hierzu bitte die Daten Ihres Ladegeräts in der Tabelle auf den letzten Seiten ein. Die
Angegeben Werte zeigen die nötigen Ampere. Dies sind die Mindestangaben! Ihr Netzteil sollte also diese Werte
mindestens Leisten oder besser die Werte im Bezug auf Ampere übertreffen, damit das Netzteil nicht permanent
am Limit betrieben wird. Beachten Sie hierbei auch die Angaben des entsprechenden Herstellers des Netzteils.
Wenn Sie Probleme beim Laden haben, ist dies erfahrungsgemäß sehr oft darauf zurückzuführen,
dass ihre Stromversorgung egal ob Batterie oder Netzgerät häufig zu schwach oder eben unterdimensioniert ist.
In diesem Zusammenhang hat es sich bewährt eine Stromversorgung hoher Qualität zu verwenden.
Wenn Sie trotz sorgfältigem studieren dieser Anleitung immer noch Probleme bei der Verwendung
haben oder Fehler auftreten, benutzen Sie in jedem Fall nochmals den Fehlerbehandlungsguide am Ende dieser
Seiten. Sehr oft bekommen wir Ladegeräte an unseren Service gesandt, die auch mit der Fehlerbehandlung
dieser Bedienungsanleitung gelöst hätten werden können. Wir möchten Sie als Kunden hiermit auch darauf
hinweisen, dass Sie jederzeit gerne defekte Produkte einsenden können. (Genau Vorgehensweise bitte auf
unserer Website www.hyperion-europe.com einsehen) Handelt es sich aber um einen Fehler Ihrerseits, nehmen
wir uns das Recht Ihnen das Ladegerät zurückzusenden und ggf. bei größerem Aufwand eine
Bearbeitungsgebühr zu erheben.

ANSCHLIESSEN

Nachdem Sie nun Ihr Hyperion 1420i NET ausgepackt und überprüft haben, ob der Gesamte Lieferumfang
vorhanden ist, können Sie nun Ihr Ladegerät unter Beachtung der oben aufgeführten Sicherheit- und
Anwendungsvermerke mit Ihrer Stromquelle (Netzgerät oder Bleibatterie) verbinden. ACHTEN SIE AUF DIE
RICHTIGE POLARITÄT!
Das Ladegeräte gibt dann eine Melodie aus und zeigt kurz folgende Display
Hyperion Charger
1420i-NET 3 V5.00
Sie befinden Sich nun im Hauptmenü von wo aus Sie Zugriff auf Ihre Speicherplätze haben!
w ww.hyperion-europe.com!
Nach ca. 2 Sek. kommt folgendes
Ladegerät ist
Display und das
Betriebsbereit
4
[ MEMORY No. 1 ]
*Zeile 2 Variiert
