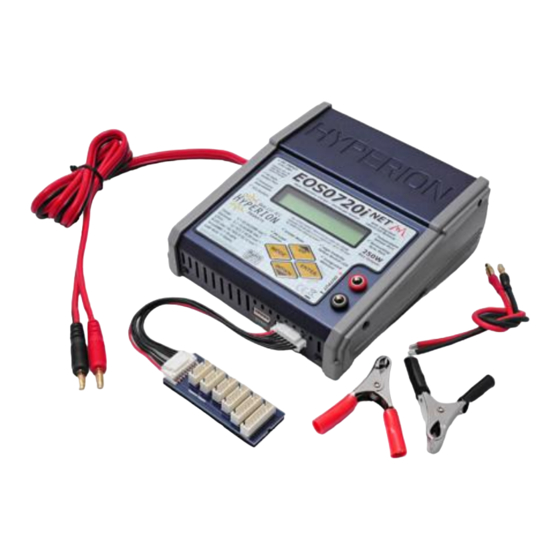

Hyperion EOS 0720iNET Ladegerät
Dies ist eine sinngemässe Übersetzung aus dem Englischen und basiert auf der Originalanleitung. Die englische
Bedienungsanleitung ist massgebend und verbindlich. Für Übersetzungsfehler übernehmen wir keine Haftung.
Spezifikationen:
·
Ladeströme von 0.1 bis 20A (maximal 250W Ladeleistung)
·
Entladeströme von 0.1 bis 10A (maximal 80W Entladeleistung)
·
Laden/entladen von 1s bis 7s Lithium Polymer Akkus (3.7V/Zelle)
·
Laden/entladen von 1 bis 7s Lithium Ionen Akkus (3.3V/Zelle)
·
Laden/entladen von 1 bis 16 NiCd / NiMH Zellen
·
Lagermodus für Lithium Akkus
·
2 zeiliges LCD Display mit blauer Hintergrundbeleuchtung
·
10 frei definierbare Speicher-Positionen
·
Integrierter Hyperion LBA10/300 Balancer
·
Aktualisierung der Ladesoftware via PC
·
TCS – Terminal Capacity Selection 50-100% - Ladeendkapazität
·
TVC – Terminal Voltage Control – wählbare Ladeendspannung
·
Reichhaltige Datenausgabe während dem Ladevorgang
·
Integrierter Thermostat mit Lüfter
·
8s bis 12s Akkus können im Verbund von 2 EOS 0720iNET und otpionalem Kabel geladen
werden
© by eflight GmbH
Hyperion EOS 0720iNET
Kurzanleitung
für 0720iNET
12.10.2009, Firmware 3.2
1
Werbung
Verwandte Anleitungen für Hyperion EOS 0720i
Inhaltszusammenfassung für Hyperion EOS 0720i
- Seite 1 Hyperion EOS 0720iNET Hyperion EOS 0720iNET Ladegerät Kurzanleitung für 0720iNET Dies ist eine sinngemässe Übersetzung aus dem Englischen und basiert auf der Originalanleitung. Die englische Bedienungsanleitung ist massgebend und verbindlich. Für Übersetzungsfehler übernehmen wir keine Haftung. Spezifikationen: · Ladeströme von 0.1 bis 20A (maximal 250W Ladeleistung) ·...
- Seite 2 Beachten Sie bitte, dass der Schutz vor falsch eingestellter Zellenzahl bei LiPos ungenauer wird, je höher die Zellenzahl ist. Wir empfehlen LiPo-Zellen in Verbindung mit dem integrierten Hyperion LBA10/300 Balancer zu laden, speziell für Packs mit 4s und mehr. Der LBA10 Balancer erhöht die Sicherheit, da beim Ladevorgang jede einzelne Zelle überwacht wird.
- Seite 3 Hyperion EOS 0720iNET angezeigt. Nach einer kurzen Begrüssung auf der Anzeige drücken Sie: ENTER : Die Speicherpositionen beginnt zu blinken. Wählen Sie den gewünschten Speicher mit UP / DOWN DOWN: Durchblättern der Speicherpositionen ENTER: Wahl des gewünschten Speicherposition DOWN: um zur Wahl des Battrietyps BATT TYPE zu gelangen, ENTER der Batterietyp blinkt nun DOWN um den gewünschten Typen zu wählen (z.B.
- Seite 4 Hyperion EOS 0720iNET Lagern Sie Ihre Akkus mit ca. 60% Ladung mit Hilfe des STORE Modus und laden Sie diese erst vor geplantem Gebrauch vollständig. Beachten Sie unbedingt unsere Sicherheitsbestimmungen. A123 / LiFePO4 Zellen: Der A123/LiFePO4 Lade-/Endlademodus ist nur für Zellen mit einer Nennspannung von 3.3V des Herstellers A123 vorgesehen!
-
Seite 5: Zusätzliche Informationen
Hyperion EOS 0720iNET USER SETUP - Benutzereinstellungen Drücken Sie MODE bis USER SETUP angezeigt wird. Mit ENTER gelangen Sie nun in die Benutzereinstellungen. Mit DOWN werden Ihnen folgende Einstellungen präsentiert, welche Sie mit ENTER und UP/DOWN Ihren Bedürfnissen anpassen können. - Seite 6 Hyperion EOS 0720iNET wenn die Ladeendspannung ihres Akkus regelmässig über 4.200V liegt, obwohl Sie die Grundeinstellung +0mV eingestellt haben. +5 … +80mV wurde auf besonderen Wunsch von Wettbewerbspiloten umgesetzt. Wichtig: Die Akku-Hersteller empfehlen eine Ladeendspannung von 4.200V (LiPo) bzw. 3.600V (LiFe).
- Seite 7 Hyperion EOS 0720iNET leicht nachgeladen © by eflight GmbH 12.10.2009, Firmware 3.2...
-
Seite 8: Fehlerbehebung
Hyperion EOS 0720iNET Fehlerbehebung: 1. Überprüfen Sie die Angaben der Batterie mit den eingestellten Parametern am Ladegerät (Batterietyp, Zellenzahl, Nennspannung, Kapazität, Ladestrom) 2. Prüfen Sie alle Anschlusskabel auf Sauberkeit und gute Verbindung 3. Versuchen Sie den Ladevorgang an einer Autobatterie (evtl. Netzgerät mit schlechter Spannungsstabilität verwendet?)
