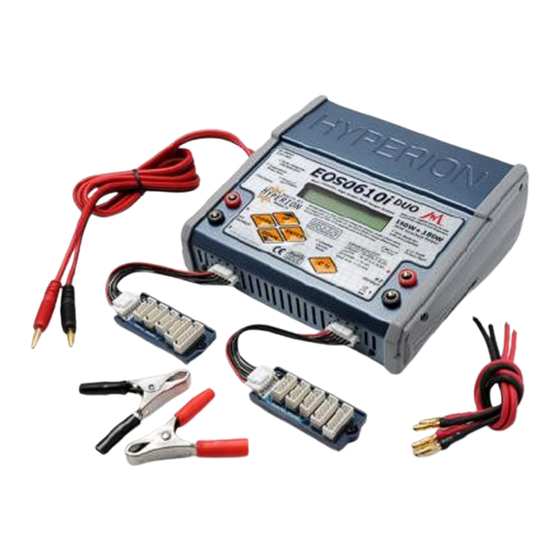

Hyperion EOS 0610i DUO
Hyperion EOS 0610i DUO Ladegerät
Spezifikationen:
•
2 zeiliges LCD Display mit blauer Hintergrundbeleuchtung
•
20 frei definierbare Speicher-Positionen
•
Laden von 1s bis 6s Lithium Polymer Akkus (3.7V/Zelle)
•
Laden von 1 bis 6s Lithium Ionen Akkus (3.3V/Zelle)
•
Laden von 1 bis 16 NiCd / NiMH Zellen
•
Laden von 1 bis 12 Blei Zellen (2.0V/Zelle)
•
Integrierter Hyperion LBA10/300 Balancer
•
Ladeströme von 0.1 bis 10A (maximal 36W Ladeleistung)
•
TCS – Terminal Capacity Selection 50-100% - Ladeendkapazität
•
Reichhaltige Datenausgabe während dem Ladevorgang
•
Integrierter Thermostat und Lüfter
•
Ladeleistung kann prozentual aufgeteilt werden
1.1.2009
Bedienungsanleitung
für 0610i DUO
1
© by eflight.ch GmbH
Werbung
Verwandte Anleitungen für Hyperion EOS 0610i DUO
Inhaltszusammenfassung für Hyperion EOS 0610i DUO
- Seite 1 Hyperion EOS 0610i DUO Hyperion EOS 0610i DUO Ladegerät Bedienungsanleitung für 0610i DUO Spezifikationen: • 2 zeiliges LCD Display mit blauer Hintergrundbeleuchtung • 20 frei definierbare Speicher-Positionen • Laden von 1s bis 6s Lithium Polymer Akkus (3.7V/Zelle) • Laden von 1 bis 6s Lithium Ionen Akkus (3.3V/Zelle) •...
- Seite 2 Hyperion EOS 0610i DUO Das Hyperion EOS 0610i DUO Ladegerät wird mit einem Anschlusskabel mit 4mm Bananenstecker geliefert, welches passend zu den meisten 12V Netzgeräten ist. Akku-Ladekabel sind ebenfalls enthalten, müssen jedoch noch mit Ihrem verwendeten Streckersystem konfektioniert werden. Die Ladekabel sollten minimal einen Kupfer-Durchmesser von 2.4mm haben und nicht länger als 20cm sein.
- Seite 3 Hyperion EOS 0610i DUO Wird das EOS 0610i DUO Ladegerät eingeschaltet wird die Konfiguration des letzten Ladevorgangs angezeigt. Nach einer kurzen Begrüssung auf der Anzeige drücken Sie: CH: Wählen Sie die Anzeige für den Benutzen Ladeausgang 1 oder 2 (Anzeige in der rechten oberen Ecke der Anzeige) ENTER : Die Speicherpositionen beginnt zu blinken.
- Seite 4 Hyperion EOS 0610i DUO Blei-Akku: Bei Blei-Akkus (Lead Acid / Pb für BATT TYPE) stellen Sie die Spannung (V), Kapazität (Ah) und den Ladestrom CHG CURRENT gemäss Hersteller ein. 1 Zelle = 2V 2 Zellen = 4V 3 Zellen = 6V...
-
Seite 5: Zusätzliche Informationen
Ladevorgang manuell beenden Ladestrom und maximale Ladeleistung von 360W: Ihr EOS 0610i DUO Ladegerät verfügt über eine maximale Ladeleistung von 360W und kann einen Ladestrom von bis zu 10A liefern. Was heisst das genau? Nicht jeder Akku kann mit 10A geladen werden. Die max. Ladeleistung ist massgebend, welche sich wie folgt errechnet: Aktueller Ladestrom [A] x aktuelle Pack Spannung [V] <360W... -
Seite 6: Fehlerbehebung
Hyperion EOS 0610i DUO Fehlermeldungen: INPUT VOLTAGE ERROR Eingangsspannung liegt unter 11V oder über 15V OUTPUT BATT CONNECT ERROR der Akku ist nicht angeschlossen OUTPUT BATT REVERSE POLARITY der Akku ist verpolt angeschlossen OUTUT CIRCUIT PROBLEM Fehler im Stromkreis, überprüfen sie alle Stecker, Einstellungen und...
