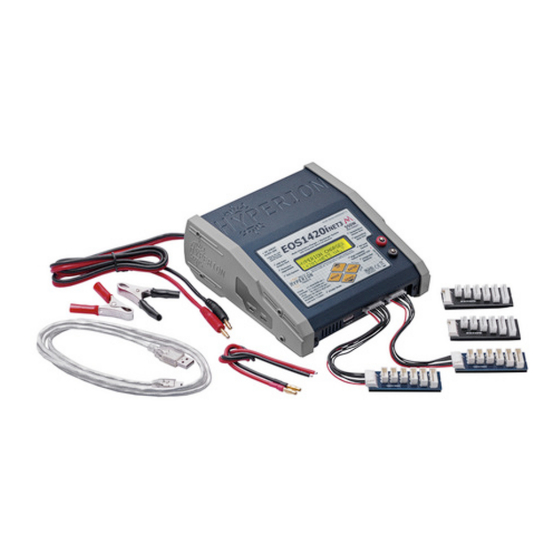

Hyperion 1420i NET3 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Eigenschaften im Überblick
Eingebaute Hyperion LBA10/300 Balancer mit
★
300mA max Balancerrate pro Zelle
12-bit Auflösung
★
STORE MODE um Lipo, LiFe und LiIo, NiCd, NimH
★
und Lipos auf bestimmte Kapazität für
Winterpausen usw. laden zu können.
eingebaute Entladefunktion
★
CYCLE MODE für LiPo, LiFe, LiIo, NiCd und NimH
★
TCS - ständiges erfassen der Kapazität während
★
des Ladevorgangs um die Ladezeit zu verringern
und die Zyklenanzahl zu erhöhen
TVC - Terminal Voltage Control für LiPo, LiFe und
★
Bleibatterien
Rich Data Display Auslesen der Ladedaten via
★
LCD Display während und nach dem Laden und
Balancieren.
Keine Haftung für Druckfehler! Änderungen vorbehalten!
w ww.hyperion-europe.com!
1420i NET
Bedienungsanleitung
Series 3
USB PC Anschluss für Firmware updates und
★
PC Control & Data Suite Software System,
welches einem alle Funktionen des Laders über
den PC steuern lässt. Weiter aber auch Daten
speichert, Daten verwalten uvm.
Temperatursensor (optional) um ein überhitzen
★
von NiCd und NimH oder allen anderne Typen zu
vermeiden
Netzgerät Ampere und Spannungskontrolle
★
zu Sicherung eines Sicheren Betriebes
20 Ladeprogrammspeicher ermöglichen eine
★
Erleichterung in der Verantwortung mit richtigen
Werten zu laden
Integrierte Thermostat-gesteuerte Lüfter
★
viel Zubehör wie Lade-, Anschluss- und USB
★
Kabel. Auch Klemmen für Betrieb an
Autobatterien sind inklusive
hochwertige 4mm Goldkontakte an dem
★
Zubehör
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hyperion 1420i NET3

Inhaltszusammenfassung für Hyperion 1420i NET3

  • Seite 1 Eigenschaften im Überblick USB PC Anschluss für Firmware updates und ★ PC Control & Data Suite Software System, Eingebaute Hyperion LBA10/300 Balancer mit ★ welches einem alle Funktionen des Laders über 300mA max Balancerrate pro Zelle den PC steuern lässt. Weiter aber auch Daten speichert, Daten verwalten uvm.

  • Seite 2: Inhaltsverzeichnis

    Balancer Menü ......................Seite 9 User Menü ........................Seite 10 Starten des Ladevorgangs ..................Seite 11/12 SYNC MODE Verbinden von 2 EOS 1420i NET3 ............Seite 12 Laden von Splitpacks ....................Seite 13 SYNC Mode mit 2 Splitpacks ..................Seite 13 Problembehandlung ....................

  • Seite 3: Sicherheitshinweise Und Anwendungsvermerke

    • Laden Sie Ihre Akkus niemals unbeaufsichtigt. SAFETY FIRST ALLGEMEIN GILT • Stellen Sie bitte sicher, dass in der Nähe Ihrer Ladestation keine Brennbaren Dinge sind. Weiter Viel Spaß mit Ihrem Produkt wünscht Ihr sollten Sie das Ladegerät als auch die Akkus Team Europe w ww.hyperion-europe.com!

  • Seite 4: Allgemeines

    Bearbeitungsgebühr zu erheben. ANSCHLIESSEN Nachdem Sie nun Ihr Hyperion 1420i NET ausgepackt und überprüft haben, ob der Gesamte Lieferumfang vorhanden ist, können Sie nun Ihr Ladegerät unter Beachtung der oben aufgeführten Sicherheit- und Anwendungsvermerke mit Ihrer Stromquelle (Netzgerät oder Bleibatterie) verbinden. ACHTEN SIE AUF DIE RICHTIGE POLARITÄT!

  • Seite 5: Hauptmenü

    ?%N-()$(',-3$ $ $ $ *$ ///,'4$ ENTER .2T4 J//,'4$ .2T4 H&$ ENTER !"#$!%&%!'()$ $ $ $ *$ (!?$!%&%!'()$ $ $ $ $ * (!?$!%&%!'()$ $ $ $ $ * w ww.hyperion-europe.com! H&$ +','(-.$ $ *//0$ *//0$ *//0$ ENTER .2T4 .2T4 .'?!"%3#-$%,&?$*$ H&$ *6/%$ ENTER (!?$-4.$%!('24$ $ *$...

  • Seite 6: Drücken Der Taste

    *6=<$K$!-++$ ENTER (<!U)2H3$3'?IV$*$ H&$ /G<$DR6;//<BK!F$ w ww.hyperion-europe.com! .2T4 NOTE! NEVER CHANGE TVC SETTING UNLESS YOU ARE AN EXPERT USER, HAVE READ THE DETAILS EVER CHANGE TVC SETTING UNLESS YOU ARE AN EXPERT USER, HAVE READ THE DETAILS ENTER ON PAGE 12, AND TAKE ALL RISK OF FIRE, DAMAGE, LOSS, or INJURY WHICH MAY RESULT .?!"$!H33-4($ $ $ *$...

  • Seite 7: Menüerläuterung Zu Lipo Und Liio

    Ladestrom überlasten. Es ist sehr gefährlich einen Akku Stärker zu belasten als es vom Hersteller her aus Vorgesehen ist. Temperature Cut-off setzt voraus, dass Sie einen originalen Hyperion Temperatursensor (HP- EOSTMPSEN) an das EOS 1420i Net 3 anschliessen. Diesen Verbinden Sie dann mit dem Ladegerät und positionieren den Sensor an ihrem zu ladenden Akku.

  • Seite 8: Data View Menü

    .+;*+% % % % % ))*)))+% !"#$% &'% Überblick von geladener und entnommener 8A8%8B%))))))2.C%,% Kapazität bei Pflegeprogramm. Zusätzlich )5% % !B%))))))2.C% können sie durch einfach klicken auf Enter dann mit Up und DOWN wählen von welchem Ladevorgang Sie die Daten einsehen wollen. w ww.hyperion-europe.com!

  • Seite 9: Balancer Menü

    Sync mode wählen und dann wie zuvor beschrieben das Balancieren starten. ACHTEN SIE DARAUF, DASS DIE ZELLEN DIE SIE ZUEINANDER BALANCIEREN UND AUCH ALS EIN PACK SCHALTEN UNBEDINGT VOM GLEICHEN TYP SEIN MÜSSEN. Die Zellenzahl ist in diesem Zusammenhag egal. w ww.hyperion-europe.com!

  • Seite 10: User Setup

    Die Infos für ihr Netzgerät sind in sofern wichtig, da das Ladegerät diese Werte im Betrieb dann berücksichtigen kann und ein Überhitzen oder überlasten ihres Netzgerätes ausgeschlossen werden kann. The Progress Sound & PS Load Control settings above and LIPO MAX C are only found under CH#1 menu, but are effective fo channels for DUO. w ww.hyperion-europe.com!

  • Seite 11: Starten Des Ladevorgangs

    UP und DOWN haben Sie nun weitere Auswahl zwischen STORE START, DISCHARGE START und CYCLE START. CHARGING START bedeutet schlichtweg, dass Ihr Akku geladen wird. Je nach Einstellung der TCS usw. wird dann zum Abschluss des Ladevorgangs die von Ihnen gewählte Melodie erklingen. w ww.hyperion-europe.com!

  • Seite 12: Sync Mode Verbinden Von 2 Eos 1420I Net3

    Der Vorteil von diesem SYNC MODE Feature ist, dass die Zellen alle zueinander auf das gleiche Level gebracht werden. Dies hat den großen Vorteil, dass in die Akkus völlig Synchron entladen und belastet werden sobald Sie sie an einen Verbraucher anschließen. w ww.hyperion-europe.com!

  • Seite 13: Laden Von Splitpacks

    Startprozedur gehen, verhalten Sie sich als würden Sie normal 2 Packs über die Netzwerkfunktion mit zwei Ladegeräten laden. Starten Sie also das Laden im SYNC MODE. Gleiches gilt wenn Sie dieses 28S Pack balancieren oder entladen wollen. Wählen Sie dazu nur vor dem Starten SYNC MODE anstatt SOLO MODE. w ww.hyperion-europe.com!

  • Seite 14: Problembehandlung

    Displaystecker abgerutscht ist. Sehr oft ist dies der Fall nachdem das Ladegerät starken Vibrationen ausgesetzt war oder heruntergefallen ist. Oxidierete Steckkontakte Benutzen Sie diese Kontakte nicht mehr sondern kümmern Sie sich um eine Pflege oder sofern es Ladestecker sind ersetzen Sie diese gelegentlich durch neue! w ww.hyperion-europe.com!

  • Seite 15: Haftungsausschluss Und Garantie

    Teil der Garantie sind. Physische Schläge, Vibrationen und dessen Folgen sind dem Verschulden des Kundens zuzuordnen und sind keinesfalls Bestandteil eines Garantiefalles! ACHTUNG!!! Wenn die TVC Funktion verwendet wurde, also der Wert größer als 0mV eingestellt war. Wird keinerlei Garantie im Zusammenhang mit Schäden, Verletzungen, Verlust... verfügbar sein. w ww.hyperion-europe.com!
  • Seite 16 Zuletzt möchten wir Sie nochmals darauf hinweisen das Hyperion Hong Kong oder Hyperion Europe, als auch deren Vertriebe und Händler. Keinerlei Verantwortung für Schäden jeglicher Art übernehmen. Es obliegt allein dem Benutzer das Ladegerät richtig zu Verwenden. Bevor Dinge auf Verdacht ausgeführt werden, nutzen Sie unseren Support unter info@hyperion-eu.com oder rufen sie uns als Europäischen Importeur zu unseren...
