Hyperion EOS 0615i DUO3 Bedienungsanleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen

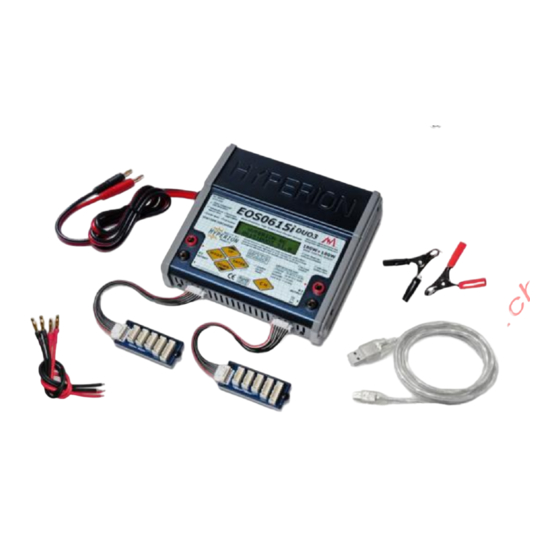

Hyperion EOS 0615i DUO3 Ladegerät
Spezifikationen:
·
2 zeiliges LCD Display mit blauer Hintergrundbeleuchtung
·
20 frei definierbare Speicher-Positionen
·
Eingangsspannung 11V ... 28V
·
Laden und Entladen von 1s bis 6s Lithium Polymer Akkus (3.7V/Zelle)
·
Laden und Entladen von 1 bis 6s Lithium Ionen Akkus (3.6V/Zelle)
·
Laden und Entladen von 1 bis 6s LiFePO4 (A123) Akkus (3.3V/Zelle)
·
Laden und Entladen von 1 bis 16 NiCd / NiMH Zellen
·
Laden und Entladen von 1 bis 12 Blei Zellen (2.0V/Zelle)
·
Integrierter Hyperion LBA10/300 Balancer
·
Ladeströme von 0.1 bis 15A (maximal 2x180 W Ladeleistung)
·
Unterstützt Lithium Akkus bis 50Ah bzw. Pb Akkus bis 100Ah
·
TCS – Terminal Capacity Selection 50-100% - Ladeendkapazität
·
TVC – Terminal Voltage Control – wählbare Ladeendspannung
·
Storage Mode zur Lagerung Ihrer Lithium Akkus – verbesserte Lebensdauer
·
Reichhaltige Datenausgabe während dem Ent-/Ladevorgang
·
USB Anschluss zur Kommunikation mit dem PC und zur Installation von Updates
·
Integrierter Thermostat und Lüfter
·
Ladeleistung kann prozentual aufgeteilt werden
© by eflight GmbH

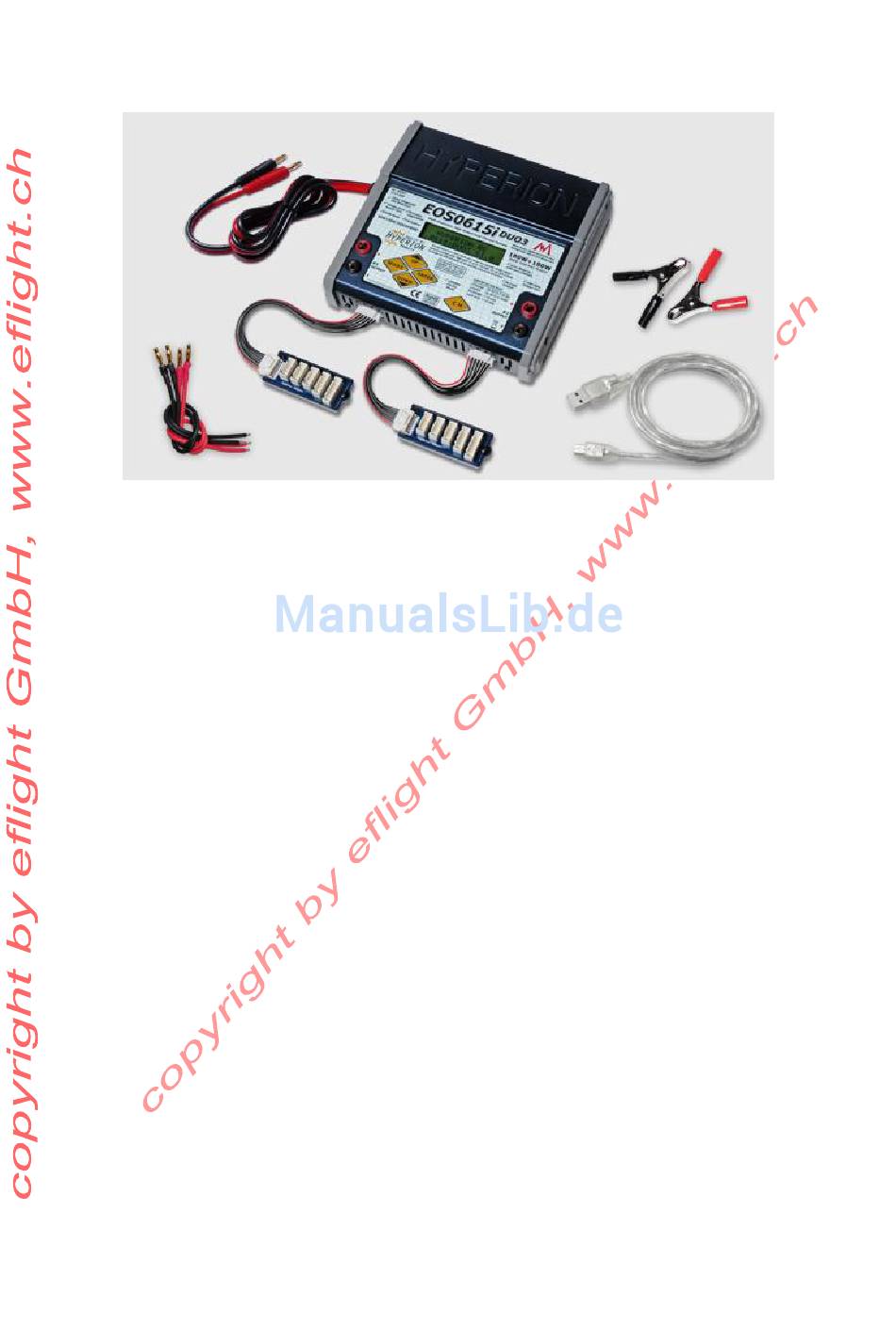

Hyperion EOS 0615i DUO3
Bedienungsanleitung
für 0615i DUO3
V 3.2, 10.10.2009
1

Werbung

loading

Verwandte Anleitungen für Hyperion EOS 0615i DUO3

Inhaltszusammenfassung für Hyperion EOS 0615i DUO3

  • Seite 1 Hyperion EOS 0615i DUO3 Hyperion EOS 0615i DUO3 Ladegerät Bedienungsanleitung für 0615i DUO3 Spezifikationen: · 2 zeiliges LCD Display mit blauer Hintergrundbeleuchtung · 20 frei definierbare Speicher-Positionen · Eingangsspannung 11V … 28V · Laden und Entladen von 1s bis 6s Lithium Polymer Akkus (3.7V/Zelle) ·...
  • Seite 2 Dies ist eine sinngemässe Übersetzung aus dem Englischen und basiert auf der Originalanleitung. Die englische Bedienungsanleitung ist massgebend und verbindlich. Für Übersetzungsfehler übernehmen wir keine Haftung. Das Hyperion EOS 0615i DUO3 Ladegerät wird mit einem Anschlusskabel mit 4mm Bananenstecker geliefert, welches passend zu den meisten 12V Netzgeräten ist. Akku-Ladekabel sind ebenfalls enthalten, müssen jedoch noch mit Ihrem verwendeten Streckersystem konfektioniert werden.
  • Seite 3 Schliessen Sie erst Ihr Ladegerät an ein Netzgerät an. Schliessen Sie nun Ihren LiPo ans Ladegerät an. Laden Sie Ihre Lithium Akkus zu Ihrer eigenen Sicherheit nur mit angestecktem Balancer. Wird das EOS 0615i DUO3 Ladegerät eingeschaltet wird die Konfiguration des letzten Ladevorgangs des Ladeausgangs 1 angezeigt.
  • Seite 4 Hyperion EOS 0615i DUO3 · SAFETY TIMER: Sichereitszeitmesser. · TCS CAPACITY: Einstellen der Ladeendkapazität 50% ... 100% (vgl. unten) · TCS END ACTION: Was soll geschehen, wenn die gewünschte Ladeendkapazität (TCS CAPACITY) erreicht wird? Nach dem angezeigten Ende mit 10...
  • Seite 5 Hyperion EOS 0615i DUO3 Zelle, LiIo = 3.6V/Zelle) Ihres Lithium-Packs. Ist auf Ihrer Etikette nur die Nennspannung aufgeführt, können Sie die Anzahl in Serie geschaltete Zellen hier entnehmen: LiPo: 1S = 3.7V 2S = 7.4V 3S = 11.1V 4S = 14.8V 5S = 18.5V...

  • Seite 6: Zusätzliche Informationen

    Hyperion EOS 0615i DUO3 BALANCER MODE für Lithium Akkutypen Der Balancer Modus hat zwei Funktionen: Anzeige von Daten während dem Laden oder als eigenständiger Balancer. Schliessen Sie Balancer-Stecker und Hauptstromkabel des Akkus entsprechend am Ladegerät an. Drücken Sie MODE bis die BALANCER Modus Anzeige erscheint.
  • Seite 7 Akku mit höherer Ladeendspannung geladen erlischt jegliche Garantie! Ladestrom und maximale Ladeleistung von 360W: Ihr EOS 0615i DUO3 Ladegerät verfügt über eine maximale Ladeleistung von 2x180W und kann einen Ladestrom von bis zu 15A liefern. Was heisst das genau? Nicht jeder Akku kann mit 15A geladen werden. Die max. Ladeleistung ist massgebend, welche sich wie folgt errechnet: Aktueller Ladestrom [A] x aktuelle Pack Spannung [V] <180W...

  • Seite 8: Fehlerbehebung

    Hyperion EOS 0615i DUO3 Fehlermeldungen: INPUT VOLTAGE ERROR Eingangsspannung liegt unter 11V oder über 15V OUTPUT BATT CONNECT ERROR der Akku ist nicht angeschlossen OUTPUT BATT REVERSE POLARITY der Akku ist verpolt angeschlossen OUTUT BATTERY OPEN CIRCUIT Verbindung Akku wurde während...
