Inhaltszusammenfassung für Hyperion eos 5i dp

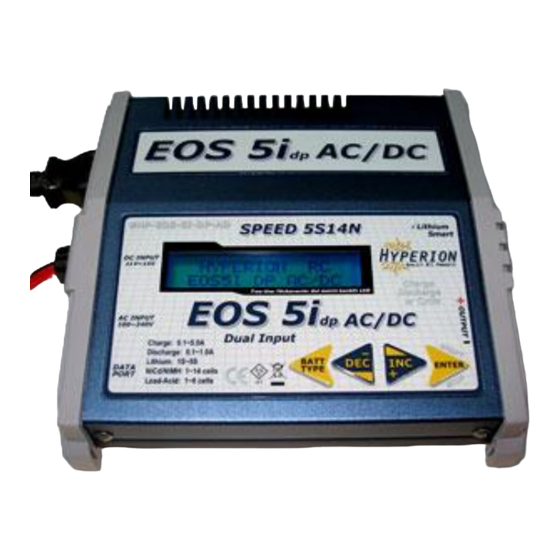

- Seite 1 HYPERION EOS 5i DP AC/DC Bedienungsanleitung Einfach Strom...
- Seite 2 HYPERION EOS 5i DP AC/DC- Bedienungsanleitung Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, damit Sie mit dem Gerät vertraut sind und zu Ihrer Sicherheit EOS 5i DP AC/DC Besonderheiten *Breites Spektrum von verschiedenen Akkutypen sowie starkes kompaktes und tragbares Ladegerät *Klar und einfach ablesbares LCD Display mit Warnmeldungen für allgemeine Einsatzfehler...
- Seite 3 BEFOLGEN SIE SORGFÄLTIG DIE EMPFEHLUNGEN UND SICHERHEITSHINWEISE DES AKKU- HERSTELLERS! Verwendung des EOS 5i Im Lieferumfang des EOS 5i DP AC/DC Laders ist ein Ladekabel mit zwei 4mm Bananenstecker enthalten. Löten Sie zuerst den bevorzugten Stecker an das Ladekabel und achten Sie sorgfältig auf korrekte Polung der Anschlüsse.
- Seite 4 Ladestrom in Ampere (A) zu erfahren für ihren Akkupack. Falls der Strom in mA angegeben wird, beachten Sie dass 100mA gleich 0.1A sind: also z.B. 900mA sind 0.9A. 4) Schliessen Sie ihren NiMH Akku an das EOS 5i DP AC/DC Ladekabel, beachten Sie dass +/- Polarität stimmt.
- Seite 5 Nachfolgend sind die Flussdiagramme dargestellt für alle Einstellungen des Laders. Spielen Sie diese durch ohne einen Akkupack anzuschliessen damit Sie sehen wie man alle Parameter einstellt für die verschiedenen Akkutypen. NiCd Mode BATT TYPE NiCd CHARGE NiCd DISCHARGE NiCd CYCLE D->C 5 C=3.0A D=0.50A 4.8 V...
- Seite 6 NiMH Mode BATT TYPE NiMH CHARGE NiMH DISCHARGE NiMH CYCLE D->C 5 C=3.0A D=0.50A 4.8 V C=3.0A D=0.50A ENTER ENTER SETUP NiMH CHARGE NiMH DISCHARGE NiMH CYCLE D->C 5 NiMH CYCLE C->D 5 C=3.0A D=0.50A 4.8 V C=3.0A D=0.50A C=3.0A D=0.50A ENTER SETUP...
- Seite 7 Lithium Mode (Nur für Typen mit 3.7V/Zelle!) BATT TYPE LiPo CHARGE LiPo DISCHARGE C=3000mAh D=0.50 A ENTER ENTER LiPo CHARGE LiPo DISCHARGE C=3300mAh D=0.20A ENTER ENTER LiPo CHARGE LiPo DISCHARGE C=3000mAh D=0.20A START START BATTERY CHECK BATTERY CHECK WAIT PLEASE..WAIT PLEASE.
- Seite 8 Einstellung. Stellen Sie die Zellenzahl zwischen 1S und 5S ein wie in obigem Ladebeispiel. Die Ladung wird automatisch bei 3.0V pro Zelle abgestellt. ACHTUNG: DER LITHIUM MODE IST NUR FÜR LITHIUM AKKUS MIT 3.7V/Zelle! Gewisse Li-Ion Akkus weisen eine Nominalspannung von 3.6V/Zelle auf, und KÖNNEN NICHT GELADEN WERDEN mit dem EOS 5i DP AC/DC!
-
Seite 9: Anzeige Während Dem Laden, Entladen Und Zyklus
Pb Mode BATT TYPE PB CHARGE PB DISCHARGE C=3.0A 12Vpack D=0.50A 12Vpack ENTER ENTER PB CHARGE PB DISCHARGE C=3.0A 12Vpack D=0.50A 12Vpack ENTER ENTER PB CHARGE PB DISCHARGE C=3.0A 12Vpack D=0.50A 12Vpack START START BATTERY CHECK BATTERY CHECK WAIT PLEASE..WAIT PLEASE. -
Seite 10: Fehlermeldungen
Abschlussdisplay Durch drücken des Enter-Knopfes wird das Laden / Entladen gestoppt. END 030:00 00000 NC 100mA 10.75V Drücken Sie den Enter-Knopf damit Sie zum Hauptmenü zurückkehren. Datendisplay INPUT = 12.00V ChgCAPA=00000mAh CHG PEAK = 12.00V OUTPUT = 13.18V DchCAPA=00000mAh DCHG AVR = 13.18V Wenn der Akkutyp Knopf für über 3 Sekunden gedrückt wird, die Datenansicht erscheint wie oben dargestellt. -
Seite 11: Zusatzfunktion: Daten-Anschluss Für Lba 10 Net Balancer
Um die individuelle Spannungslage der Zellen während dem Ladevorgang einsehen zukönnen: · Verbinden Sie das EOS 5i DP AC/DC Ladegerät und den LBA10 Balancer mit dem Daten- Anschluss-Kabel (verbinden Sie immer den Master LBA 10 mit dem Ladegerät / grüne Linie in der Zeichnung) ·...
