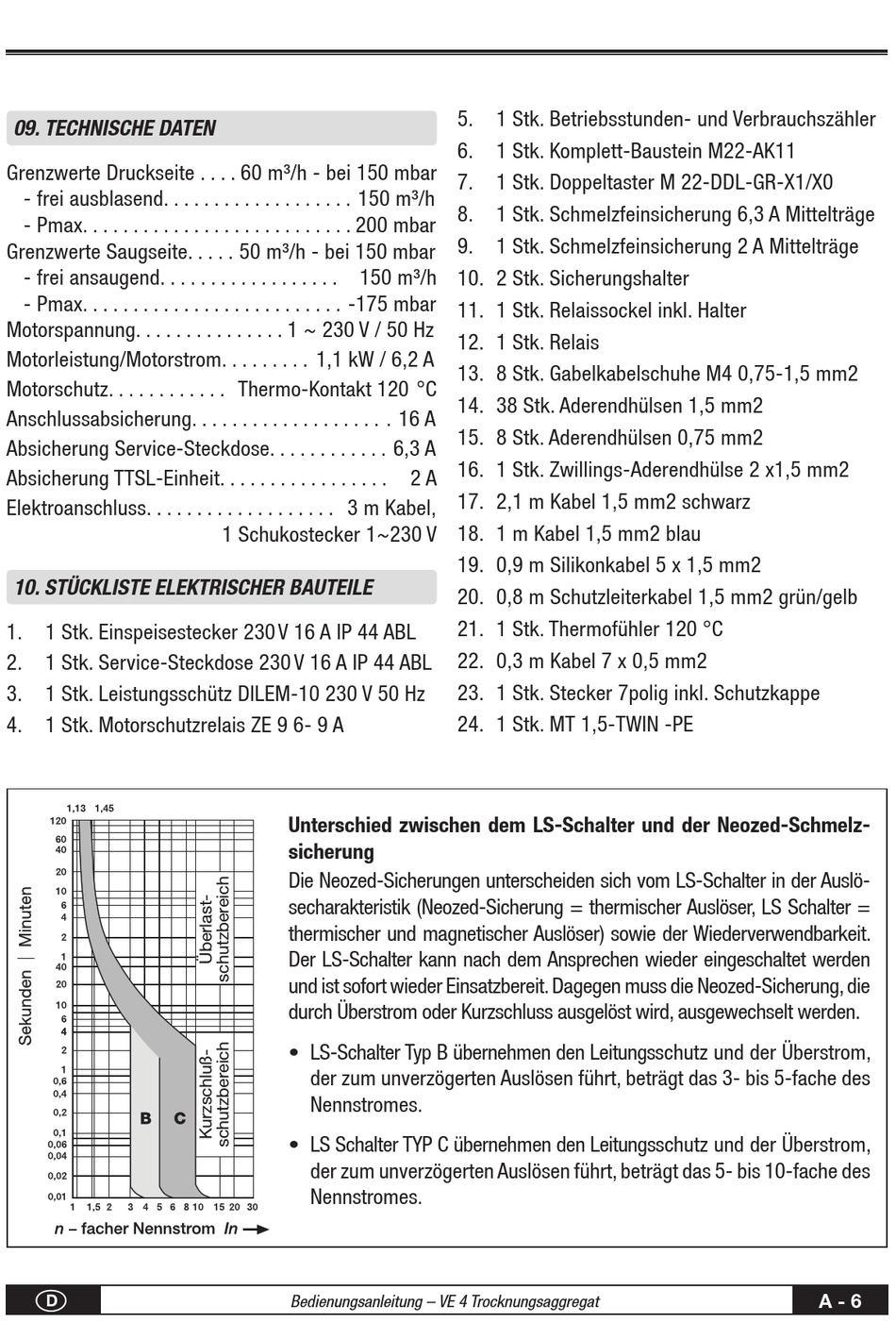

09. TechnIsche DaTen

Grenzwerte Druckseite . . . . 60 m³/h - bei 150 mbar
- frei ausblasend . . . . . . . . . . . . . . . . . . . 150 m³/h
- Pmax . . . . . . . . . . . . . . . . . . . . . . . . . . . 200 mbar
Grenzwerte Saugseite. . . . . 50 m³/h - bei 150 mbar
- frei ansaugend . . . . . . . . . . . . . . . . . . 150 m³/h
- Pmax . . . . . . . . . . . . . . . . . . . . . . . . . . -175 mbar
Motorspannung . . . . . . . . . . . . . . . 1 ~ 230 V / 50 Hz
Motorleistung/Motorstrom . . . . . . . . . 1,1 kW / 6,2 A
Motorschutz . . . . . . . . . . . . Thermo-Kontakt 120 °C
Anschlussabsicherung . . . . . . . . . . . . . . . . . . . . 16 A
Absicherung Service-Steckdose . . . . . . . . . . . . 6,3 A
Absicherung TTSL-Einheit . . . . . . . . . . . . . . . . .
Elektroanschluss . . . . . . . . . . . . . . . . . . . 3 m Kabel,
10. sTücklIsTe elekTrIscher BauTeIle
1. 1 Stk. Einspeisestecker 230 V 16 A IP 44 ABL
2. 1 Stk. Service-Steckdose 230 V 16 A IP 44 ABL
3. 1 Stk. Leistungsschütz DILEM-10 230 V 50 Hz
4. 1 Stk. Motorschutzrelais ZE 9 6- 9 A
D
1 Schukostecker 1~230 V
Unterschied zwischen dem LS-Schalter und der Neozed-Schmelz-
sicherung
Die Neozed-Sicherungen unterscheiden sich vom LS-Schalter in der Auslö-
secharakteristik (Neozed-Sicherung = thermischer Auslöser, LS Schalter =
thermischer und magnetischer Auslöser) sowie der Wiederverwendbarkeit.
Der LS-Schalter kann nach dem Ansprechen wieder eingeschaltet werden
und ist sofort wieder Einsatzbereit. Dagegen muss die Neozed-Sicherung, die
durch Überstrom oder Kurzschluss ausgelöst wird, ausgewechselt werden.
• LS-Schalter Typ B übernehmen den Leitungsschutz und der Überstrom,
der zum unverzögerten Auslösen führt, beträgt das 3- bis 5-fache des
Nennstromes.
• LS Schalter TYP C übernehmen den Leitungsschutz und der Überstrom,
der zum unverzögerten Auslösen führt, beträgt das 5- bis 10-fache des
Nennstromes.
Bedienungsanleitung – VE 4 Trocknungsaggregat
5. 1 Stk. Betriebsstunden- und Verbrauchszähler
6. 1 Stk. Komplett-Baustein M22-AK11
7. 1 Stk. Doppeltaster M 22-DDL-GR-X1/X0
8. 1 Stk. Schmelzfeinsicherung 6,3 A Mittelträge
9. 1 Stk. Schmelzfeinsicherung 2 A Mittelträge
10. 2 Stk. Sicherungshalter
11. 1 Stk. Relaissockel inkl. Halter
12. 1 Stk. Relais
13. 8 Stk. Gabelkabelschuhe M4 0,75-1,5 mm2
14. 38 Stk. Aderendhülsen 1,5 mm2
15. 8 Stk. Aderendhülsen 0,75 mm2
16. 1 Stk. Zwillings-Aderendhülse 2 x1,5 mm2
2 A
17. 2,1 m Kabel 1,5 mm2 schwarz
18. 1 m Kabel 1,5 mm2 blau
19. 0,9 m Silikonkabel 5 x 1,5 mm2
20. 0,8 m Schutzleiterkabel 1,5 mm2 grün/gelb
21. 1 Stk. Thermofühler 120 °C
22. 0,3 m Kabel 7 x 0,5 mm2
23. 1 Stk. Stecker 7polig inkl. Schutzkappe
24. 1 Stk. MT 1,5-TWIN -PE
