Verwandte Anleitungen für Trotec TTK 75 S
Inhaltszusammenfassung für Trotec TTK 75 S

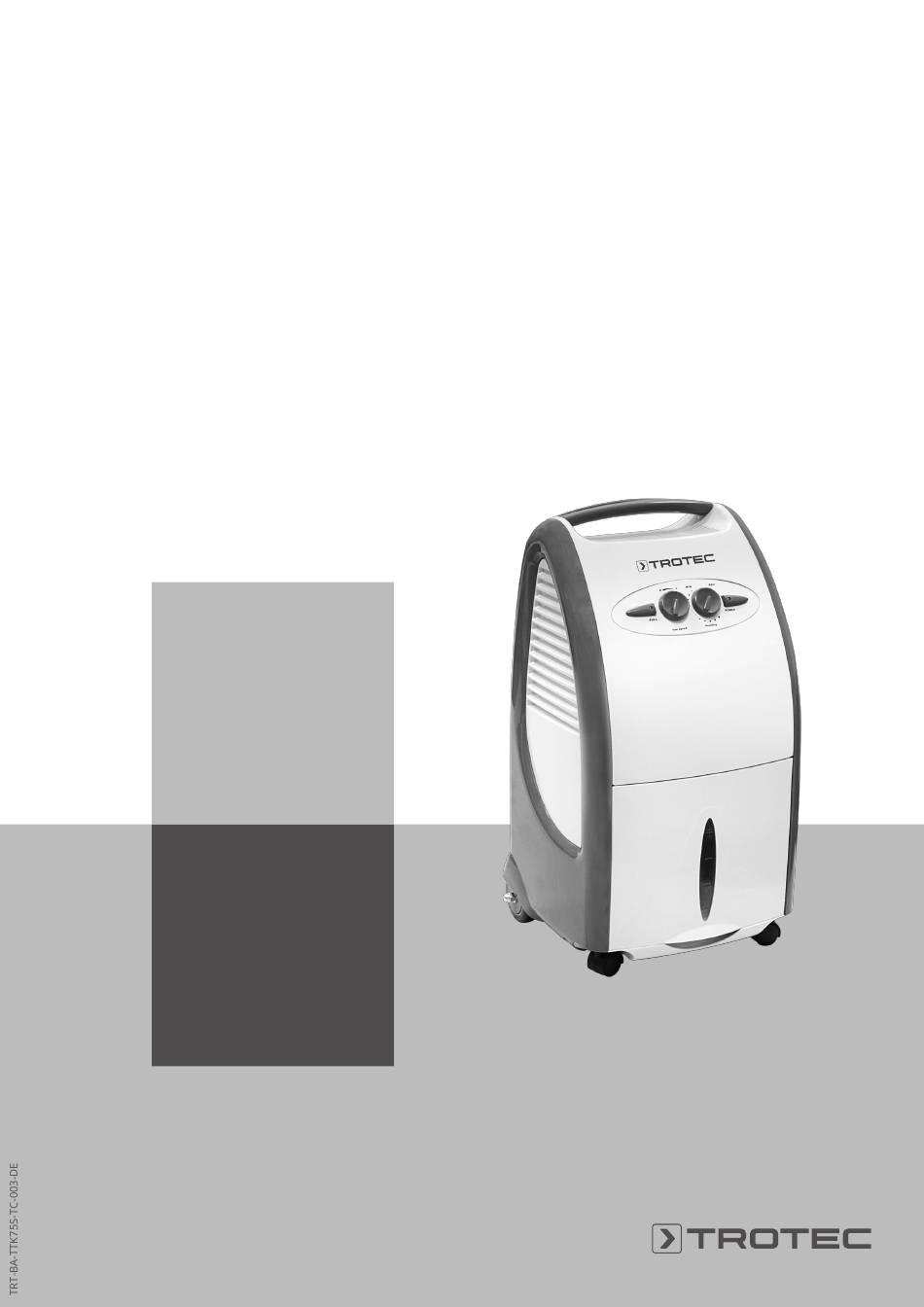

- Seite 1 TTK 75 S BEDIENUNGSANLEITUNG LUFTENTFEUCHTER...
-
Seite 2: Inhaltsverzeichnis
Hinweise mit diesem Symbol weisen Sie darauf hin, Gerät. dass die Bedienungsanleitung zu beachten ist. • Decken Sie das Gerät während des Betriebes nicht ab und transportieren Sie es nicht. • Setzen Sie sich nicht auf das Gerät. Bedienungsanleitung – Luftentfeuchter TTK 75 S... -
Seite 3: Bestimmungsgemäße Verwendung
Schmutz und losen Gegenständen ist. • Transportieren Sie das Gerät ausschließlich aufrecht und mit entleertem Kondensatbehälter bzw. Ablassschlauch. • Vor Lagerung oder Transport entleeren Sie das angesammelte Kondensat. Trinken Sie es nicht. Es besteht Gesundheitsgefahr! Bedienungsanleitung – Luftentfeuchter TTK 75 S... -
Seite 4: Informationen Über Das Gerät
Unterstützung der Trocknung von nasser Wäsche in Wohn- 3. Schließen Sie ein defektes Gerät nicht wieder an den oder Arbeitsräumen eingesetzt werden. Netzanschluss an. Aufgrund der im Betrieb entstehenden Wärmeabstrahlung kann die Zimmertemperatur etwas ansteigen. Bedienungsanleitung – Luftentfeuchter TTK 75 S... -
Seite 5: Gerätedarstellung
Kältemittel im Kompressor sammeln kann. Schalten Sie das Gerät erst nach 12 bis 24 Stunden wieder ein! Sonst könnte der Kompressor beschädigt werden und das Gerät nicht mehr funktionieren. Der Garantieanspruch erlischt in diesem Fall. Bedienungsanleitung – Luftentfeuchter TTK 75 S... -
Seite 6: Montage Und Installation
• Achten Sie darauf, dass Vorhänge oder andere Gegenstände die Luftströmung nicht behindern. • Bei der Aufstellung des Gerätes, insbesondere in nassen Bereichen, sichern Sie das Gerät bauseits über eine den Vorschriften entsprechende Fehlerstrom-Schutzeinrichtung (FI-Schutzschalter) ab. Bedienungsanleitung – Luftentfeuchter TTK 75 S... -
Seite 7: Bedienung
1. Regulieren Sie die gewünschte Luftfeuchtigkeit, indem Sie den Drehschalter (14) in eine Position zwischen MIN und MAX stellen. Ventilatorgeschwindigkeit einstellen Sie können jederzeit zwischen niedriger und hoher Ventilatorgeschwindigkeit (Wäschetrocknungsfunktion) wählen. 1. Drehen Sie den Wahlschalter (13) auf die gewünschte Ventilatorgeschwindigkeit. Bedienungsanleitung – Luftentfeuchter TTK 75 S... - Seite 8 ü Ein geeigneter Schlauch (Durchmesser: 15 mm) liegt bereit. ü Das Gerät ist ausgeschaltet. 1. Entfernen Sie den Gummistopfen vom Schlauchanschluss. 4. Stecken Sie den Gummistopfen auf den Kondensatablauf. 2. Schieben Sie das eine Ende des Schlauches auf den Schlauchanschluss. Bedienungsanleitung – Luftentfeuchter TTK 75 S...
- Seite 9 • Lagern Sie das Gerät gemäß dem Kapitel Lagerung. Entfernen Sie den Schlauch, wenn Sie das Kondensat wieder über den Kondensatbehälter auffangen wollen. Lassen Sie den Schlauch vor der Lagerung trocknen. Der Schlauch kann in jeder beliebigen Betriebsart zum Dauereinsatz angeschlossen werden. Bedienungsanleitung – Luftentfeuchter TTK 75 S...
-
Seite 10: Fehler Und Störungen
• Warten Sie 10 Minuten, bevor Sie das Gerät neu starten. Verschmutzungen. Entfernen Sie äußere Sollte das Gerät nicht anlaufen, lassen Sie eine elektrische Verschmutzungen. Überprüfung von einem Fachbetrieb oder von Trotec durchführen. • Überprüfen Sie das Gerät von außen auf Verschmutzungen (siehe Kapitel Wartung). Lassen Sie ein verschmutztes Das Gerät läuft, aber keine Kondensatbildung:... -
Seite 11: Wartung
Verschmutzungen und Fremdkörper prüfen, ggf. reinigen Außenreinigung Sichtprüfung des Geräteinneren auf Verschmutzungen Luftfilter auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen bzw. auswechseln Luftfilter auswechseln Auf Beschädigungen prüfen Befestigungsschrauben prüfen Probelauf Kondensatbehälter und Ablassschlauch leeren Bedienungsanleitung – Luftentfeuchter TTK 75 S... -
Seite 12: Wartungs- Und Pflegeprotokoll
11. Datum: ......12. Datum: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......13. Datum: ......14. Datum: ......15. Datum: ......16. Datum: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Bedienungsanleitung – Luftentfeuchter TTK 75 S... -
Seite 13: Tätigkeiten Vor Wartungsbeginn
Warnung vor elektrischer Spannung hermetisch geschlossenes System und darf nur von Berühren Sie den Netzstecker nicht mit feuchten oder Fachbetrieben für Kälte- und Klimatechnik oder von Trotec nassen Händen. gewartet bzw. instand gesetzt werden. • Schalten Sie das Gerät aus. -
Seite 14: Kondensatbehälter Leeren
• Lagern Sie das Gerät gemäß dem Kapitel Lagerung. 2. Entleeren Sie den Kondensatbehälter über einem Abfluss oder Spülstein. 3. Spülen Sie den Behälter mit klarem Wasser aus. Reinigen Sie den Behälter regelmäßig mit einem milden Reinigungsmittel (kein Spülmittel!). Bedienungsanleitung – Luftentfeuchter TTK 75 S... -
Seite 15: Technischer Anhang
Gesetzgebung entsorgen. Abmessungen 300 x 350 x 585 mm (Länge x Breite x Höhe) Mindestabstand zu Wänden und Gegenständen A: oben: 30 cm B: hinten: 20 cm C: seitlich: 20 cm D: vorne: 20 cm Gewicht 13 kg Bedienungsanleitung – Luftentfeuchter TTK 75 S... - Seite 16 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
