01. allgemeIne BeschreIBung

Bei dem Seitenkanalverdichter VE 4 handelt es sich um
einen mobilen, geräuschgedämmten, elektrisch betrie-
benen Seitenkanalverdichter. Dieser wurden für den Ein-
satz auch in bewohnten Räumen entwickelt, wo situati-
onsbedingt die Geräuschemission niedrig sein sollte.
Die Turbine eignet sich zur Dämmschichttrocknung bei
schwimmenden Estrichen, Flachdächern (Warmdach-
konstruktionen), Hohlraumböden usw..
Mit den VE-Modellen kann man sowohl im Vakuumver-
fahren als auch im Überdruckverfahren arbeiten.
In Verbindung mit den mobilen Luftentfeuchtern, den
Wasserabscheidern, den Mikro-Filtern, den HEPA-Filtern
und den Schalldämpfern aus dem TROTEC-Programm
steht Ihnen ein optimal aufeinander abgestimmtes Sys-
tem mit vielfältigen Entfeuchtungskombinationen zur
Verfügung.
Die Turbinen sind ausschließlich für das
Fördern von sauberer luft und reinen ga-
sen geeignet. enthält das Fördermedium
feste Teilchen oder andere verunreinigungen,
ist auf der saugseite ein Filter zu installieren
(z.B. Wasserabscheider, mikro-Filter). es muss
sichergestellt werden, dass keine verunreini-
gungen in den verdichter angesaugt werden
oder bei stillstand in den verdichter gelangen
können. Dies führt zur Beschädigung der Turbi-
ne, was einem wirtschaftlichen Totalschaden
entspricht.

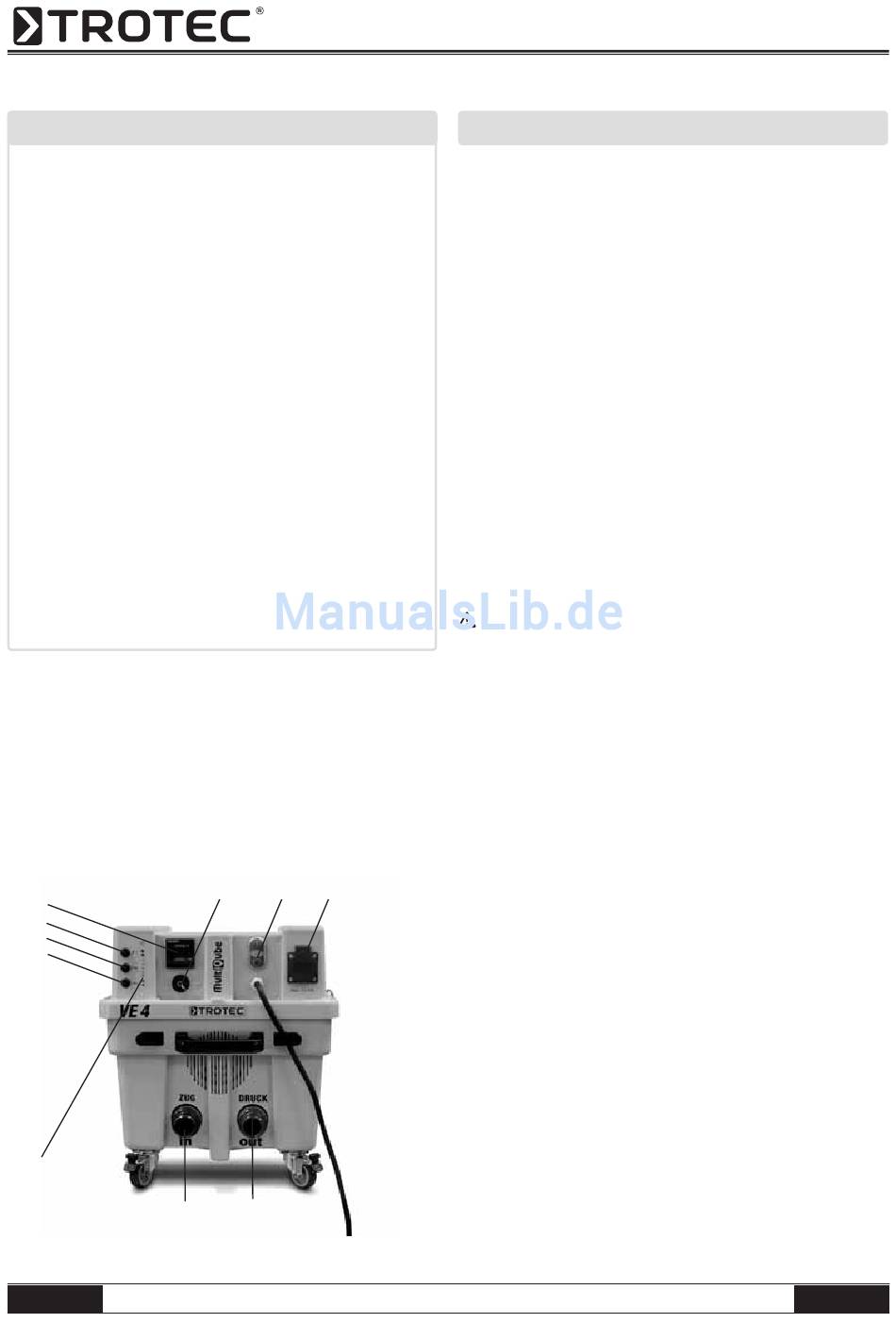

1. Dualzähler-Betriebsstunden/Energieverbrauch
2. TTSL Anschluss
3. Ein-/Ausschalter
4. Servicesteckdose
5. Luftausblasstutzen
6. Luftansaugstutzen
7. Optiflow-Anzeige
8. Ersatzsicherung 6,3 A
9. Sicherung TTSL Anschluss
10. Sicherung Service-Steckdose
