MONTAGE DER TRAGFLÄCHE

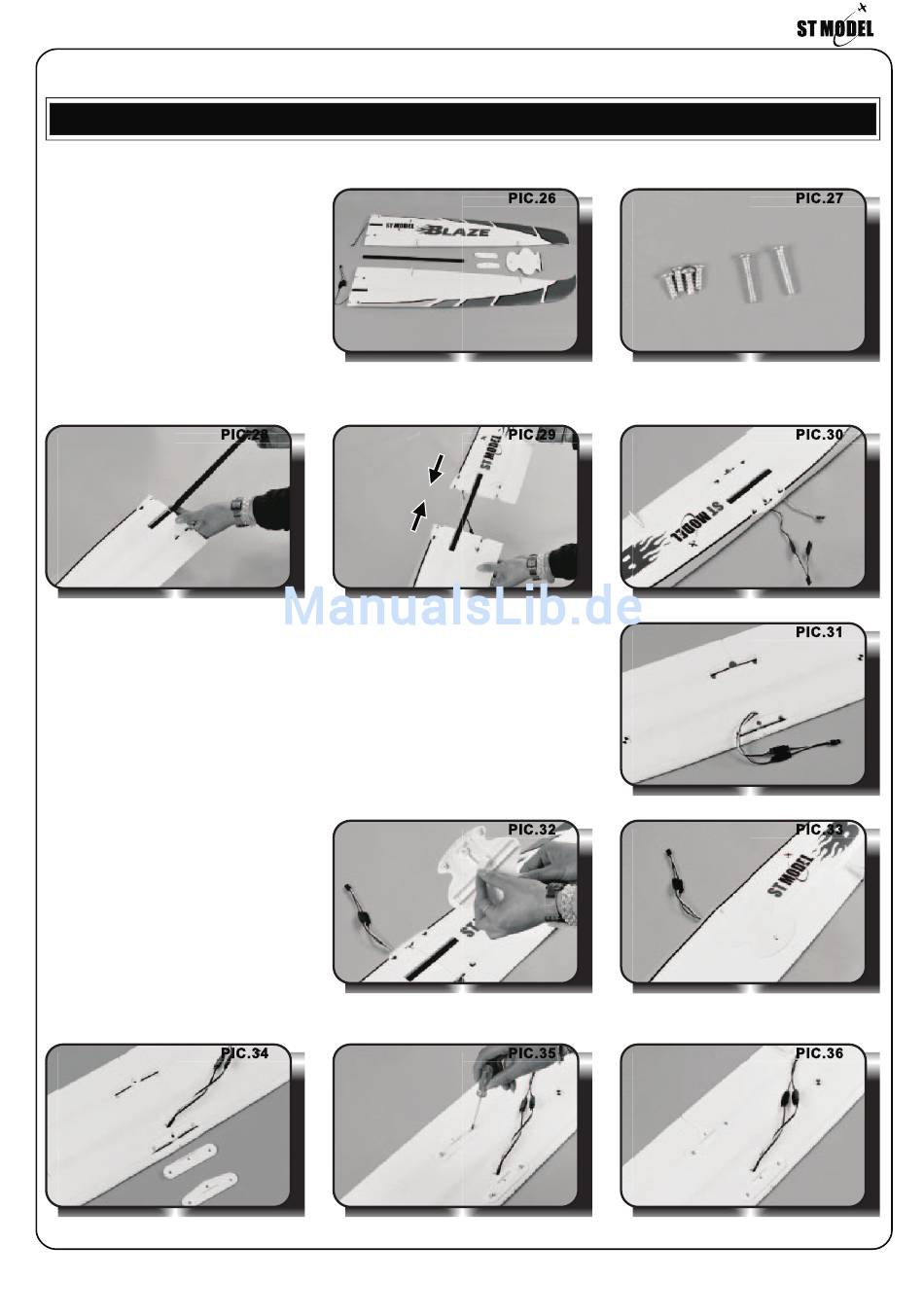

1. Teile zur Montage des Flügels (Pic. 26 & 27)
(1) Rechter & linker Flügel
(2) Karbon Flächenverbinder
(3) Abdeckung Flügel
(4) Flächenverbinder
(5) Schraube f. Flächen-
verbinder (M3.0x8) x4
(6) Flächenschrauben
(M4.0x20) x2
2. Schieben Sie den Karbonstab in eine Seite des Flügels (Pic. 28). Dann schieben Sie die zweite Hälfte
des Flügels auf den Karbonstab und drücken die Flächen zusammen (Pic. 29 & 30).
3. Schließen Sie das „ Y" - Kabel an die Servokabel an (Pic. 31).
Achten Sie dabei auf die richtige Polarität.
4. Nehmen Sie Flügelabdeckung
und entfernen die Trägerfolie
vom doppelseitigen Klebeband.
Dann montieren Sie die Abde-
ckung auf dem, Flügel an sei-
nem Platz. (Pic. 32 & 33).
5. Nehmen Sie die Flügelverbinder A/B (Pic. 34), und fixieren diese mit den Schrauben (M 3,0x8), damit
diese nicht mehr abfallen können (Pic. 35 & 36).
