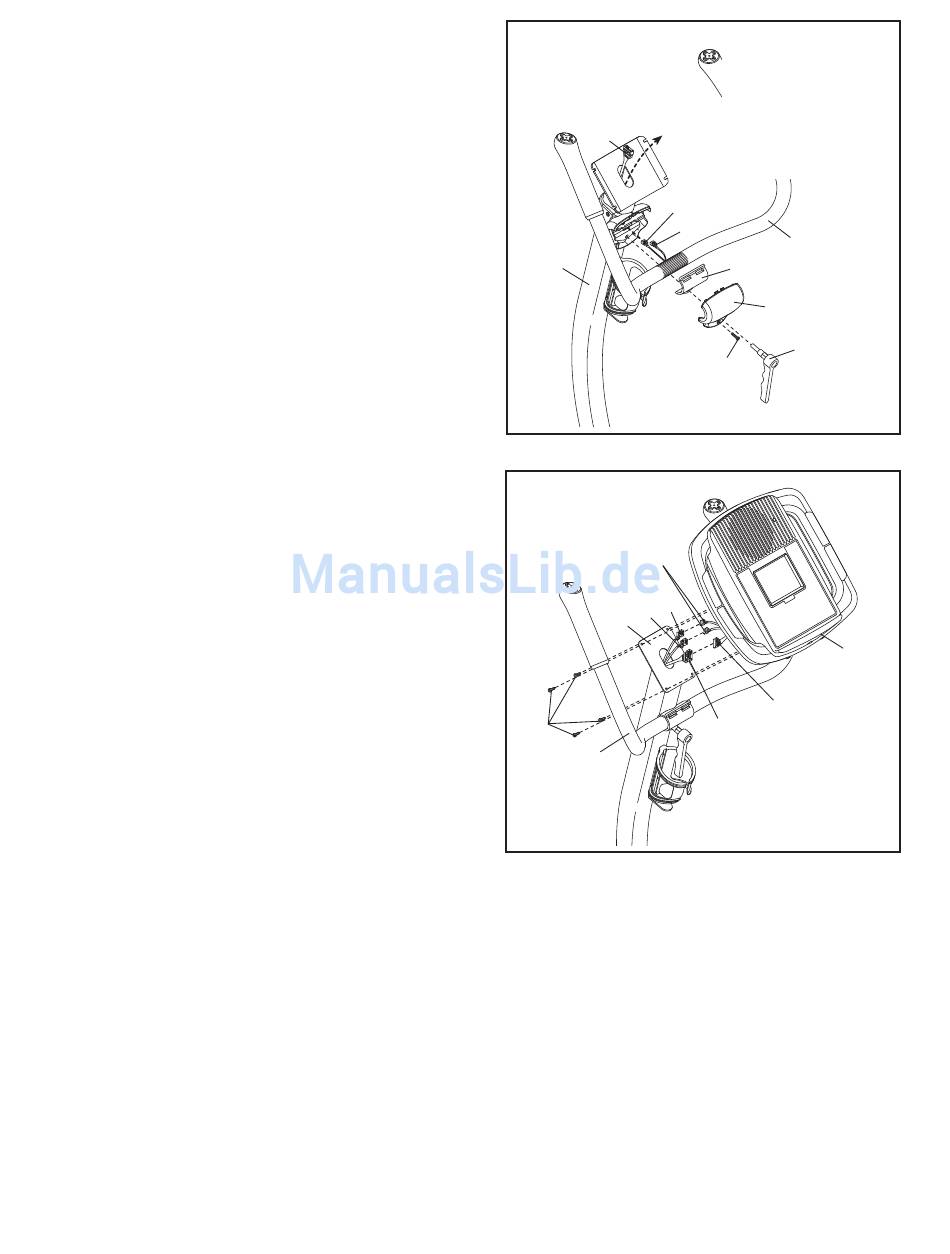

5. Während eine zweite Person die Haltestange (7)
nahe dem Haltestangenpfosten (6) festhält, führen
Sie die Drähte der linken und rechten Steuerung
(59, 60) in das Loch im Haltestangenpfosten ein
und führen sie oben aus dem Haltestangenpfosten
wieder heraus.
Befestigen Sie die Haltestange (7) mit der
Haltestangenklemme (22), der Klemmenabdeckung
(75), einer M4 x 16mm Schraube (54) und dem
Verstellgriff (10) an der Haltestangenstütze (6).
Anmerkung: Der Einstellgriff funktioniert wie ein
Schraubenschlüssel. Drehen Sie den Einstellgriff im
Uhrzeigersinn, ziehen Sie ihn von der Haltestange
weg, drehen Sie ihn gegen den Uhrzeigersinn,
drücken Sie ihn in Richtung Haltestange und drehen
Sie ihn schließlich nochmals im Uhrzeigersinn.
Wiederholeln Sie diesen Vorgang, bis die
Haltestange festsitzt. Achten Sie darauf, dass die
Drähte der Spielsteuerungen dabei nicht
beschädigt werden.
6. Während eine zweite Person den Computer (9) an
die Haltestange (7) hinhält, verbinden Sie den
Computerkabelbaum mit dem oberen Kabelbaum
(51). Verbinden Sie dann den Draht der linken
Spielsteuerung (59), der mit ãLeft" markiert ist, mit
dem Computerdraht der Spielsteuerung, der eben-
falls mit ãLeft" markiert ist. Verbinden Sie dann den
Draht der rechten Spielsteuerung (60) mit dem
entsprechenden Computerdraht. Stecken Sie das
restliche Ende der Drähte nach unten in den
Haltestangenpfosten (6).
Befestigen Sie den Computer (9) mit vier M4 x
16mm Schrauben (54) an der Haltestange (7).
Achten Sie darauf, dass Sie des Kabels.
5
51
6
6
Computerdraht der
Spielsteuerung
60
6
54
7
7
Achten Sie darauf,
dass die Drähte der
Steuerungen bei
diesem Schritt
nicht beschädigt
werden
59
60
7
22
75
10
54
59
Computer-
kabelbaum
51
Achten Sie darauf,
die Kabel nicht
abzuklemmen
9
