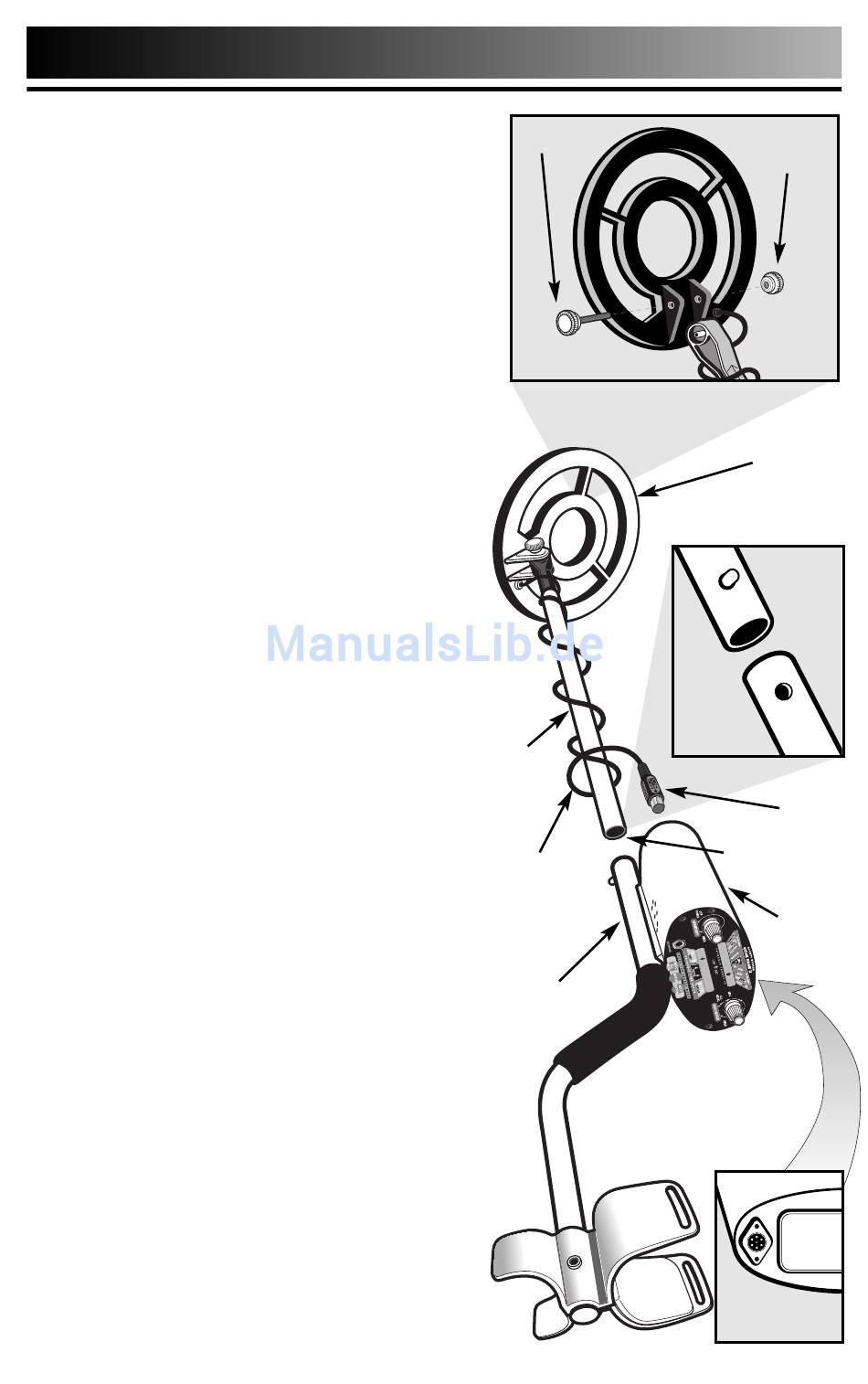

ZUSAMMENBAU
Der Zusammenbau Ihres Quick
Draw II Metalldetektors ist einfach
und erfordert keine Werkzeuge.
Folgen Sie einfach diesen Schritten:
G
1
Befestigen Sie die Suchspule mit
Hilfe der mitgelieferten Schraube
und
der
unteren Gestängeteil.
G
2
Drücken Sie den Knopf am
oberen
Gestängeteils
schieben Sie das Gestänge in
den oberen Gestängeteil.
Passen Sie das Gestänge in der Länge
Ihrer Körpergroße an, damit Sie in
bequemer, aufrechter und entspannter
Körper-haltung den Detektor schwenken
können.
G
3
Wickeln Sie das Spulenkabel um
das
Gestänge.
genügend Spielraum am Kabel,
damit Sie die Spule verstellen
können, wenn Sie auf unebenem
Gelände suchen. Danach ziehen
Sie
die
Suchspule fest.
Hinweis: Um die Spule zu
verstellen lockern Sie einfach
diese Schraube.
G
4
Stecken Sie den Spulenstecker in
die
passende
Bedienteils. Achten Sie auf die
korrekte Einsteckrichtung
Beachte:
• Den Stecker nicht mit Gewalt
einstecken. Zu starker Druck kann
zu Schäden führen.
• Zum Trennen des Kabels am Stecker
ziehen. Ziehen Sie nicht am Kabel.
4
Rändelmutter
Ende
des
hinein
Lassen
Schraube
Buchse
Schraube
am
unteren
und
Sie
Unterge
stänge
Spulen-
an
der
kabel
Oberge
stänge
des
Rändel-
mutter
Suchspule
Unteransicht
Unterge
stänge
Oberge
stänge
Stecker
Unterseite
Bedienteil
Buchse
auf der Rückseite
des Bedienteils
