Bitte
beachten
Sie:
allen im Handbuch angegebenen
Münzen handelt es sich um US Münzen -
auch alle Angaben auf dem Display, z.B.
Objektkategorien,
spezifische US Münzen.

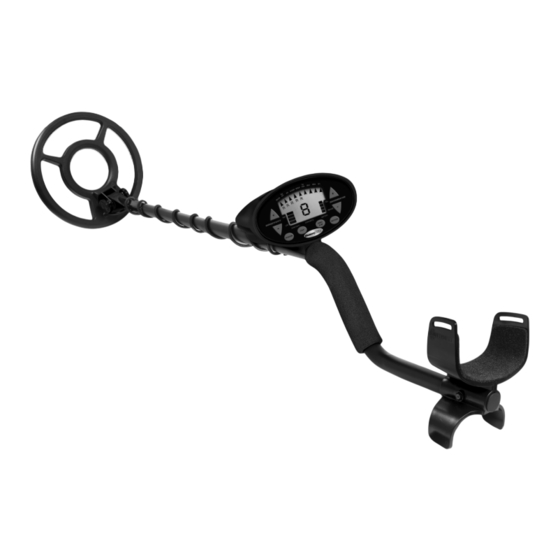

Der Discovery 2200 ist ein professioneller
Metalldetektor. Obwohl die meisten schwierigen
Aspekte der Metallsuche automatisiert wurden, handelt
es sich um ein hochentwickeltes elektronisches Gerät, für
dessen Bedienung das Verständnis einiger grundlegender
Funktionen und Konzepte aus der Metallsuche erforderlich sind.
Wenn Sie noch keine Erfahrung mit der Verwendung eines Metalldetektors
haben, empfehlen wir Ihnen nachdrücklich, die folgenden Punkte zu beachten:
1) Stellen Sie die Empfindlichkeit auf eine niedrige Stufe, falls Fehlsignale
auftreten. Beginnen Sie immer mit einer niedrigen Empfindlichkeitsstufe
und verwenden Sie die höchste Empfindlichkeit erst dann, wenn Sie sich
mit dem Gerät vertraut gemacht haben.
2) Verwenden Sie dieses Gerät nur im Freien. Dieses Metallsuchgerät ist
nur für die Verwendung im Freien vorgesehen. Viele Haushaltsgeräte
strahlen elektromagnetische Energie ab, die zu Störungen beim Detektor
führen kann. Wenn Sie eine Vorführung innerhalb eines Gebäudes
durchführen möchten, schalten Sie die Empfindlichkeit herunter und
halten Sie die Suchspule fern von Computern, Fernsehgeräten,
Mikrowellenherden und ähnlichen Geräten. Sollte der Detektor
unregelmäßig piepen, schalten Sie alle Geräte und Leuchten aus
(insbesondere, wenn diese mit einem Dimmer ausgestattet sind).
Halten Sie die Suchspule außerdem von metallführenden Gegenständen
wie z.B. Fußböden oder Wänden fern.
3) Lesen Sie die Bedienungsanleitung. Beachten Sie insbesondere die
Schnellstartanleitung (S. 7-8) und den Abschnitt über den
grundlegenden Betrieb (S. 9-12).
4) Verwenden Sie nur 9-Volt-ALKALI-Batterien. Verwenden Sie keine
Hochleistungsbatterien.
Betriebsanleitung
Bei
beziehen
sich
auf

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bounty Hunter Discovery 2200

  • Seite 1 Angaben auf dem Display, z.B. Objektkategorien, beziehen sich spezifische US Münzen. Der Discovery 2200 ist ein professioneller Metalldetektor. Obwohl die meisten schwierigen Aspekte der Metallsuche automatisiert wurden, handelt es sich um ein hochentwickeltes elektronisches Gerät, für dessen Bedienung das Verständnis einiger grundlegender Funktionen und Konzepte aus der Metallsuche erforderlich sind.
  • Seite 2: Inhaltsverzeichnis

    INHALTSANGABE Terminologie ......3 Zusammenbau ......4-5 Batterien .
  • Seite 3: Terminologie

    BODENABSTIMMUNG - Die Bodenabstimmung ermöglicht dem Detektor, die in der Erde natürlich vorkommenden Mineralien zu ignorieren und nur dann einen Signalton abzugeben, wenn ein Metallgegenstand erkannt wird. Der Discovery 2200 enthält unseren Squelch-Tech ® -Schaltkreis, der Fehlsignale auch bei schwierigen Bodenbedingungen verhindert.
  • Seite 4: Zusammenbau

    ZUSAMMENBAU Einstellen der Armstütze Die meisten Menschen empfinden die Standardposition der Armstütze als sehr bequem. Die Position der Armstütze lässt sich aber auch durch Verschieben an sehr lange oder sehr kurze Unterarme (insbesondere bei Kinderarmen) anpassen. Die Armstütze lässt sich auf drei Positionen einstellen.
  • Seite 5 ZUSAMMENBAU Der Zusammenbau ist einfach und ohne Werkzeug durchführbar. Stellen Sie den Detektor aufrecht. Sicherungskragen Innerer Drehen Haltenocken SICHERUNGSKRAGEN so weit Silberner möglich gegen Knopf Uhrzeigersinn. Mittlere Stange Stecken Sie einen Finger in das Rohr und überprüfen Sie, ob Obere Stange der INNERE HALTENOCKEN Obere Stange Mittlere Stange...
  • Seite 6: Batterien

    BATTERIEN Verwenden Sie nur ALKALI-Batterien. Einsetzen der Batterien: Deckel Entfernen den Deckel des Batteriefachs Batteriefachs, indem Sie auf den Freigabeclip auf der Rückseite drücken. Buchse Achten Sie auf die richtige Polarität der Batterien. Die Batteriefach Pluspole "+" befinden sich auf Seite Spulenanschlusses.
  • Seite 7: Schnellstartanleitung

    SCHNELLSTARTANLEITUNG I. Erforderliche Materialien • Nagel • Quarter • Getränkedosenverschluss • Zinc Penny (nach 1982) II. Positionieren Sie den Detektor. a. Legen Sie den Detektor so auf einen Tisch, dass die Suchspule über Tischkante hinausragt. (Oder bitten Sie einen Freund, den Detektor so zu halten, dass sich die Suchspule nicht am Boden befindet.)
  • Seite 8 SCHNELLSTARTANLEITUNG VI. Bewegen Sie den Nagel über der Suchspule hin und her. a. Der Nagel wird nicht erkannt. b. Der Nagel wurde "ausdiskriminiert". VII. Drücken Sie zweimal auf das Berührungsfeld DISCRIMINATION L. Jetzt werden drei "R" angezeigt. VIII. Bewegen Sie jeden der oben aufgelisteten Gegenstände über der Suchspule hin und her.
  • Seite 9: Grundlegender Betrieb

    GRUNDLEGENDER BETRIEB EINSCHALTEN Press the POWER touch pad. • Der Detektor piept 4 mal. • Alle Displaysegmente leuchten kurz auf. • Die Anzeigen SENSITIVITY (links) und BATTERY (rechts) bleiben erleuchtet. SENSITIVITY (Empfindlichkeit) Die Standardempfindlichkeit des Detektors wird durch zwei Segmente angezeigt.
  • Seite 10: All Metal (Alle Metalle)

    GRUNDLEGENDER BETRIEB STANDARDBETRIEB Nach dem Einschalten befindet sich der Detektor standardmäßig im Modus ALL METAL. In diesem Modus werden alle Metallarten erkannt. Die mögliche Erkennung eines Gegenstands wird durch die Pfeile am oberen Rand des Displays angezeigt. Darüber hinaus wird die mögliche Tiefe eines münzgroßen Gegenstands über die große Ziffernanzeige in der Mitte des Displays angezeigt.
  • Seite 11: Notch (Ausblendung)

    GRUNDLEGENDER BETRIEB Drücken Sie zum Erhöhen der Diskriminierungsstufe auf das Berührungsfeld DISCRIMINATION L. Bei jedem Drücken des Feldes L erscheint ein weiteres "R", das anzeigt, dass die in die entsprechende Kategorie fallenden Gegenstände eliminiert werden. Drücken Sie zum Verringern der Diskriminierungsstufe auf das Berührungsfeld DISCRIMINATION M.
  • Seite 12: Zap (Ausfilterung)

    GRUNDLEGENDER BETRIEB ZAP (Ausfilterung) Die ZAP-Funktion ist eine praktische Methode zum Eliminieren eines bekannten unerwünschten Metallgegenstandes aus der Erkennung. Vorführung der ZAP-Funktion: 1) Stellen Sie den Detektor auf den Modus ALL METAL. Hinweis: ZAP funktioniert zwar in allen Betriebsmodi, die Funktion lässt sich aber am besten zuerst im Modus ALL METAL zeigen.
  • Seite 13: Tonidentifizierung

    TONIDENTIFIZIERUNG (nur Bewegungsmodi) Die LCD-Anzeige (Liquid Crystal Display) ist zwar sehr genau bei der Identifizierung von vergrabenen Gegenständen, bei der Suche im Gelände hat man das Display aber nicht immer vor Augen. Aus diesem Grund haben wir eine akustische Rückmeldefunktion in das Gerät integriert, die den Benutzer durch die Abgabe von unterschiedlichen Tönen über die Art der vergrabenen Gegenstände informiert.
  • Seite 14: Ziel- Und Tiefenanzeige

    ZIEL- UND TIEFENANZEIGE (nur Bewegungsmodi) Auf der Anzeige Ihres Detektors sehen Sie ALUM (Aluminium): Ältere Dosenverschlüsse, die die Kategorien für die ZIELERFASSUNG. In sich immer vollständig von der Dose lösen, werden hier gemeldet. Viele mittelgroße Goldringe der Tabelle unten finden Sie die Zuordnung werden ebenfalls hier gemeldet.
  • Seite 15: Empfindlichkeitseinstellung

    Eine weitere Aufgabe der Empfindlichkeitseinstellung ist die Reduzierung von Fehlsignalen, die durch ungünstige Bodenbedingungen hervorgerufen werden. Obwohl der Discovery 2200 einen Schaltkreis enthält, mit dem die Signale der meisten natürlich vorkommenden Bodenmineralien eliminiert werden, ist eine 100 %ige Berücksichtigung aller Bodenbedingungen jedoch nicht möglich.
  • Seite 16: Einsatztechniken

    EINSATZTECHNIKEN (nur Bewegungsmodi) PUNKTORTUNG 6. Führen Sie falls erforderlich weitere "X"-Bewegungen mit Eine genaue Punktortung erfordert der Spule in unterschiedlichen einige Praxis und lässt sich am Winkeln durch, um den Punkt besten durchführen, indem ein "X" auf dem Boden, an dem der über den Zielbereich gezogen wird.
  • Seite 17 EINSATZTECHNIKEN (nur Bewegungsmodi) Schwenken Sie die Suchspule langsam und gefunden. Wenn Sie ein Neuling auf dem überlappen Sie den Suchbereich bei jedem Gebiet der Schatzsuche sind, möchten Sie Schritt. Es ist wichtig, dass die Spule wahrscheinlich alle Zielobjekte ausgraben. während der Suche mit gleich bleibender Mit etwas Übung im Außeneinsatz werden Geschwindigkeit über...
  • Seite 18: Fehlersuche

    FEHLERSUCHE SYMPTOM URSACHE LÖSUNG Der Detektor rattert • Der Detektor wird • Verwenden Sie oder gibt innerhalb eines den Detektor nur unregelmäßige Gebäudes verwendet im Freien Pieptöne ab • Der Detektor wird • Entfernen Sie in der Nähe von sich von den Stromleitungen Stromleitungen verwendet...
  • Seite 19: Verhaltenskodex Für Schatzsucher

    Besitzer/Benutzer des Produkts weiterzugeben. Bresser GmbH Gutenbergstr. 2 DE-46414 Rhede www.bresser.de • info@bresser.de Copyright© 2010 by First Texas Products, L.L.C. Irrtümer und technische Änderungen vorbehalten. Alle Rechte vorbehalten. Bounty Hunter® ist ein eingetragenes Warenzeichen der First Texas Products, L.L.C. Hergestellt in China.
  • Seite 20 MDISC22G Rev.2 082813...
