Inhaltszusammenfassung für Nilfisk IVB 5 WET-15

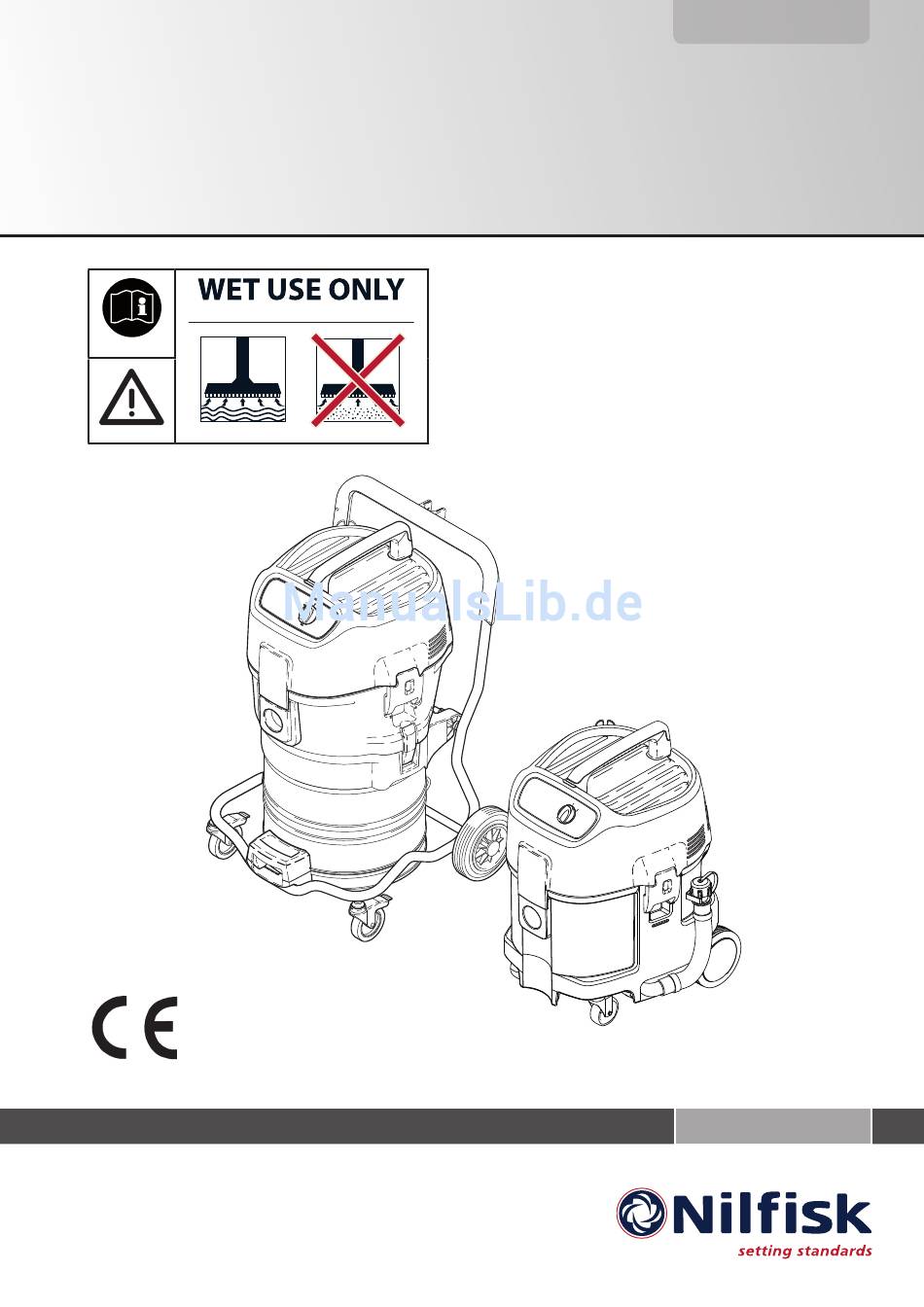

- Seite 1 IVB 5 WET-15 IVB 7 WET-45 Operating Instructions 107401547 A Printed in Hungary...
-
Seite 3: Inhaltsverzeichnis
IVB 5 WET-15 IVB 7 WET-45 Inhalt Wichtige Sicherheitshinweise .........20 Gefahren................22 Beschreibung ..............24 2.1 Bedienelemente ................24 Vor der Inbetriebnahme ...........25 3.1 Gerät zusammenbauen ..............25 3.1.1 Zubehör aus der Verpackung entnehmen ........25 Bedienung / Betrieb ............26 4.1 Anschlüsse ..................26 4.1.1 Saugschlauch anschließen ............26 4.1.2 Elektrischer Anschluss ..............26 4.2 Gerät einschalten ................26 4.2.1 Schalter „ 0-I “ ................26 Anwendungsgebiete und Arbeitsmethoden ........27 5.1... -
Seite 4: Wichtige Sicherheitshinweise
IVB 5 WET-15 IVB 7 WET-45 1 Wichtige Sicherheitshinweise Kennzeichnung der Sicher- Bevor Sie das Gerät in Betrieb nehmen, lesen Sie unbedingt heitshinweise die Betriebsanleitung durch und bewahren Sie diese griff- bereit auf. GEFAHR Gefahr, die unmittelbar zu schweren und irreversiblen Ver- letzungen oder zum Tod führt. - Seite 5 IVB 5 WET-15 IVB 7 WET-45 Das Gerät ist zum Aufsaugen von trockenen, nicht brennbaren Stäuben und Flüssigkeiten geeignet. Das Gerät ist für den gewerblichen Gebrauch geeignet, wie z. B. in • Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros, Ver- mietergeschäften Jede darüber hinausgehende Verwendung gilt als nicht bestim-...
-
Seite 6: Gefahren
Überfahren, Zerren, Quetschen). 2. Netzanschlussleitung regelmäßig auf Beschädigungen prüfen (z. B. Rissbildung, Alterung). 3. Defekte Netzanschlussleitung vor dem weiteren Ge- brauch des Gerätes durch den Nilfisk-Alto-Service oder eine Elektrofachkraft ersetzen lassen. GEFAHR Spannungsführende Teile im Saugeroberteil. Der Kontakt zu spannungsführenden Teilen führt zu schw- eren oder tödlichen Verletzungen. - Seite 7 VORSICHT Die Verwendung von nicht originalen Ersatz- und Zube- hörteilen kann die Sicherheit des Gerätes beeinträchtigen. 1. Nur Ersatz- und Zubehörteile von Nilfisk-Alto ver- wenden. 2. Nur die mit dem Gerät gelieferten oder in der Betrieb- sanleitung spezifizierten Bürsten verwenden.
-
Seite 8: Beschreibung
IVB 5 WET-15 IVB 7 WET-45 2 Beschreibung 2.1 Bedienelemente 1. Handgriff 2. Saugrohrhalter 3. Zubehörhalterung 4. Geräteschalter mit Saugkraftregulierung 5. Verschlussklammer 6. Wassertank 7. Griffmulde zur Behälterentleerung 8. Einlassfitting 9. Kabelhaken IVB 5 WET-15 IVB 7 WET-45 Options / model variants... -
Seite 9: Vor Der Inbetriebnahme
IVB 5 WET-15 IVB 7 WET-45 3 Vor der Inbetriebnahme 3.1 Gerät zusammenbauen 1. Gerät und Zubehör aus der 3.1.1 Zubehör aus der Ver- Verpackung entnehmen. packung entnehmen 2. Der Netzstecker darf noch nicht in eine Steckdose gesteckt sein. 3. Verschlussklammern (A) öffnen und Saugeroberteil abnehmen. -
Seite 10: Bedienung / Betrieb
IVB 5 WET-15 IVB 7 WET-45 4 Bedienung / Betrieb 4.1 Anschlüsse 1. Saugschlauch am Sauger 4.1.1 Saugschlauch anschließen. schließen 4.1.2 Elektrischer Anschluss 1. Darauf achten, dass der Sauger ausgeschaltet ist. Die auf dem Typenschild angege- 2. Stecker der Anschlusslei- bene Betriebsspannung muss mit tung in eine vorschriftsmä-... -
Seite 11: Anwendungsgebiete Und Arbeitsmethoden
Schwimmer oder Wasserstandsbegrenzer richtig funktioni- ert. 2. Es wird empfohlen, ein Filtersieb zu verwenden. 3. Beim Auftreten von Schaum sofort die Arbeit einstellen und den Tank entleeren. Zur Reduzierung der Schaumentwicklung Schaumkiller Nilfisk-Alto Foam Stop benutzen (Best.-Nr. siehe Abschnitt „Zubehör“). Options / model variants... -
Seite 12: Nach Der Arbeit
IVB 5 WET-15 IVB 7 WET-45 6 Nach der Arbeit 6.1 Gerät ausschalten und 1. Gerät ausschalten aufbewahren Netzstecker aus der Steck- dose ziehen. 2. Anschlussleitung am Hand- griff (A) aufwickeln. dem Aufrollen am Gehäuse beginnen, nicht am Stecke- rende, damit sich die An- schlussleitung nicht in sich verdreht. -
Seite 13: Wartung
IVB 5 WET-15 IVB 7 WET-45 7 Wartung 7.1 Wartungsplan Nach Beendigung der Arbeit Wenn erforderlich 7.2.1 Wassertank entleeren 7.2.2 Filtersieb auswechseln 7.2 Warrtungsarbeiten 1. Gerät ausschalten 7.2.1 Den Wassertank ent- Netzstecker aus der Steck- leeren dose ziehen. 2. Verschlussklammern öffnen und Saugeroberteil Nach dem Entleeren: Schmutzbe- vom Schmutzbehälter ab-... -
Seite 14: Filtersieb Auswechseln
IVB 5 WET-15 IVB 7 WET-45 7.2.2 Filtersieb auswechseln 1. Gerät ausschalten Netzstecker aus der Steck- dose ziehen. 2. Verschlussklammern öffnen und Saugeroberteil vom Schmutzbehälter ab- nehmen. Filtersieb herausnehmen 3. Filterspannscheibe gegen den Uhrzeigersinn drehen und abnehmen. 4. Das Filtersieb vorsichtig herausnehmen. - Seite 15 IVB 5 WET-15 IVB 7 WET-45 Filtersieb einsetzen 7. Das neue Filtersieb ein- setzen. 8. Den Filterhalter aufsetzen und im Uhrzeigersinn auf- schrauben. 9. Das gebrauchte Filtersieb vorschriftsgemäß entsor- gen. 10. Saugeroberteil auf den Sch- mutzbehälter aufsetzen. 11. Verschlussklammern (C) schließen. Auf richtigen Sitz Ver schlussklammern achten.
-
Seite 16: Behebung Von Störungen
IVB 5 WET-15 IVB 7 WET-45 8 Behebung von Störungen Störung Ursache Behebung ‡ Motor läuft nicht > Sicherung Netzan- • Netzsicherung einschalten. schlusssteckdose aus- gelöst. > Überlastschutz anges- • Sauger ausschalten, ca. 5 Mi- prochen. nuten abkühlen lassen. Lässt sich der Sauger dann nicht wieder einschalten, Nilfisk- Alto-Service aufsuchen. -
Seite 17: Sonstiges
IVB 5 WET-15 IVB 7 WET-45 9 Sonstiges 9.1 Gerät der Wiederverw- Gerät vor dessen Entsorgung unbrauchbar machen: ertung zuführen 1. Netzstecker ziehen. 2. Netzanschlussleitung durchtrennen. 3. Elektrogeräte nicht in den Hausmüll werfen! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte, müssen verbrauchte Elektrogeräte ge- trennt gesammelt und einer umweltgerechten Wiederverwer- tung zugeführt werden. -
Seite 18: Technische Daten
IVB 5 WET-15 IVB 7 WET-45 9.5 Technische Daten IVB 5 WET IVB 7 WET Voltage Mains frequency 50/60 Fuse Power consumption IEC 1200 Air flow rate l/min 3600 Vacuum mbar Sound pressure level at a dis- dB(A) tance of 1m, EN 60704-1 Working sound level... - Seite 20 Nilfisk-Advance A/S Sognevej 25 DK-2605 Brøndby Denmark Tel.: +45 43 23 81 00 Fax: +45 43 43 77 00 www.nilfisk-advance.com...
