Meldergruppenverdoppelung oder
Leitungsabschlusswiderstands- und Sabotageoption
Mit dem 1-kΩ-Widerstand können nur zwei in Reihe geschaltete
Ruhekontakte verwendet werden. Der andere Kontakt hat einen
2,2-kΩ-Widerstand. Die Meldergruppe erkennt, ob ein Kontakt,
beide Kontakte oder keiner der Kontakte geöffnet ist. Siehe
Bild 5.8.

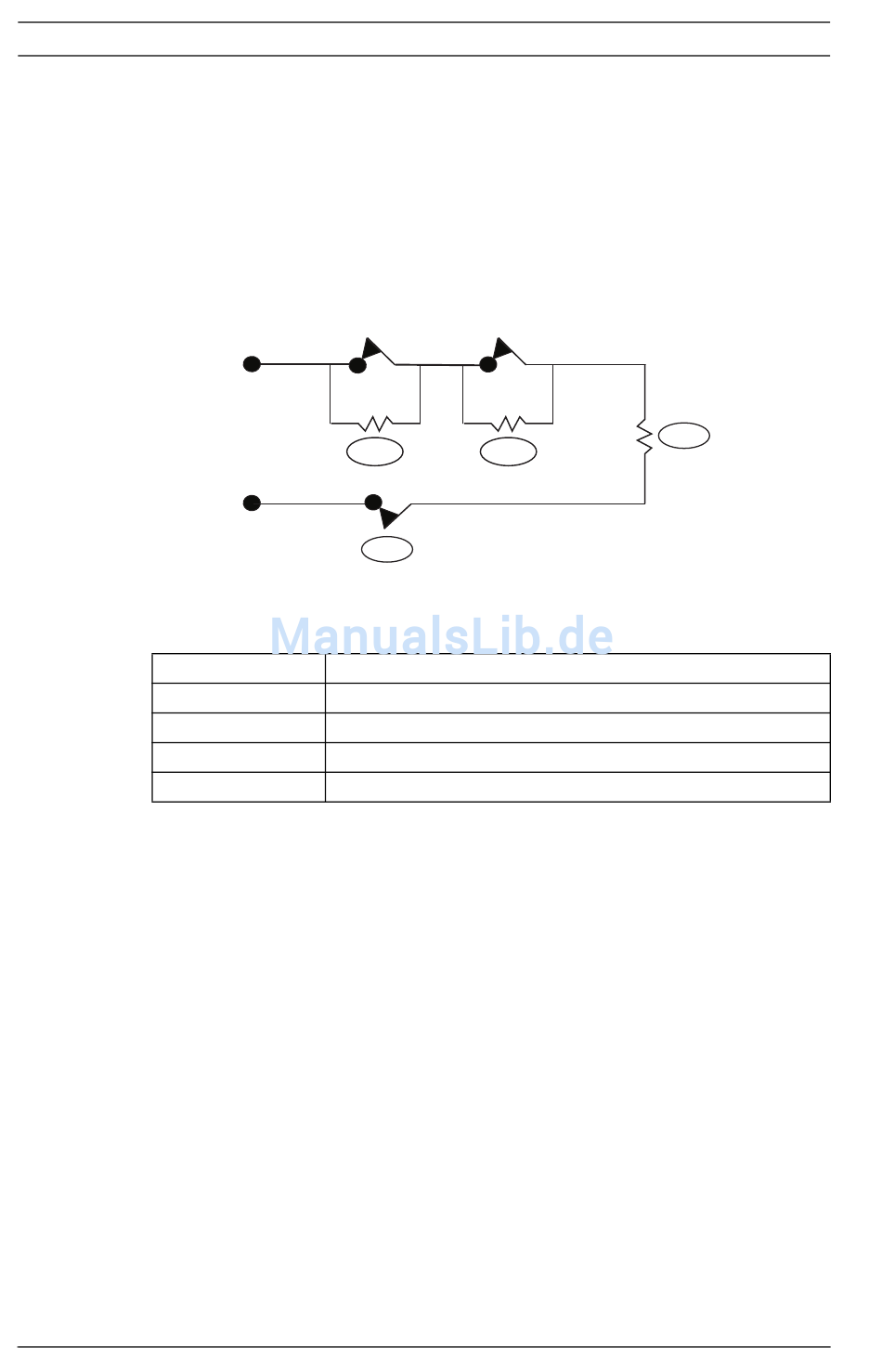

Bild 5.8 Meldergruppenverdoppelung oder Leitungsabschlusswider-
stands- und Sabotageoption
Element Nr.
1
2
3
4
F01U161836 | 01 | 2010.05
1
4
Beschreibung
Erste Meldergruppe (1-kΩ-Widerstand)
Zweite Meldergruppe (2,2-kΩ-Widerstand)
1-kΩ-Widerstand
Ruhekontakt-Sabotagekontakt (optional)
